Omron 3G3RX2-A2 Series Instruction Manual

35
制御回路
■ STO 端子、EDM 端子
STO 機能で使用する STO 端子、EDM 端子です。STO 機能の詳細はユーザーズマニュアル
(SBCE-437) を参照してください。


端子記号 端子名称 内容説明 電気的特性
P24S
24V 出力端子
(STO 入力専用 )
ST1/ST2 端子専用の接点信号用の DC24V
電源です。コモンは CMS です。
最大出力電流 100mA
CMS
24V 出力端子コモン
(STO 入力専用 )
ST1/ST2 端子専用の接点信号用の DC24V
電源のコモン端子です。
STC 入力論理切替端子
STO 入力のロジック切替端子です。
短絡線の接続位置を変更することで入力ロ
ジックを変更することができます。
また、外部電源を使用する場合は、短絡線を
外し、ST1/ST2 の入力コモンとして使用し
ます。
< シンク論理時 >
短絡線：P24S-STC 間に接続
< ソース論理時 >
短絡線：CMS-STC 間に接続
ST1/ST2 STO 入力端子
STO の入力端子です。 ST1-STC/ST1-STC 間電圧
• ON 電圧Min.DC15V
• OFF 電圧Max.DC5V
• 最大許容電圧 DC27V
• 負荷電流 5.8mA（DC27V 時 )
内部抵抗：4.7kΩ
ED+ EDM 信号出力端子 (+)
EDM 信号 (STO 状態モニタ ) のプラス側の
端子です。
オープンコレクタ出力
• ED+/ED- 間
• ON 時電圧降下 4V 以下
• 最大許容電圧 27V
• 最大許容電流 50mA
ED- EDM 信号出力端子 (-)
EDM 信号 (STO 状態モニタ ) のマイナス側
の端子です。

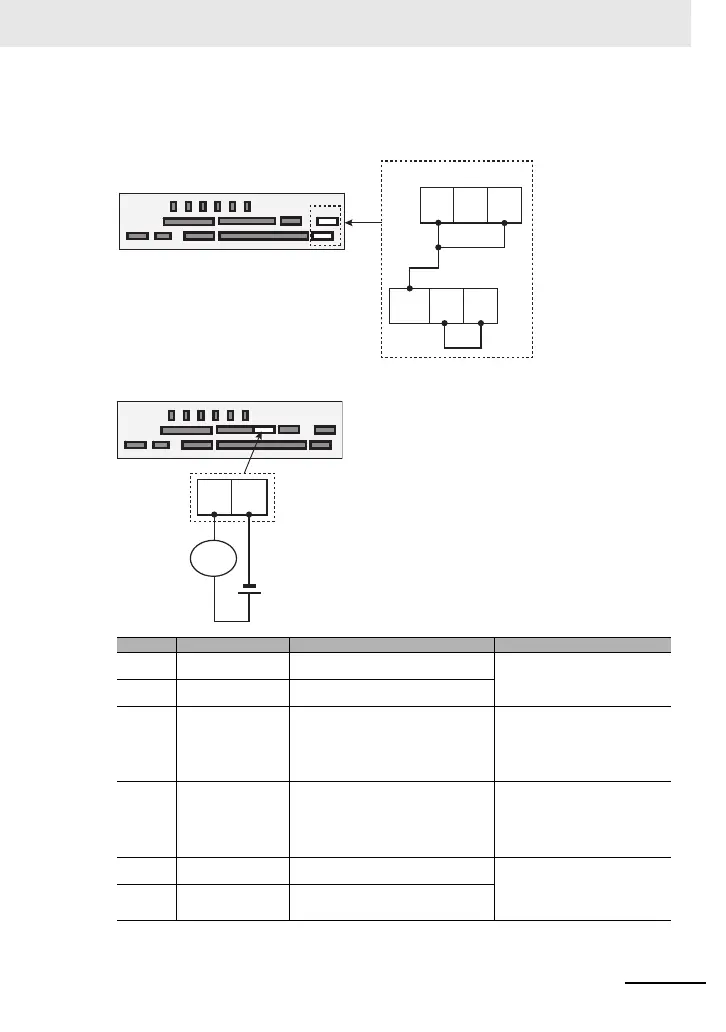

制御回路端子部
出荷時の配線状態
STO端子
ST2 STC ST1
P24S STC CMS
制御回路端子部
EDM端子
配線例
ED+ ED-
負荷
