制御回路
36
■配線時の推奨端子
• 配線のしやすさや接続の信頼性向上のため、信号線には下記仕様の棒端子を推奨します。
• 制御回路端子台はスプリングクランプ式です。
スリーブ有りの棒端子
*メーカ：フェニックスコンタクト㈱
かしめ工具CRIMPFOXUD6-4 または CRIMPFOXZA3
■配線方法

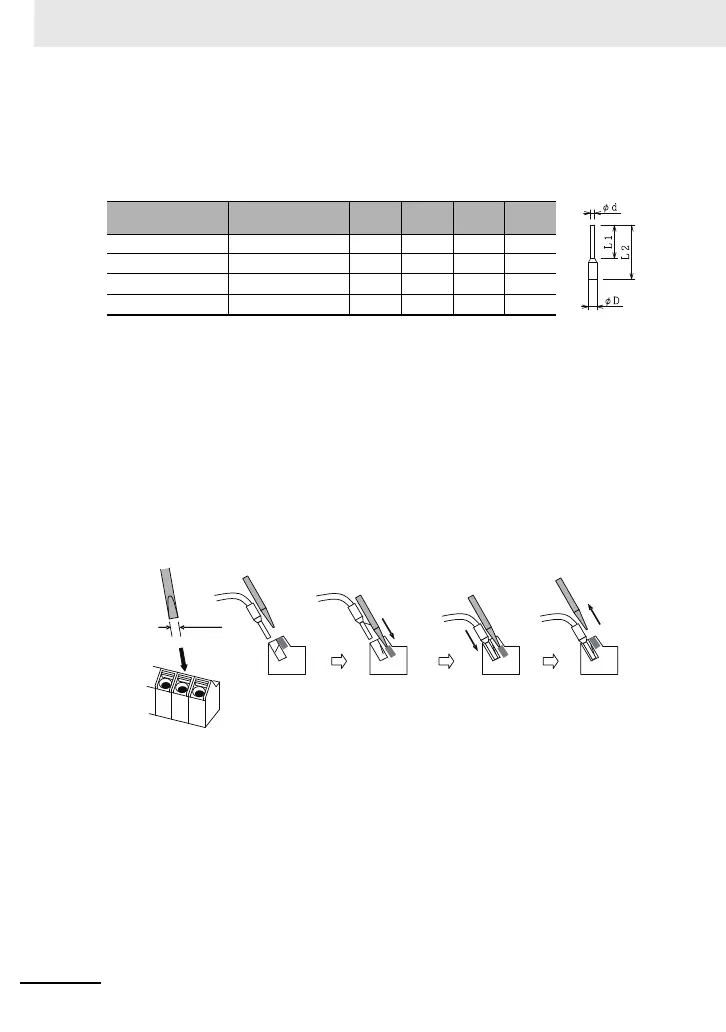

1 制御回路端子台の灰色の部分をマイナスドライバ（幅 2.5mm 以下）で押し込みます。
（電線挿入部が開口します）
2 マイナスドライバを押し込んだまま、電線挿入部（丸穴）に電線または棒端子を差し込みま
す。
3 マイナスドライバを抜くと電線が固定されます。
電線を引き抜く時も，灰色部分をマイナスドライバで押し込んだ（電線挿入部開口）状態で引
き抜いてください。
電線サイズ
mm
2
（AWG）
棒端子型式*
L1
［mm］
L2
［mm］
φd
［mm］
φD
［mm］
0.25（24） AI0,25-8YE 8 12.5 0.8 2.0
0.34（22） AI0,34-8TQ 8 12.5 0.8 2.0
0.5（20） AI0,5-8WH 8 14 1.1 2.5
0.75（18） AI0,75-8GY 8 14 1.3 2.8
䝬䜲䝘䝇䝗䝷䜲䝞䛷
⅊Ⰽ䛾㒊ศ䜢
ᢲ䛧㎸䜐
㟁⥺䜢ᕪ䛧㎸䜐
䝬䜲䝘䝇䝗䝷䜲䝞䜢
ᘬ䛝ᢤ䛟䛸㟁⥺䛿
ᅛᐃ䛥䜜䜛
㻞㻚㻡㼙㼙
