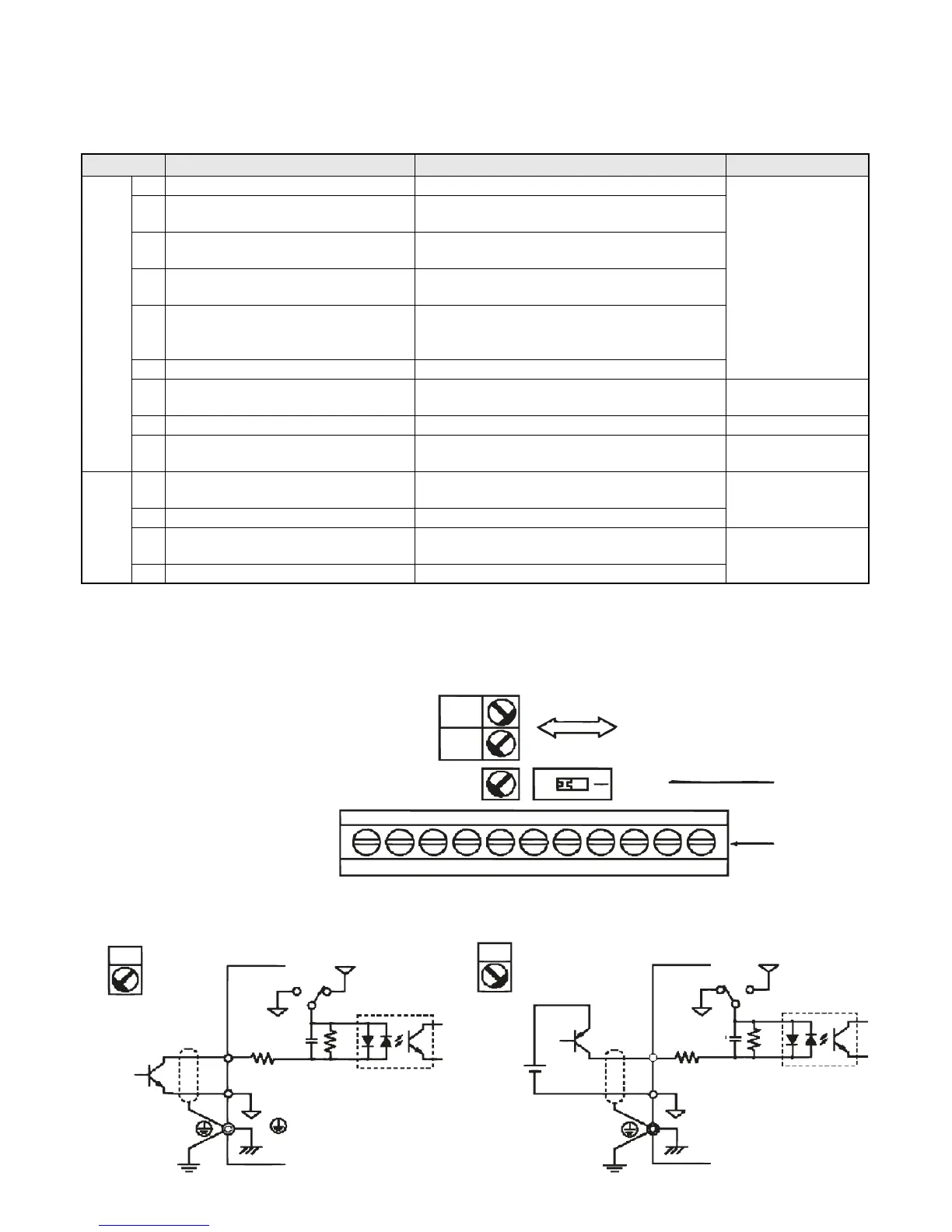

2. Клеммы схемы управления
Обознач. Название Функция Уровень сигнала
Вход S1 Вперед/Стоп ВКЛ: Вперед / ВЫКЛ: Стоп Оптопара,
8 мA при 24 В=
*1
*1 Для этих клемм выбран тип NPN. Внешний источник питания не требуется. Схемы подключения показаны ниже.
S2 Многофункциональный вход 1 Определяется параметром n36
(Назад/Стоп)
*2
*2 В скобках приведены значения, принимаемые по умолчанию.
S3 Многофункциональный вход 2 Определяется параметром n37
(Внешняя ошибка: NO)
*2
S4 Многофункциональный вход 3 Определяется параметром n38
(Сброс ошибки)
*2
S5 Многофункциональный вход 4 Определяется параметром n39
(Вход 1 выбора предустановленной опорной
частоты)
*2
SC Общая цепь дискретных входов Общая цепь дискретных входов S1 … S5
FS Напряжение питания входа
опорной частоты
Напряжение питания постоянного тока для
входа опорной частоты
20 мA при 12 В=
FR Вход опорной частоты Аналоговый вход опорной частоты 0 … 10 В= (20 кОм)
FC
Общая цепь входа опорной частоты
Общая цепь входа опорной частоты 4 … 20 мA
0 … 20 мA
Выход MA
MB
Многофункциональный выход:NO
Многофункциональный выход:NC
Определяется параметром n40
(режим RUN)
*2
Релейный выход,
макс. 1A при 30 В=
и 250 В~
MC Общая цепь дискретных выходов Общая цепь выходов MA и MB
AM Аналоговый выход контроля Определяется параметром n44
(Выходная частота)
*2
Макс. 12 мA
при 0 … 10 В=
AC Общая цепь выхода контроля Общая цепь выхода AM
Настройка входов
Для выбора способа ввода дискретных
сигналов предназначены переключатели
SW7 и SW8, расположенные над клемма-
ми схемы управления.
Чтобы получить доступ к этим переклю-
чателям, необходимо снять переднюю и
дополнительную крышки.
SW7
SW8
PNP
NPN
SW7
V
I
SW8
OFF
NPN
(Значение по
умолчанию)
S1 ... 5
SC
GND
SW7
24В
360
3.3кОм
GND
0.1мкФ
0.1мкФ
S1 ... 5
SC
GND
SW7
24В
360
3.3кОм
GND
PNP
24 В=
(±10%)
Выбор способа ввода дискретных сигналов
С помощью переключателя SW7 можно выбрать тип дискретных входов (NPN или PNP).
Клеммная колодка
схемы управления
Клеммная колодка
схемы управления
