3. Installation

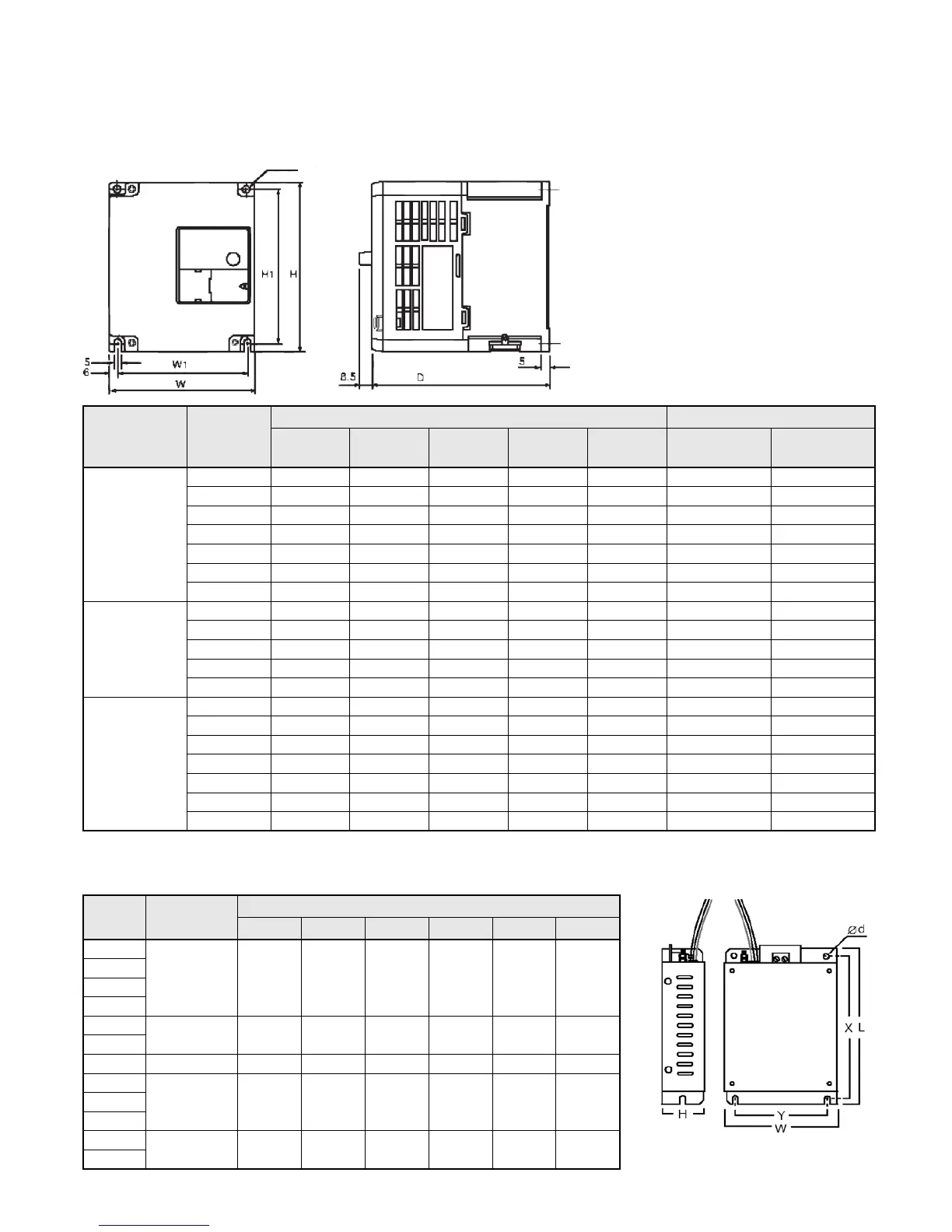

Entstörfilter
Nenn-
spannung
Modell
J7AZ
Abmessungen (mm) Zuleitungen
B H T B1 H1
Leistungs-
schalter (A)
Draht (mm²)
Drehstrom
200 V AC
20P1 68 128 70 56 118 5 2
20P2 68 128 70 56 118 5 2
20P4 68 128 102 56 118 5 2
20P7 68 128 122 56 118 10 2
21P5 108 128 129 96 118 20 2
22P2 108 128 154 96 118 20 3,5
24P0 140 128 161 128 118 30 5,5
Wechselstrom
200 V AC
B0P1 68 128 70 56 118 5 2
B0P2 68 128 70 56 118 5 2
B0P4 68 128 112 56 118 10 2
B0P7 108 128 129 96 118 20 3,5
B1P5 108 128 154 96 118 20 5,5
Drehstrom
400 V AC
40P2 108 128 81 96 118 5 2
40P4 108 128 99 96 118 5 2
40P7 108 128 129 96 118 5 2
41P5 108 128 154 96 118 10 2
42P2 108 128 154 96 118 10 2
43P0 140 128 161 128 118 20 2
44P0 140 128 161 128 118 20 2
Modell
J7AZ
Filter
3G3JV-
Abmessungen
B L H Y X d
20P1 PFI2010-SE 82 194 50 92 181 5,3
20P2
20P4
20P7
21P5 PFI2020-SE 111 169 50 91 156 5,3
22P2
24P0 PFI2030-SE 144 174 50 120 161 5,3
B0P1 PFI1010-SE 71 169 45 51 156 5,3
B0P2
B0P4
B0P7 PFI1020-SE 111 169 50 91 156 5,3
B1P5
Zwei Bohrungen Ø 5
,
