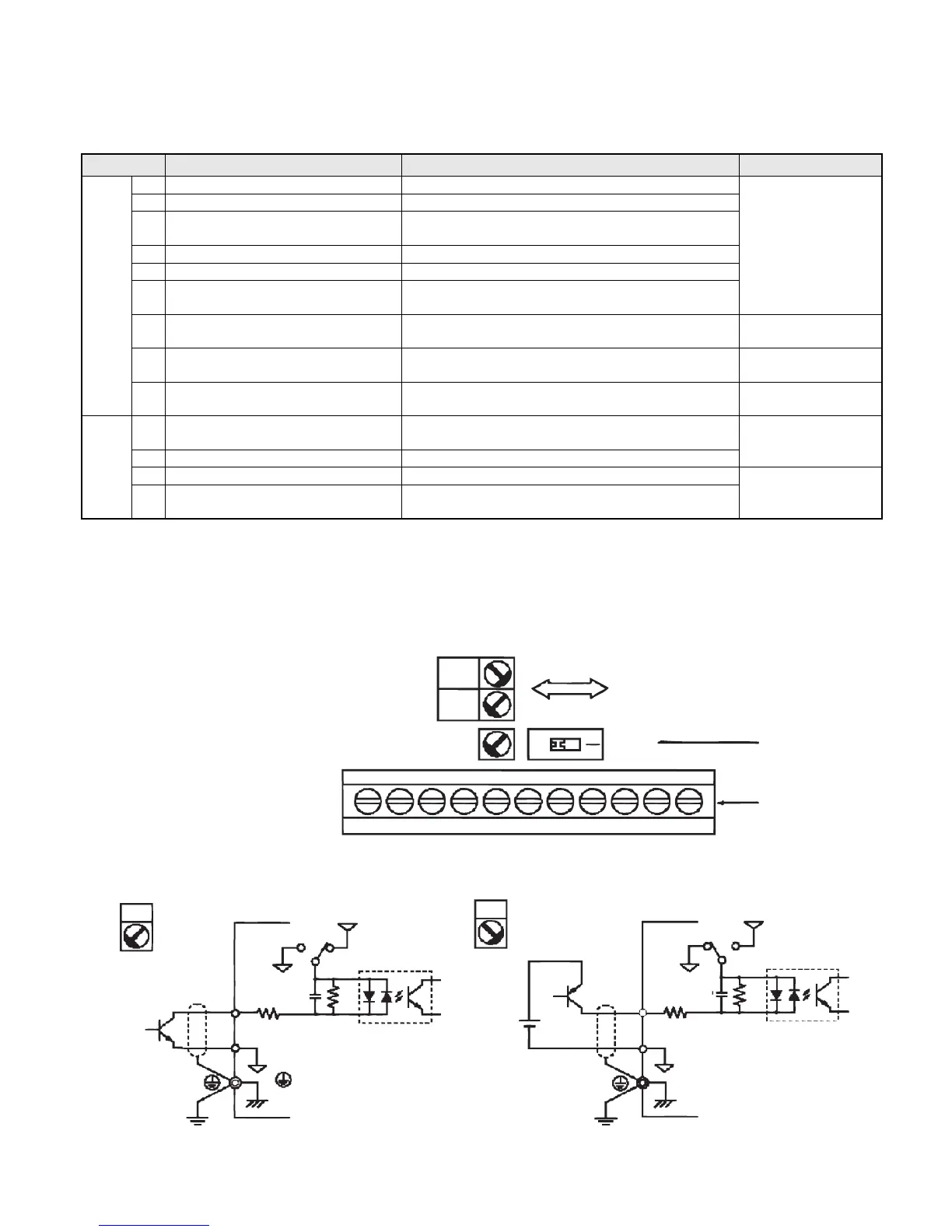

2. Steuerklemmen
Symbol Bezeichnung Funktion Signalspezifikation
Ein-
gänge
S1 Vorwärts/Stopp EIN: Vorwärtslauf / AUS: Stopp Optokoppler (8 mA
bei 24 V DC
*1
)
*1 Werkseinstellung: NPN-Spannungseingänge. Keine externe Spannungsversorgung erforderlich (siehe nachstehende
Anschlussdiagramme)
S2 Multifunktionseingang 1 Bestimmt durch Parameter n36 (Rückwärtslauf/Stopp)
*2
*2 Bei den Funktionsangaben in Klammern handelt es sich um die Standardeinstellungen.
S3 Multifunktionseingang 2 Bestimmt durch Parameter n37 (Externer Fehler,
Schließer)
*2
S4 Multifunktionseingang 3 Bestimmt durch Parameter n38 (Fehlerrücksetzung)
*2
S5 Multifunktionseingang 4 Bestimmt durch Parameter n39 (Multistep-Sollwert 1)
*2
SC Bezugspotenzial
Multifunktionseingänge
Gemeinsames Bezugspotenzial für die Eingänge S1
bis S5
FS Frequenzsollwert-
Spannungsversorgung
DC-Spannungsversorgung für die Einstellung des
Frequenzsollwerts
20 mA bei 12 V DC
FR Frequenzsollwert-Eingang Eingangsklemme für die Einstellung des
Frequenzsollwerts
0 bis 10 V DC (20 kΩ)
FC Bezugspotenzial Frequenzsollwert Bezugspotenzial für die Einstellung des
Frequenzsollwerts
4 bis 20 mA
0 bis 20 mA
Aus-
gänge
MA
MB
Multifunktionsausgang: Schließer
Multifunktionsausgang: Öffner
Bestimmt durch Parameter n40 (während des Betriebs)
*2
Relaisausgang
(max. 1 A bei 30 V DC
bzw. 250 V AC)
MC Multifunktionsausgang-Bezugspunkt Bezugspunkt für MA und MB
AM Analoger Überwachungsausgang Bestimmt durch Parameter n44 (Ausgangsfrequenz)
*2
0 bis 10 V DC,
max. 12 mA
AC Bezugspotenzial analoger
Überwachungsausgang
Bezugspotenzial für die Klemme AM
Auswahl der Eingangspolarität
Mithilfe der Schalter SW7 und SW8
oberhalb des Steuerklemmenblocks
kann die Eingangspolarität und die Art
des Eingangs (Strom- oder Spannungs-
eingang) umgeschaltet werden.
Diese Schalter befinden sich hinter der
Frontabdeckung.
Auswahl der Eingangspolarität
Mithilfe des Schalters SW7 kann die Eingangspolarität wie dargestellt
zwischen NPN und PNP umgeschaltet werden.
Steuerklemmen-
block
Steuerklemmen-
block
SW7
SW8
PNP
NPN
SW7
U
I
SW8
OFF
NPN
(Standardeinstellung)
S1 bis S5
SC
GND
SW7
24 V
360
3,3 k
GND
0,1µ
S1 bis S5
SC
GND
SW7
24 V
360
3,3 k
GND
0,1µ
PNP
24 V DC
(±10 %)
