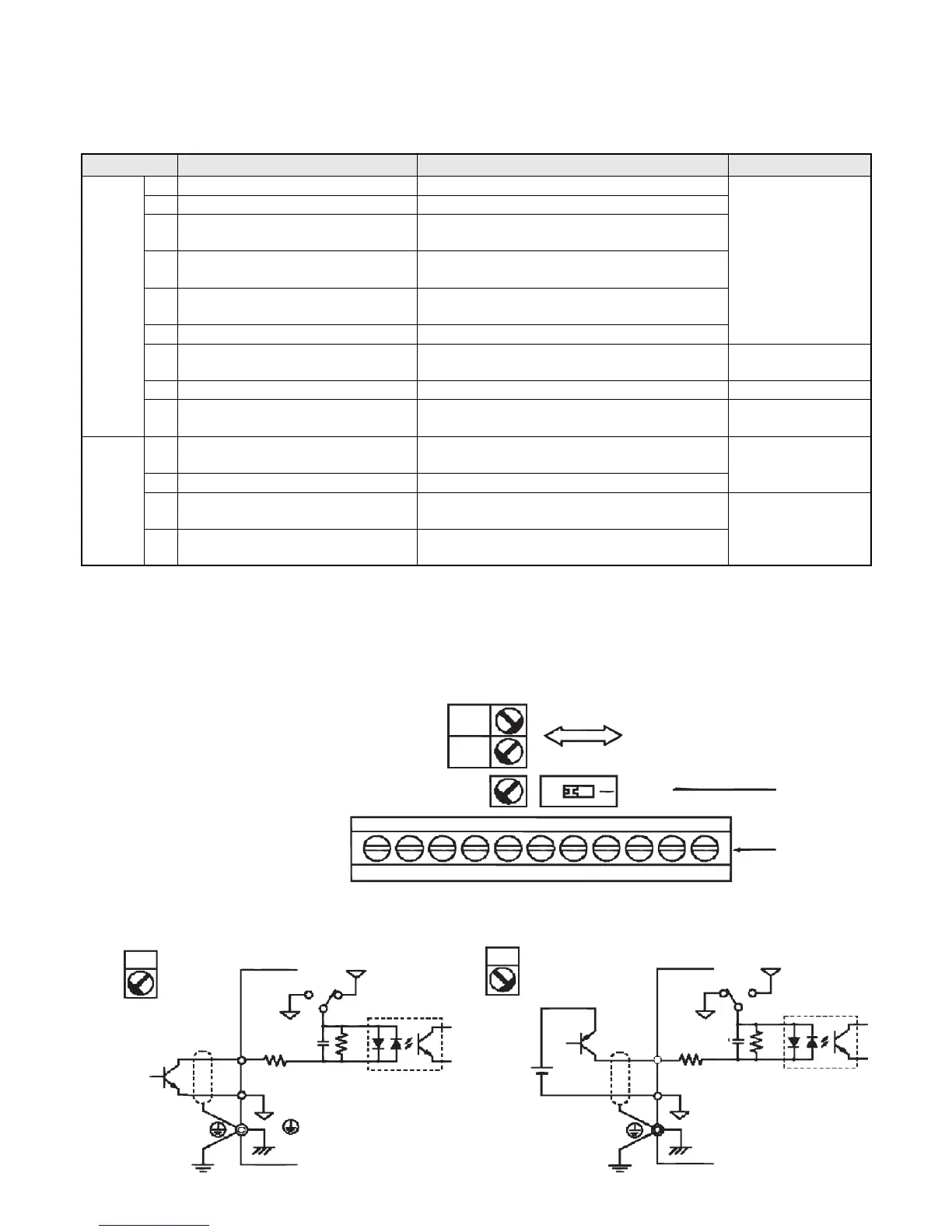

2. Bornes de circuit de contrôle
Symbole Nom Fonction Niveau du signal
Entrée S1 Avant/arrêt Marche sur ON/Arrêt sur OFF Optocoupleur 8 mA
à 24 Vc.c.
*1
*1 NPN est le paramètre de ces bornes. Aucune alimentation externe n’est nécessaire. Consultez les connexions illus-
trées ci-après
S2 Entrée multifonction 1 Définie par le paramètre n36 (Inversion/arrêt)
*2
*2 Les fonctions entre parenthèses sont les paramètres par défaut.
S3 Entrée multifonction 2 Définie par le paramètre n37
(Erreur externe : NO)
*2
S4 Entrée multifonction 3 Définie par le paramètre n38
(réinitialisation de l’erreur)
*2
S5 Entrée multifonction 4 Définie par le paramètre n39
(Référence à étapes multiples 1)
*2
SC Commun d’entrée de séquence Commun pour S1 à S5
FS Alimentation de la référence de
fréquence
Alimentation c.c. pour la référence de
fréquence
20 mA à 12 Vc.c.
FR Entrée de référence de fréquence Borne d’entrée pour la référence de fréquence 0 à 10 V c.c. (20 kΩ)
FC Commun de référence de fréquence Commun pour l’utilisation de la référence de
fréquence
4 à 20 mA
0 à 20 mA
Sortie MA
MB
Sortie multifonction : NO
Sortie multifonction : NC
Définie par le paramètre n40
(pendant le fonctionnement)
*2
Sortie relais 1 A
max. à 30 Vc.c.
250 Vc.a.
MC Commun de sortie multifonction Commun pour l’utilisation de MA et MB
AM Sortie moniteur analogique Définie par le paramètre n44
(fréquence de sortie)
*2
12 mA max. à 0 à
10 Vc.c.
c.a. Commun de sortie moniteur
analogique
Commun pour l’utilisation AM
Choix de la méthode d'entrée
Les commutateurs SW7 et SW8,
tous deux situés au-dessus des
bornes du circuit de contrôle, ser-
vent à la sélection de la méthode
d'entrée.
Enlevez le capot avant et le capot
en option pour pouvoir utiliser ces
commutateurs.
Choix de la méthode d'entrée de séquence
Si vous utilisez SW7, NPN ou PNP, vous pouvez choisir les entrées de la manière suivante.
Bornier du
circuit de
contrôle
Bornier du
circuit de
contrôle
SW7
SW8
PNP
NPN
SW7
V
I
SW8
OFF
NPN
(paramètre par défaut)
S1 à 5
SC
GND
SW7
24 V
360
3,3 k
GND
0,1 µ
S1 à 5
SC
GND
SW7
24 V
360
3,3 k
GND
0,1 µ
PNP
24 Vc.c.
(±10 %)
