Ondal ACROBAT LCH - Tragarmsystem Höhenverstellen; Tragarmsystem Schwenken; Tragarmsystem Positionieren; Bedienung

23
1505093, Ausgabe 2012-05, Version 5
DE
5 Bedienung

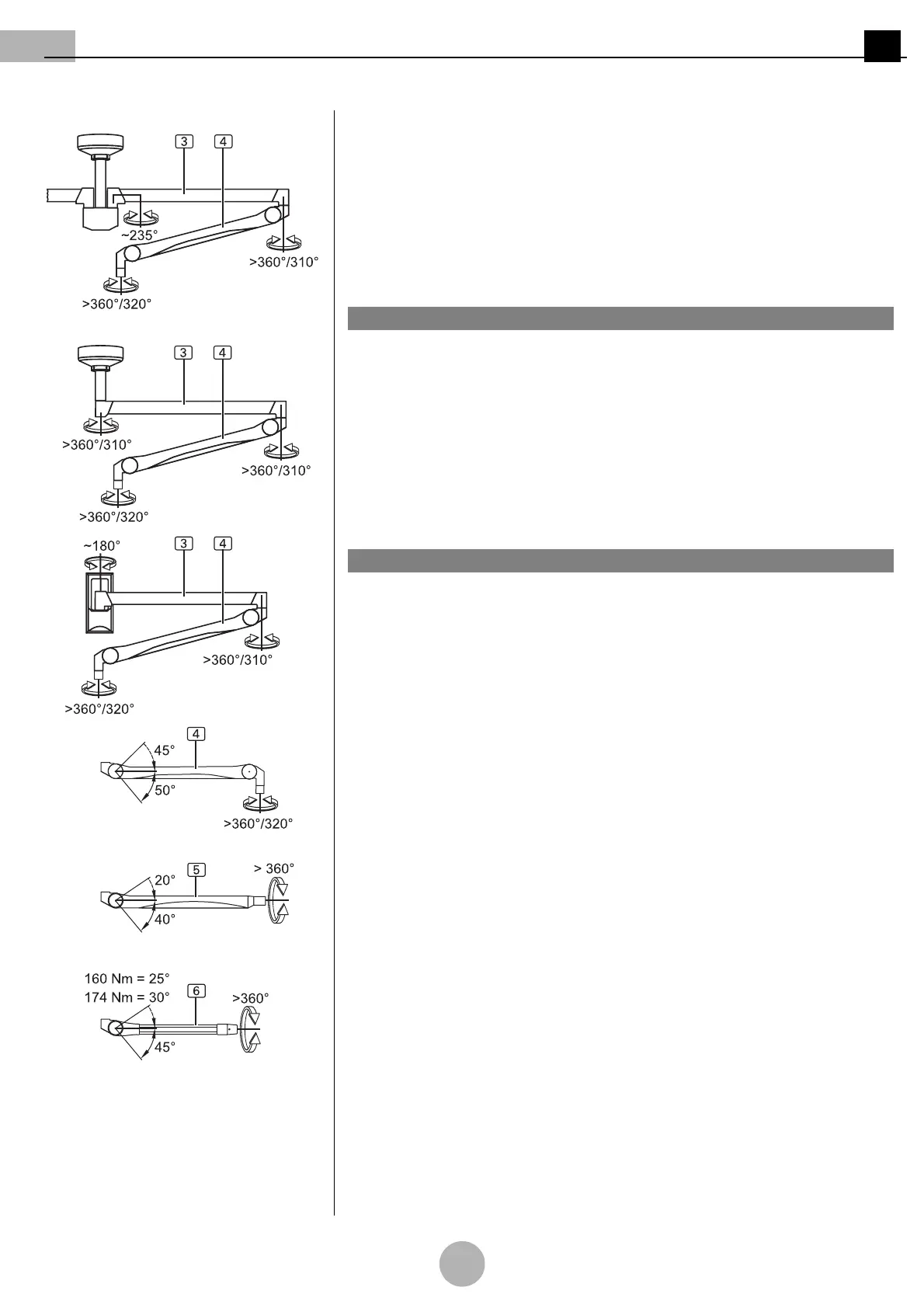

Abbildung 3:Tragarmsystem positionieren 5.1 Tragarmsystem positionieren
(Siehe "Abbildung 3")
Die Ausleger 3, Federarme 4 - 6 und die Adaption 7 - 9 mit Endgerät (z.B. Flachbildschirm,
OP-Leuchte, etc.) sind einfach zu positionieren.
Der Schwenkbereich und die Höhenverstellung können durch interne Anschläge begrenzt
sein.
5.1.1 Tragarmsystem schwenken
(Siehe "Abbildung 3")
Schäden am Tragarmsystem
Um Schäden am Tragarmsystem zu vermeiden:
• Nicht hart an die Anschläge fahren,
• Kollisionen mit anderen Bauteilen oder Systemen vermeiden.
• Endgerät (z.B. Flachbildschirm, OP-Leuchte, etc.) langsam schwenken.
➥ Der Drehbereich endet an den internen Anschlägen der Ausleger 3 und Federarme
4 - 6.
5.1.2 Tragarmsystem Höhenverstellen
Schäden am Tragarmsystem
Wird das Endgerät (z.B. Flachbildschirm, OP-Leuchte, etc.) nach oben ge-
fahren, kann es zu Kollisionen mit anderen Bauteilen kommen:
• Vor der Höhenverstellung mögliche Kollisionsgefahren kontrollieren.
• Endgerät (z.B. Flachbildschirm, OP-Leuchte, etc.) langsam Höhenverstellen.
➥ Die Höhenverstellung endet an den internen Anschlägen der Federarme 4 - 6.
Falls die Komponenten des Tragarmsystemes, die Federarme 4 - 6, die Adaption 7 - 9
oder das Endgerät (z.B. Flachbildschirm, OP-Leuchte, etc.) nicht positionstreu an der ein-
gestellten Position stehen bleiben, muss die Federkraft gemäß
“Kapitel 9.2” Seite 42 oder
die Bremskraft gemäß
“Kapitel 9.3” Seite 44 eingestellt werden.
ACHTUNG
ACHTUNG
