8 Demontage / Montage im Servicefall
1505093, Ausgabe 2012-05, Version 5

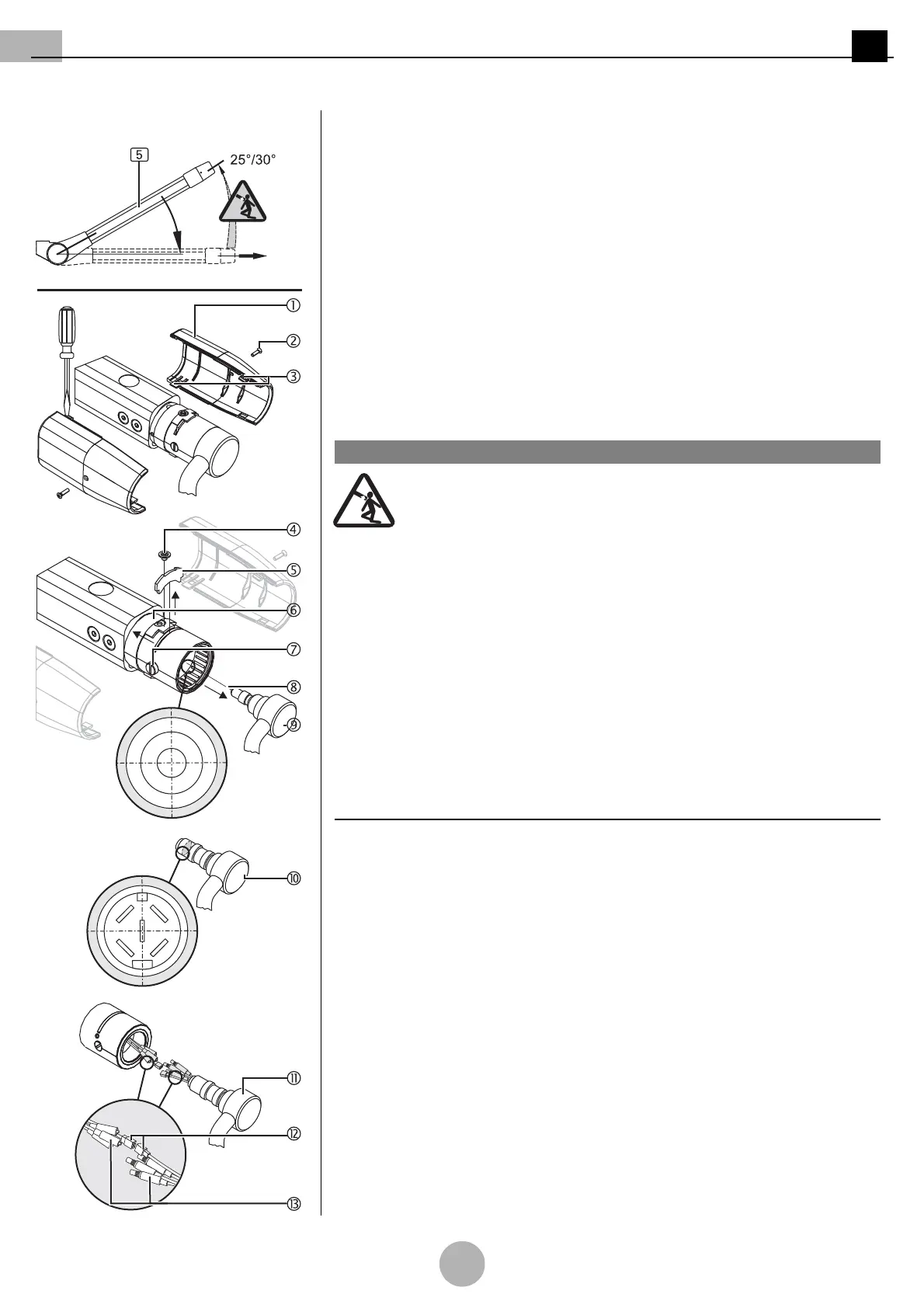

Abbildung 16:Endgerät vom Federarm LCH
demontieren
8.7 Endgerät vom Federarm LCH demontieren
(Siehe "Abbildung 16")
Sicherheitshinweise beachten
Beachten Sie die allgemeinen Sicherheitshinweise gemäß
“Kapitel 8.1” Seite 27
.
1. Prüfen Sie, ob sich das Endgerät (z.B. OP-Leuchte) am Federarm LCH 6 um mehr
als 360Grad drehen lässt.
• Wenn ja, ist eine interne 3-, 5-, oder 7/9-polige Steckerkupplung 9-B montiert und das
Endgerät (z.B. OP-Leuchte) darf von Ihnen als vom Betreiber autorisierten Techniker
demontiert werden.
Verkleidungen demontieren
1. 2 Senkschrauben Kreuzschlitz M3 x 6 mm 2 herausschrauben.
2. Jede Verkleidung 1 an den zwei versetzten Laschen 3 vorsichtig mit einem passen-
den Schlitzschraubendreher entriegeln.
3. 2
Verkleidungen 1 abnehmen.
Hochschnellen des Federarmes
Der Federarm LCH 6 steht unter einer hohen Federkraft. Wird das
Endgerät (z.B. OP-Leuchte) abgenommen, schnellt der Federarm nach
oben und kann zu schweren Verletzungen führen:
• Vor dem Abnehmen des Endgerätes den Höhenanschlag des Feder-
arm LCH 6 gemäß
“Kapitel 9.4.3” Seite 49
in die unterste Anschlagpo-
sition (Horizontale) einstellen und erst dann das Endgerät (z.B. OP-
Leuchte) abnehmen.
4. Federarm LCH 6 gemäß
“Kapitel 9.4.3” Seite 49
auf die Horizontale begrenzen.
➥ Der Federarm LCH 6 darf sich nicht mehr nach oben über die Horizontale bewegen
lassen.
5. 2 Bremsschrauben 7 leicht herausschrauben.
6. Linsenschraube mit Innensechskant M4 x 4 mm 4 herausschrauben und Siche-
rungsring für Sicherungssegment 6 nach hinten Richtung Federarm schieben.
7. Sicherungssegment 5 durch leichtes Anheben des Endgerätes entlasten und mit ei-
nem passenden Schlitzsraubendreher herausnehmen.
HINWEIS – Unterschiedliche Steckerkupplungen
Je nach Version des Endgerätes (z.B. Flachbildschirm, OP-Leuchte, etc.) ist der
Federarm LCH 6 mit 3-, 5- oder 7/9-poliger Steckerkupplung ausgestattet.
Nur bei 3-poliger 9 und 5-poliger Steckerkupplung A:
• Steckverbindung 8 lösen und Adaption mit Endgerät (z.B. OP-Leuchte) vorsichtig
exakt axial aus dem Federarm LCH 6 herausziehen.
Nur bei 7/9-poliger Steckerkupplung B:
• Adaption mit Endgerät (z.B. OP-Leuchte) vorsichtig aus dem Federarm LCH 6 her-
ausziehen.
•3 Schraubstecker D auseinanderschrauben, 6-poligen Stecker C lösen und Endgerät
(z.B. OP-Leuchte) abnehmen.
8. Sicherungssegment 5 einsetzen, Sicherungsring für Sicherungssegment 6 nach vor-
ne schieben und Linsenschraube mit Innensechskant M4 x 4 mm 4 einschrauben.
