46
DE
9 Einstellarbeiten
1505093, Ausgabe 2012-05, Version 5

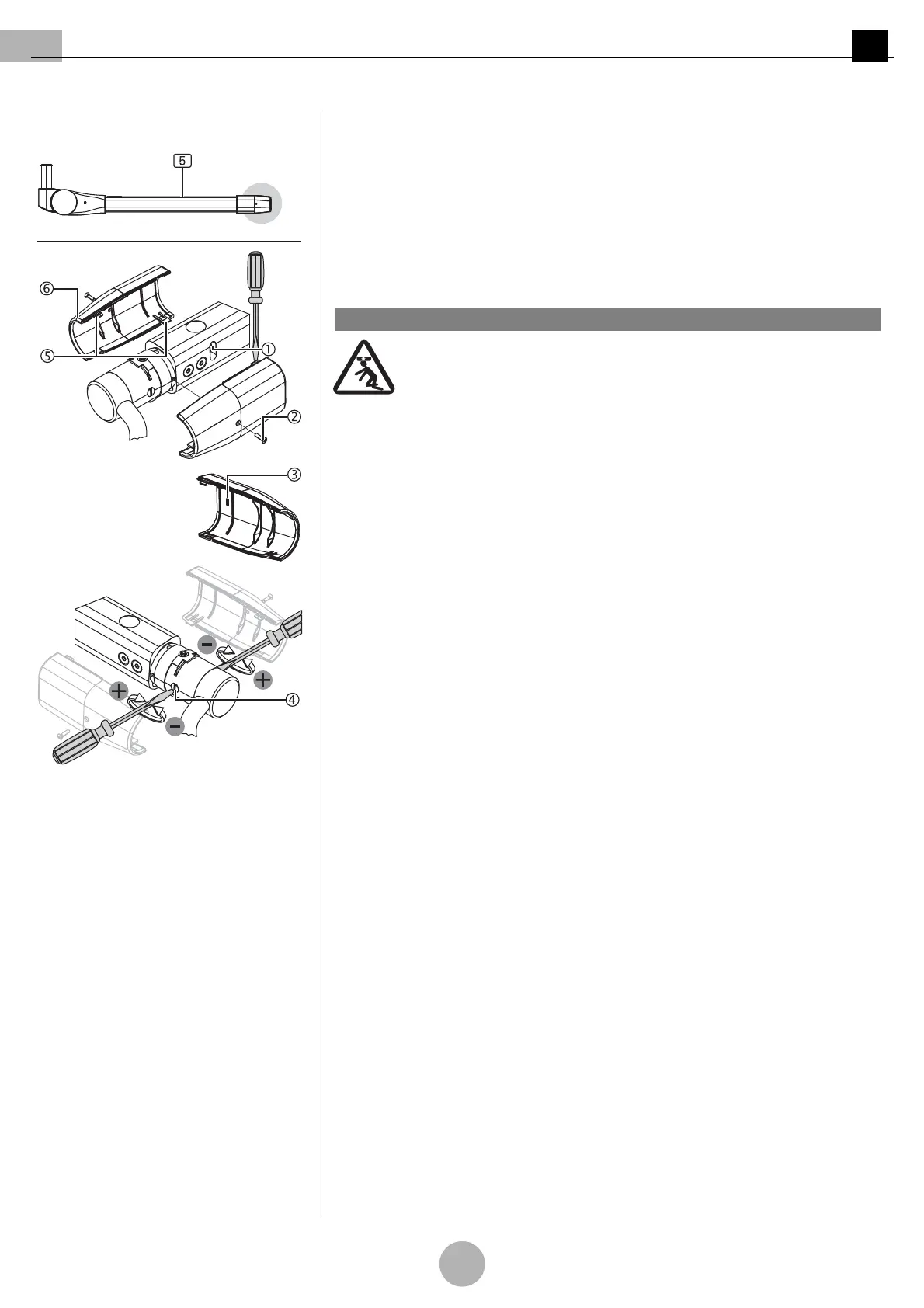

Abbildung 26:Bremskraft am Federarm Typ
ACROBAT LCH einstellen
9.3.3 Bremskraft am Federarm Typ ACROBAT LCH einstellen
(Siehe "Abbildung 26")
Verkleidungen demontieren
1. 2 Senkschrauben Kreuzschlitz M3 x 12 mm 2 herausschrauben.
2. Jede Verkleidung 6 an den 2 versetzten Laschen 5 vorsichtig mit einem passenden
Schlitzschraubendreher entriegeln.
3. 2
Verkleidungen 6 abnehmen.
Bremsen einstellen
Abstürzen des Tragarmsystems
Bremsschrauben 3 sind als Schlitzschrauben ausgeführt:
• Alle anderen Schrauben am Federarm dürfen nicht gelöst werden.
Zu verwendendes Werkzeug
Verwenden Sie einen passenden Schlitzschraubendreher.
Um die Bremskraft zu erhöhen
• Schlitzschraubendreher in die Bremsschraube 4 stecken und gemäß Abbildung
abwechselnd mit der gleichen Anzahl von Umdrehungen nach rechts (im Uhrzeiger-
sinn) in + Richtung drehen.
Um die Bremskraft zu verringern
• Schlitzschraubendreher in die Bremsschraube 4 stecken und gemäß Abbildung
abwechselnd mit der gleichen Anzahl von Umdrehungen nach links (gegen den Uhr-
zeigersinn) in – Richtung drehen.
Verkleidungen montieren
4. Verkleidung 6 mit innen liegender Führung 3 so ansetzen, dass die Führung 3 in die
Einstellöffnung 1 eingreift.
5. Verkleidung 6 leicht andrücken und mit Senkschraube Kreuzschlitz M3 x 12mm C
am Federarm festschrauben.
6. Zweite Verkleidung 6 vorsichtig so andrücken, dass die 4 Laschen 5 einrasten.
7. Verkleidung 6 mit Senkschraube Kreuzschlitz M3 x 12 mm 2 am Federarm fest-
schrauben.
8. Sicheren Sitz der Verkleidungen 6 prüfen.
•Die Verkleidungen 6 müssen ohne Spalten am Federarm anliegen.
9. Funktionstest durchführen.
1WARNUNG
