9 Einstellarbeiten
1505093, Ausgabe 2012-05, Version 5

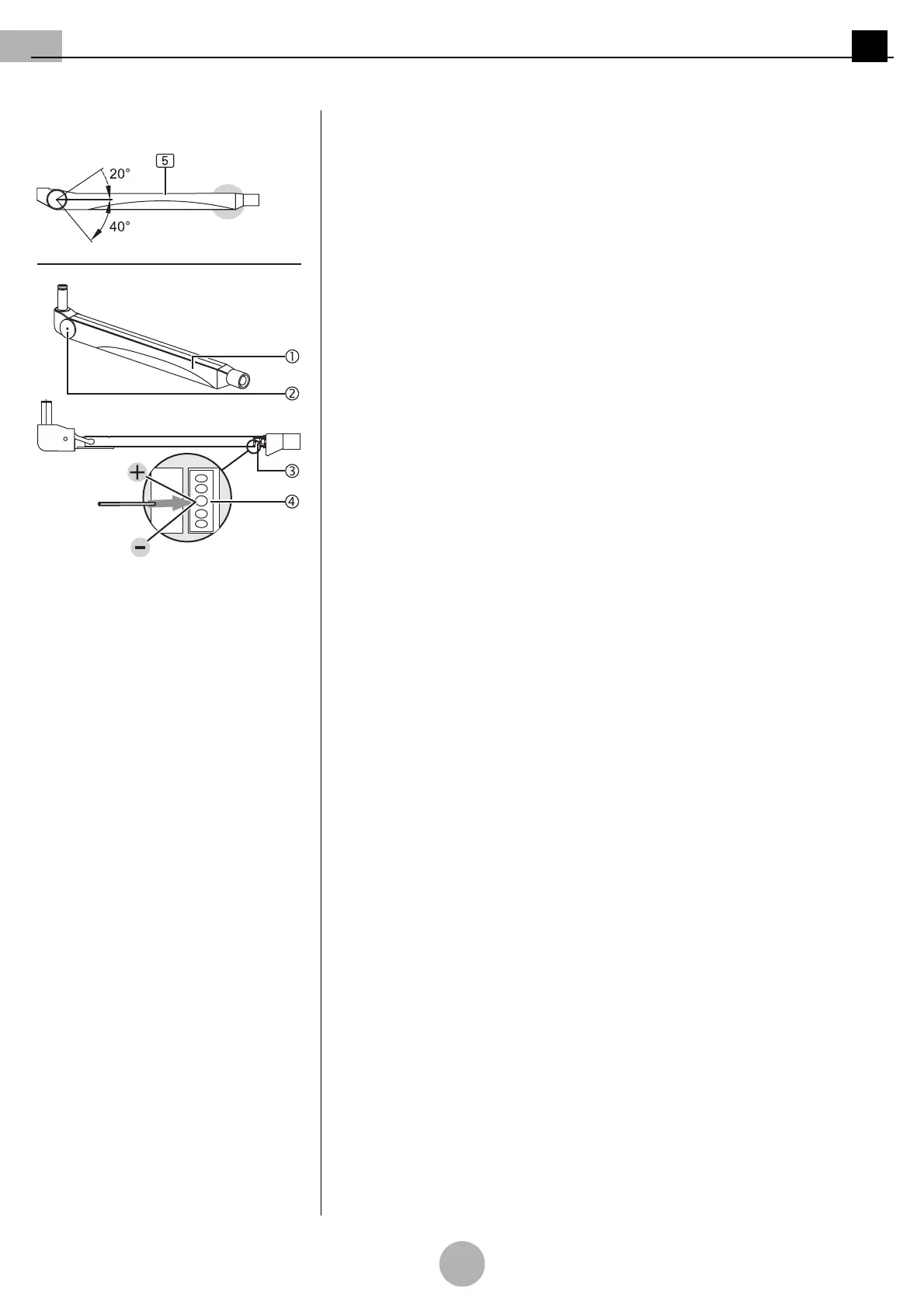

Abbildung 28:Höhenanschlag am Federarm
Typ ACROBAT 2000 NRH einstellen
9.4.2 Höhenanschlag am Federarm Typ ACROBAT 2000 NRH einstellen
(Siehe "Abbildung 28")
Zu verwendendes Werkzeug
Verwenden Sie den Stift (Ø4mm x 110mm) aus dem gelieferten Zubehör.
Verkleidungen demontieren
1. 2 Kreuzschlitzschrauben 2 herausdrehen und 2 Verkleidungen 1 abnehmen.
Höhenanschlag einstellen
2. Stift (Ø 4mm x 110mm) in die gelochte Einstellmutter 4 in der Einstellöffnung 3 ste-
cken.
Soll der Schwenkbereich reduziert werden
• Einstellmutter 4 gemäß Abbildung nach unten in – Richtung drehen.
Soll der Schwenkbereich erweitert werden
• Einstellmutter 4 gemäß Abbildung nach oben in + Richtung drehen.
Verkleidungen montieren
3. Verkleidungen 1 aufsetzen und zwei Kreuzschlitzschrauben 2 eindrehen.
4. Sicheren Sitz der Verkleidungen 1 prüfen.
•Die Verkleidungen 1 müssen ohne Spalten am Federarm anliegen.
5. Funktionstest durchführen.
