Ondal ACROBAT LCH - Bremskraft am Federarm Typ ACROBAT NRH Einstellen

45
DE
1505093, Ausgabe 2012-05, Version 5
9 Einstellarbeiten

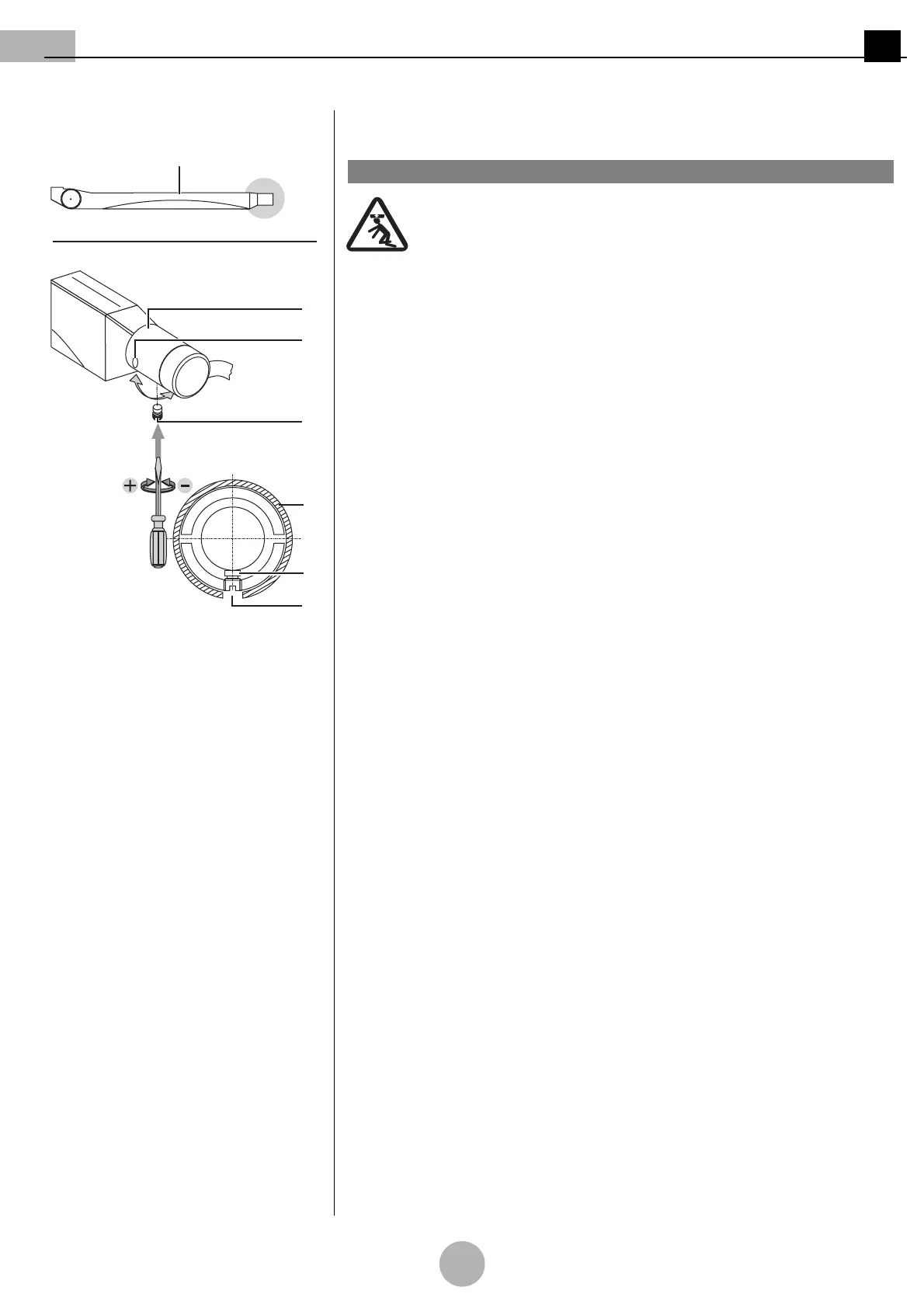

Abbildung 25:Bremskraft am Federarm Typ
ACROBAT 2000 NRH einstellen
9.3.2 Bremskraft am Federarm Typ ACROBAT NRH einstellen
(Siehe "Abbildung 25")
Abstürzen des Tragarmsystems
Die Bremsschraube 3 ist als Schlitzschraube ausgeführt:
• Alle anderen Schrauben dürfen nicht gelöst werden.
Zu verwendendes Werkzeug
Verwenden Sie einen passenden Schlitzschraubendreher.
1. Montageöffnung 2 in der Abdeckung 1 nach unten drehen.
•Die Bremsschraube 3 befindet sich an der Unterseite der Anbindung.
Um die Bremskraft zu erhöhen
• Schlitzschraubendreher in die Bremsschraube 3 stecken und gemäß Abbildung 4
abwechselnd mit der gleichen Anzahl von Umdrehungen nach rechts (im Uhrzeiger-
sinn) in + Richtung drehen.
Um die Bremskraft zu verringern
• Schlitzschraubendreher in die Bremsschraube 3 stecken und gemäß Abbildung 4
abwechselnd mit der gleichen Anzahl von Umdrehungen nach links (gegen den Uhr-
zeigersinn) in – Richtung drehen.
2. Funktionstest durchführen.
2
1
5
3
2
1
3
1WARNUNG
