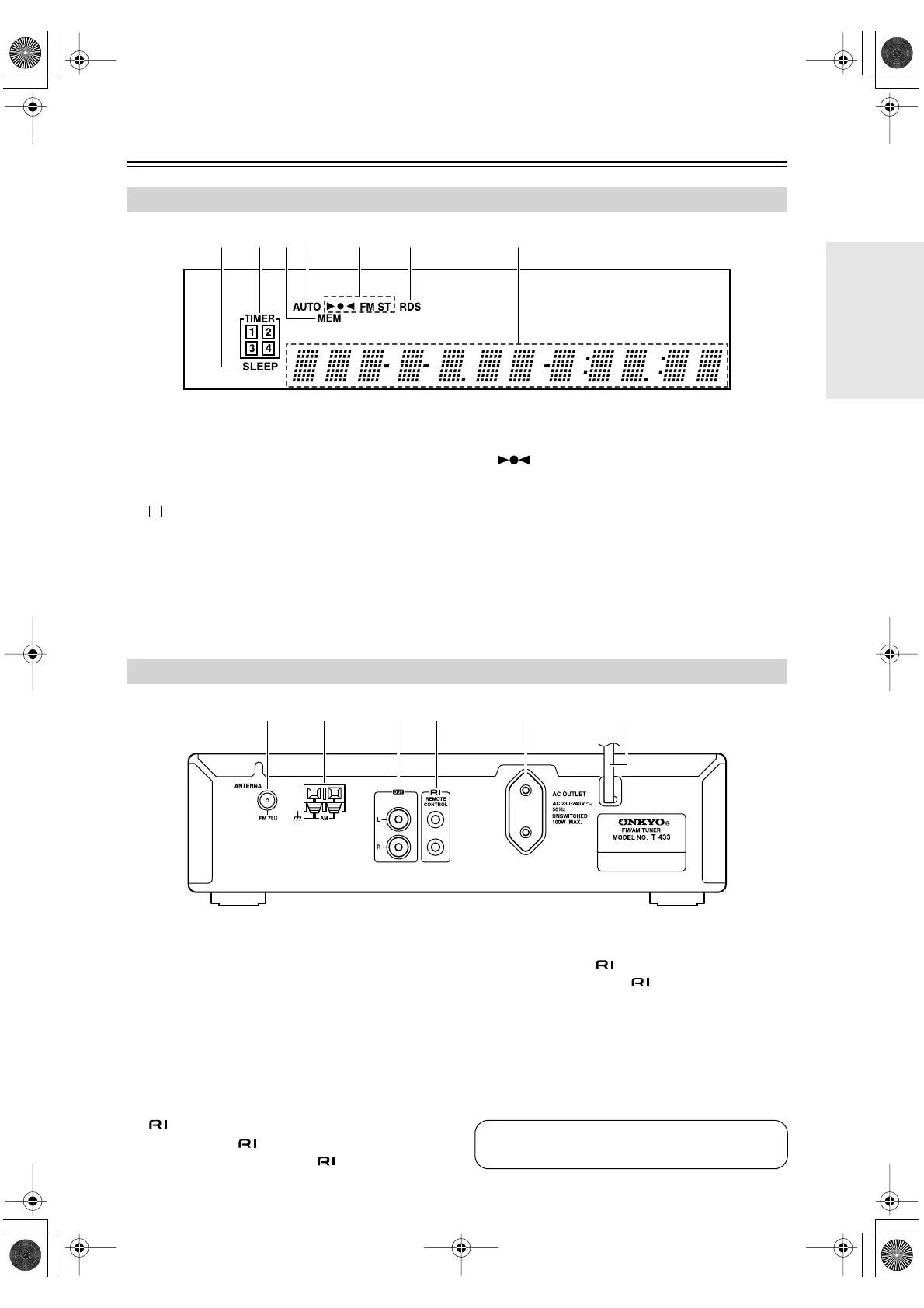

Panel frontal y posterior
—Continúa
A
Indicador SLEEP
Este indicador se ilumina cuando se ha programado
el temporizador sleep.
B
Indicadores TIMER
Estos indicadores indican el estado de los tempori-
zadores.
:
Se ilumina cuando se ha ajustado la grabación
por temporizador.
Números 1~4:
Se ilumina cuando se ha ajustado un
temporizador.
C
Indicador MEM
Este indicador se ilumina al guardar presintonías de
radio.
D
Indicador AUTO
Este indicador se ilumina cuando se selecciona Auto
para el modo FM.
E
/FM ST Indicadores
Estos indicadores muestran el estado de recepción
de radio.
F
Indicador RDS
Este indicador se ilumina cuando se sintoniza a una
emisora de radio FM con soporte RDS.
G
Área de mensajes
Aquí se visualiza información variada, como el
número de presintonía, la frecuencia de sintoniza-
ción, la hora, el nivel de volumen, la hora sleep, los
ajustes de modo, etc.
Para más información, consulte las páginas entre paréntesis.
A
FM ANTENNA (75
Ω
) (12)
Este jack sirve para conectar la antena FM para inte-
rior incluida o una antena FM para exterior.
B
AM ANTENNA (12)
Estos terminales de entrada sirven para conectar la antena
en bucle AM incluida o una antena AM para exterior.
C
OUT (11)
Estos jacks de salida deberían conectarse a una
entrada de audio analógico en el amplificador utili-
zando el cable de audio incluido.
D
REMOTE CONTROL (11)
Estos dos jacks (Remote Interactive) idénticos
pueden conectarse a los jacks de otros compo-
nentes Onkyo para controlarlos de forma interac-
tiva. Para utilizar , el T-433 debe estar
conectado con un cable y un cable de audio.
E
AC OUTLET (11)
Esta toma de CA se puede utilizar para suministrar
alimentación eléctrica a otro componente.
F
Cable de alimentación (11, 14)
El cable de alimentación debe conectarse a una
fuente de alimentación apropiada.
Display
21 3 5 64 7
Panel posterior
1 3 42 5 6
Para más información acerca de las conexiones, con-
sulte las páginas 10~13.
