Onkyo T-433 Manual

It- 11

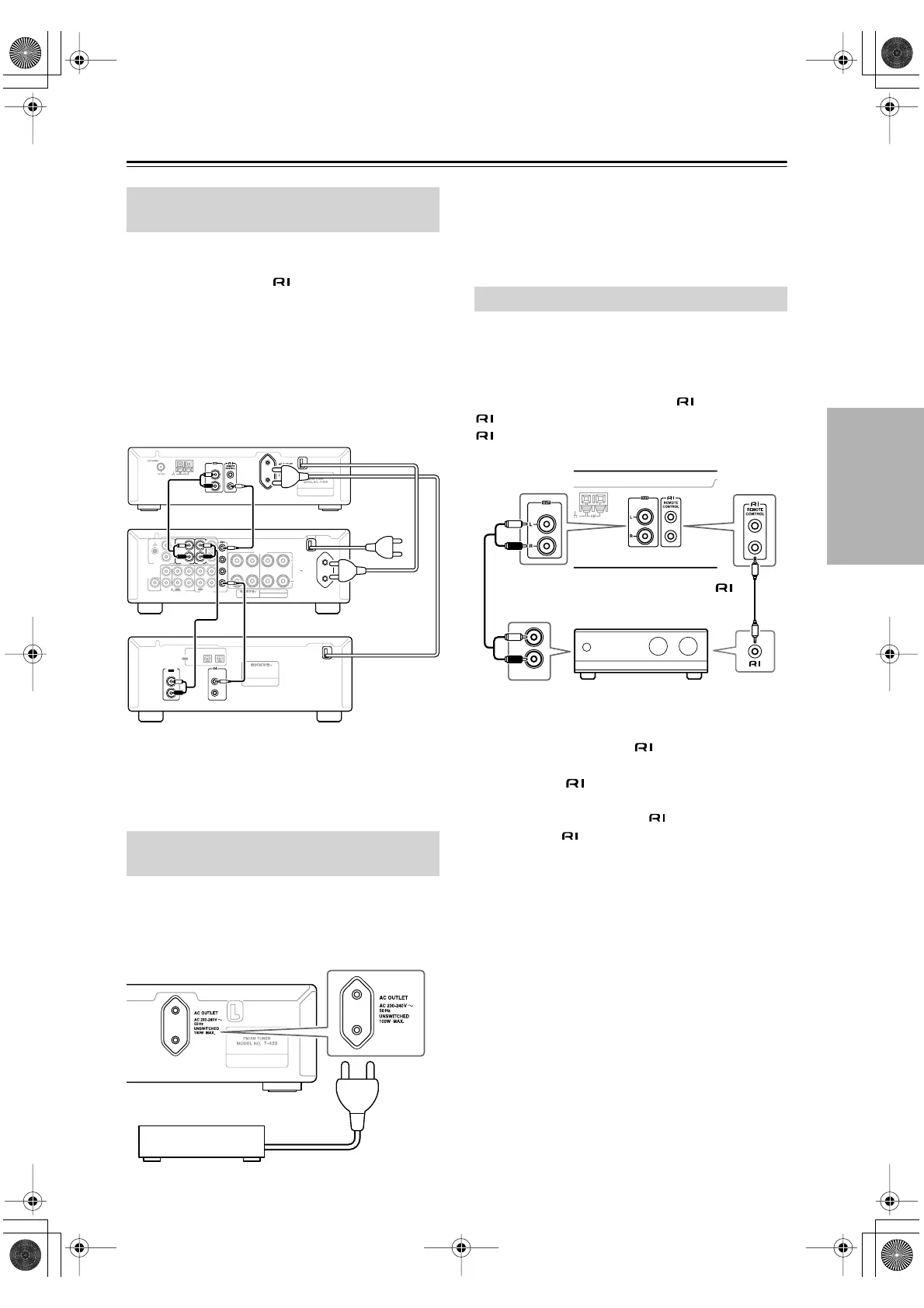

Come collegare il T-433 —Continua
Per utilizzare i timer del T-433 con altri dispositivi
Onkyo della Separate Collection, collegate i cavi
dell’alimentazione, i cavi e i cavi audio come
mostrato di seguito.
• Accertatevi di collegare il cavo dell’alimentazione del
T-433 a una presa CA non commutabile ossia che
permetta un’alimentazione continua.
• Assicuratevi di effettuare i necessari collegamenti
audio. Per maggiori dettagli consultate il manuale di
istruzioni dell’A-933.
Note:
Se utilizzate le funzioni dell’orologio o dei timer del
T-433, collegate il cavo dell’alimentazione del T-433 a
una presa CA che permette un’alimentazione continua.
L’T-433 ha un’AC OUTLET sul pannello posteriore.
Questa presa può essere utilizzata per collegare il cavo
dell’alimentazione di un altro dispositivo audio che
volete utilizzare con l’T-433.
Attenzione:
assicuratevi che il requisito di potenza massima del
dispositivo collegato ad AC OUTLET non vada oltre la
capacità indicata sul pannello posteriore
dell’T-433(100W).
Utilizzate il cavo audio fornito in dotazione per colle-
gare i connettori OUT L/R del T-433 ai connettori di
ingresso analogico dell'amplificatore come mostra la
figura.
Per utilizzare le funzioni di sistema , usate il cavo
fornito in dotazione per effettuare un collegamento
.
Note:
• Il T-433 ha due connettori . Sono identici quindi li
potete utilizzare indifferentemente.
• Per utilizzare dovete effettuare un collegamento
audio tra il T-433 e l’altro dispositivo.
• Per effettuare i collegamenti utilizzate solo gli
appositi cavi .
• Se utilizzate il T-433 con un altro dispositivo Onkyo
della Separate Collection, per es. l’A-933, consultate
anche il manuale di tale dispositivo.
Collegamenti di sistema
(indispensabili per utilizzare i timer)
Come collegare il cavo di alimenta-
zione di un altro dispositivo
AC OUTLET
UNSWITCHED
TOTAL
100W MAX.
AC 230-240 V
50 Hz
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
MODEL NO. A
-
933
INTEGRATED AMPLIFIER
MD
SPEAKERS
R
R
L
R
L
L
R
L
R
L
SUBWOOFER
PREOUT
OUT
IN
OUT
IN
GND
REMOTE
CONTROL
TAPE/CDR
MAIN IN
CD
LINE
TUNERPHONO (MM)
A
B
R
L
R
L
R
L
LL
RR
OPTICAL
REMOTE
CONTROL
CONPACT DISC PLAYER
MODEL NO. C
-
733
DIGITAL
OUT
ANALOG
OUT
C-733
A-933
T-433
A una presa
a muro
Connecting an Amplifier
T-433
L
R
TUNER
Cavo in
dotazione
Cavo in dotazione
Amplifier
FSI_T433.book Page 11 Tuesday, February 15, 2005 3:06 PM
