Onkyo T-433 Manual

Es- 11

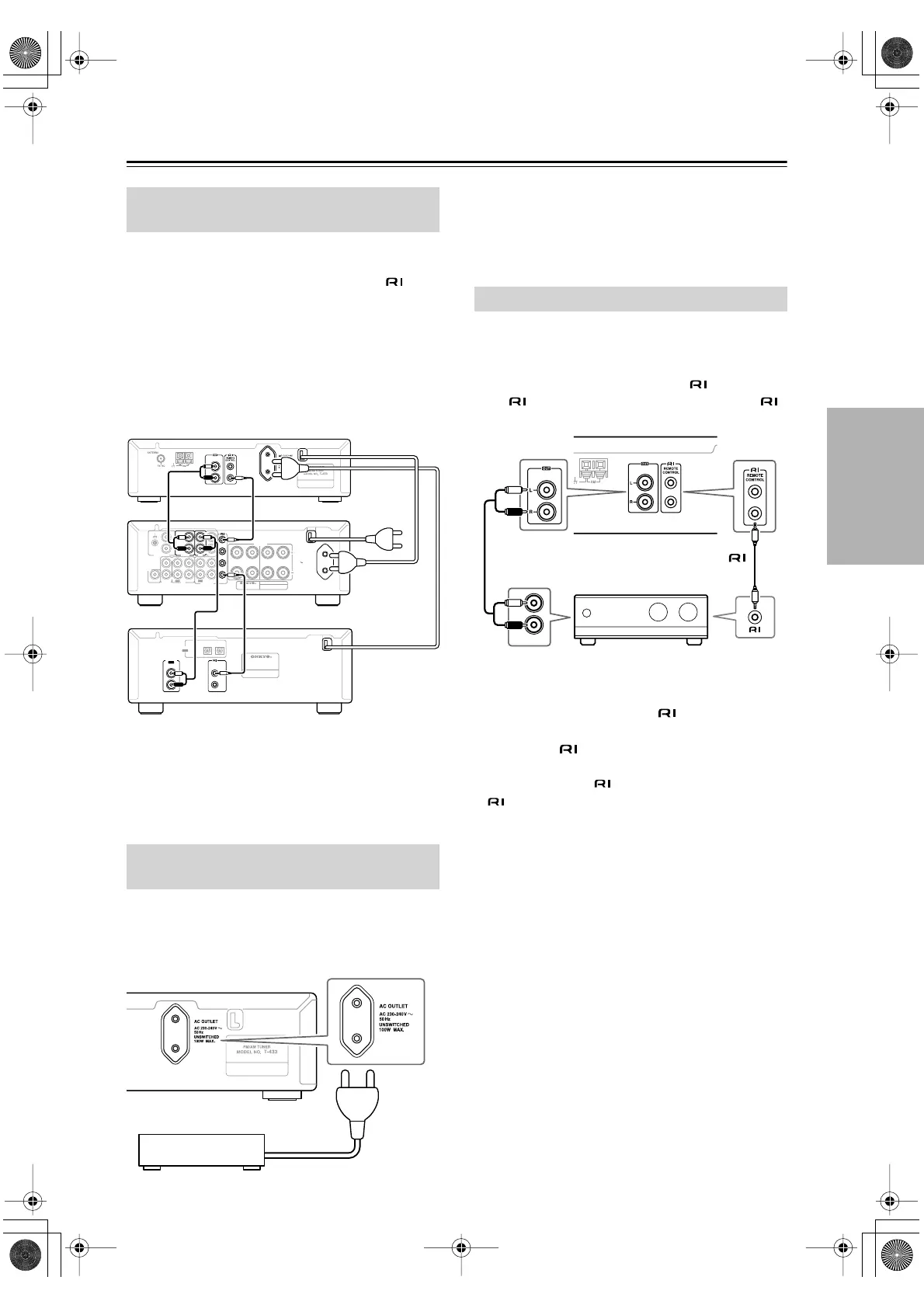

Conectar el T-433 —Continúa
Para utilizar los temporizadores del T-433con otros
componentes de la serie Separate Collection de Onkyo,
conecte los cables de alimentación, los cables y los
cables de audio como se muestra a continuación.
• Conecte el cable de alimentación del T-433a una toma
de CA que no esté controlada por ningún conmutador
de forma que no se puedan producir cortes de corriente.
• Realice las conexiones necesarias para los cables de
audio. Para más información, consulte el manual de
instrucciones del A-933.
Nota:
Cuando use el reloj o las funciones de temporizador del
T-433, conecte el cable de alimentación del T-433 a una
toma de CA que no esté controlada por ningún conmu-
tador de forma que no se puedan producir cortes de
corriente.
El T-433 dispone de un AC OUTLET en el panel poste-
rior. Se puede utilizar para conectar el cable de alimen-
tación de otro componente de audio que quiera utilizar
con el T-433.
Precaución:
Asegúrese de que la especificación de potencia máxima
del componente conectado al AC OUTLET no exceda la
capacidad impresa en el panel posterior del T-433
(100W).
Utilice el cable de audio suministrado para conectar los
jacks OUT L/R del T-433 a los jacks de entrada analó-
gicos del amplificador, tal como se muestra.
Para utilizar las funciones del sistema , utilice el
cable suministrado para realizar una conexión .
Notas:
• El T-433 dispone de dos jacks . Ambos son idénti-
cos, por lo que puede utilizar cualquiera de ellos.
•Para utilizar , debe establecer una conexión de
audio entre el T-433 y el otro componente.
• Utilice sólo cables específicos para conexiones
.
• Si utiliza el T-433 junto con otro componente de la
serie Separate Collection de Onkyo, como el A-933,
consulte también el manual de instrucciones de ese
componente.
Conexiones del sistema (necesarias
para utilizar los temporizadores)
Conectar el cable de alimentación de
otro componente
AC OUTLET
UNSWITCHED
TOTAL
100W MAX.
AC 230-240 V
50 Hz
CAUTION: SPEAKER IMPEDANCE
A or B : 4 OHMS MIN. /SPEAKER
A + B : 8 OHMS MIN. /SPEAKER
MODEL NO. A
-
933
INTEGRATED AMPLIFIER
MD
SPEAKERS
R
R
L
R
L
L
R
L
R
L
SUBWOOFER
PREOUT
OUT
IN
OUT
IN
GND
REMOTE
CONTROL
TAPE/CDR
MAIN IN
CD
L
IN
E
TUNERPHONO (MM)
A
B
R
L
R
L
R
L
LL
RR
OPTICAL
REMOTE
CONTROL
CONPACT DISC PLAYER
MODEL NO. C
-
733
DIGITAL
OUT
ANALOG
OUT
C-733
A-933
T-433
A la toma de
corriente
Conectar un amplificador
T-433
L
R
TUNER
Cable
suministrado
Cable
suministrado
Amplificador
FSI_T433.book Page 11 Tuesday, February 15, 2005 3:06 PM
