It-
7

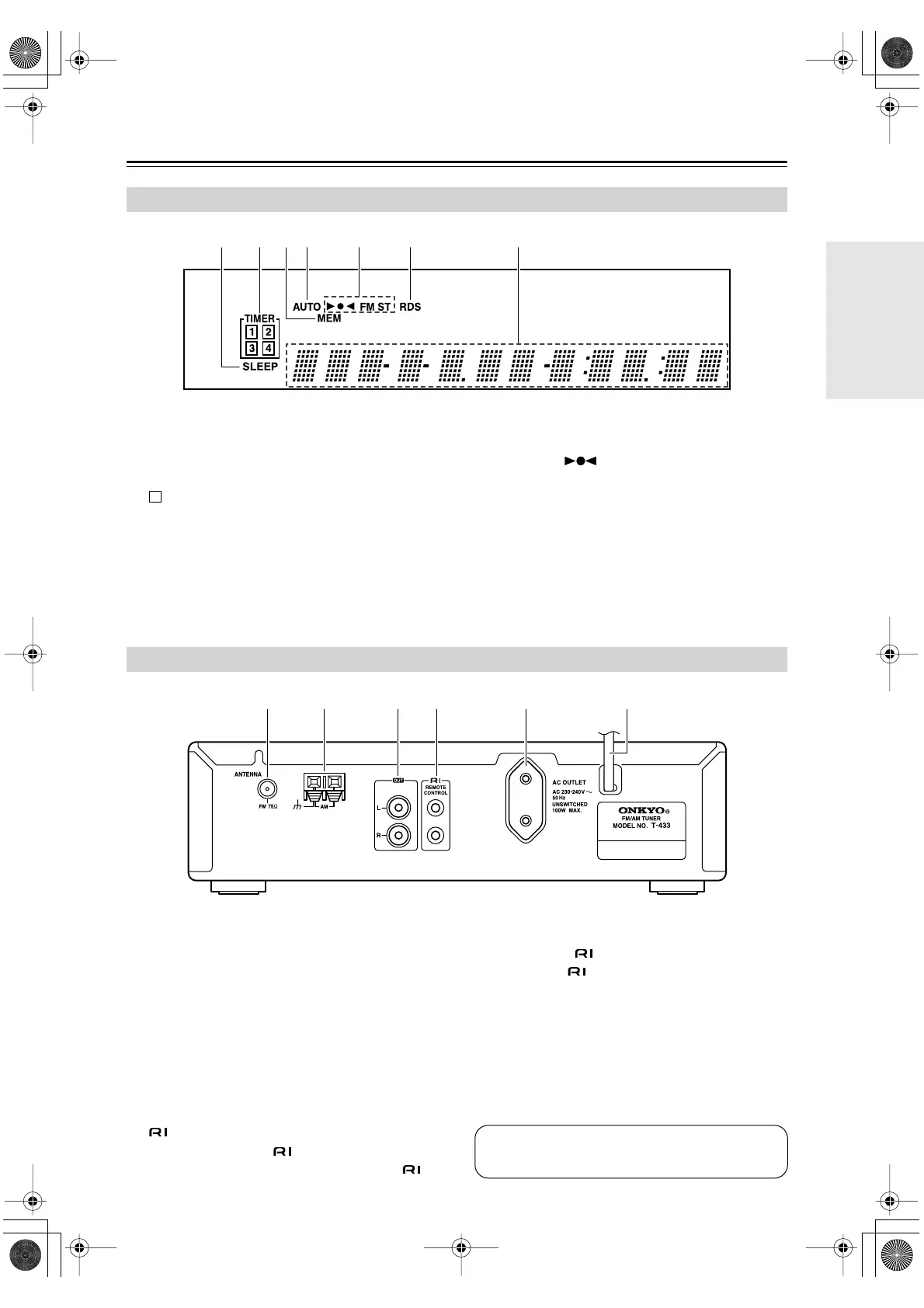

Pannello frontale e pannello posteriore
—Continua
A
Indicatore SLEEP
Questo indicatore si accende quando viene impo-
stato lo sleep timer.
B
Indicatori TIMER
Questi indicatori mostrano lo stato dei timer.
:
Si accende quando viene impostata la registra-
zione automatizzata.
Numeri 1~4:
Si accende quando viene impostato un
timer.
C
Indicatore MEM
Questo indicatore si accende quando vengono
memorizzate le preselezioni radio.
D
Indicatore AUTO
Questo indicatore si accende quando il modo FM è
su Auto.
E
Indicatori /FM ST
Questi indicatori mostrano lo stato della ricezione radio.
F
Indicatore RDS
Questo indicatore si accende quando vi sintonizzate
su una stazione FM che supporta l’RDS.
G
Area dei messaggi
Qui vengono visualizzate varie informazioni tra cui
il numero delle preselezioni, la frequenza di sinto-
nizzazione, l’ora, il livello del volume, l’intervallo
dello sleep timer, le impostazioni dei modi e così via.
Per informazioni dettagliate, riferirsi alle pagine indicate in parentesi.
A
FM ANTENNA (75
) (12)
Questo connettore serve per collegare l’antenna FM da
interno fornita in dotazione o un’antenna FM da esterno.
B
AM ANTENNA (12)
Questi terminali servono per collegare l’antenna a
quadro AM fornita in dotazione o un’antenna AM
da esterno.
C
OUT (11)
Questi connettori d’uscita devono essere collegati a
un ingresso audio analogico dell'amplificatore uti-
lizzando il cavo audio fornito in dotazione.
D
REMOTE CONTROL (11)
Questi due connettori (Remote Interactive)
identici possono essere collegati ai connettori di
altri dispositivi Onkyo per un controllo interattivo.
Per utilizzare , il T-433 deve essere collegato
con un cavo e un cavo audio.
E
AC OUTLET (11)
Questa presa CA può essere utilizzata per alimen-
tare un altro dispositivo.
F
Cavo dell'alimentazione (11, 14)
Il cavo dell’alimentazione deve essere collegato a
una sorgente di alimentazione adeguata.
Display
21 3 5 64 7
Pannello posteriore
1 3 42 5 6
Si vedano le pagine 10~13 per informazioni sui col-
legamenti.
FSI_T433.book Page 7 Tuesday, February 15, 2005 3:06 PM
