BLUE PAPER RALLON · 202216 | ORBEA ORBEA | 17
S
M
L
XL
155 165 175 185 195
MANUAL TÉCNICO
ES

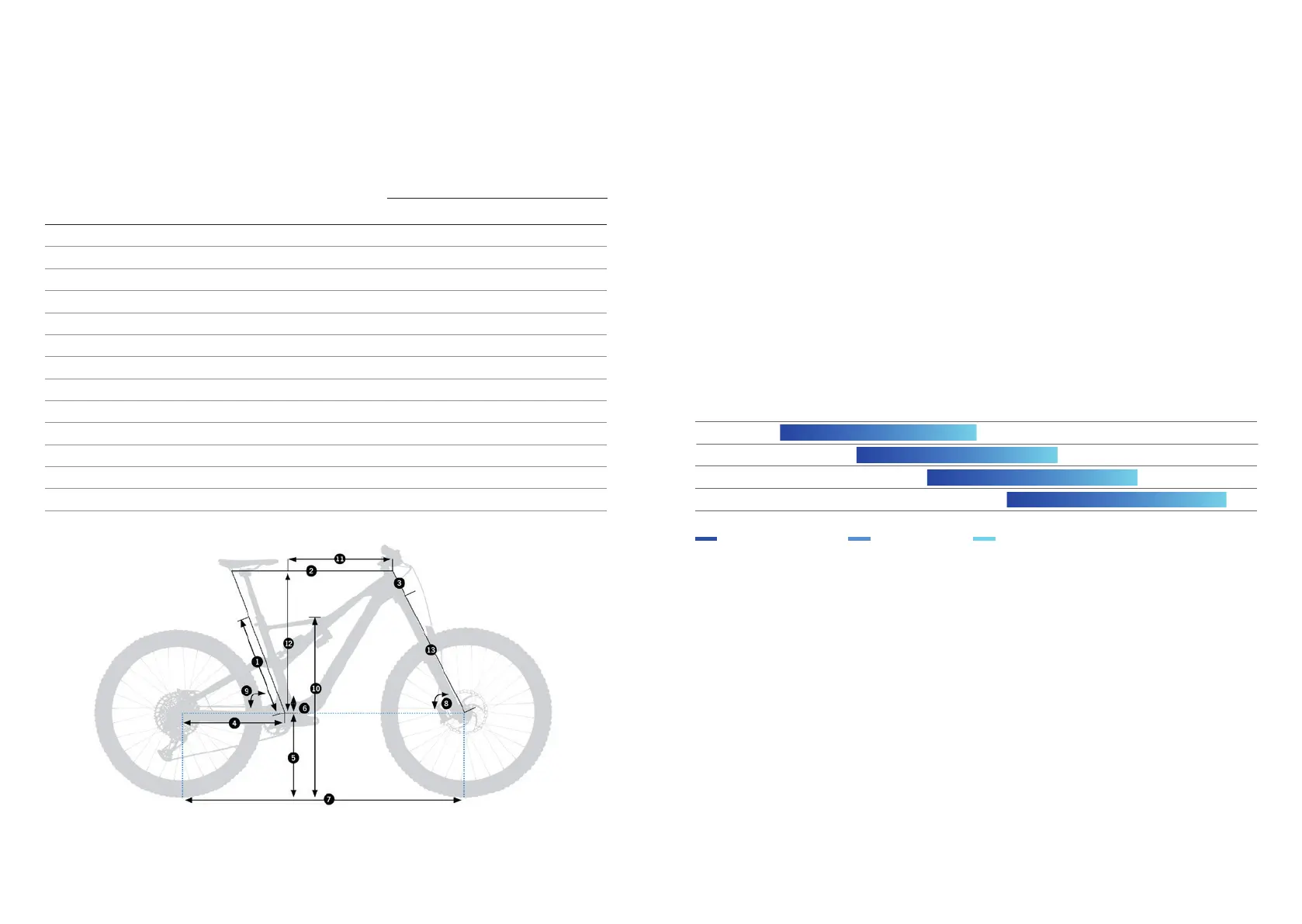

GEOMETRÍA Y ERGONOMÍA
TABLA DE GEOMETRÍA*
* En montajes con rueda delantera y trasera de 29", es posible el cambio de geometría entre las posiciones LOW y LOWER
OQFKƂECPFQNCƂLCEKÏPFGNCOQTVKIWCFQTCNRTQNQPICFQT'NRTQNQPICFQTFGNCOQTVKIWCFQTRCTCOQPVCLGUOWNNGVTWGFCVTCUGTC
FGUÏNQRGTOKVGWPCEQPƂIWTCEKÏPFGIGQOGVTÉCSWGGUOW[UKOKNCTCNCRQUKEKÏP.19'4GPOQPVCLGUFG
MULLET
TALLA S M L XL
SMLXL
1 - Tubo de sillín (C-T) 415 415 435 415 415 435
2 - Tubo horizontal (EFF) 572 599 626 653 573 627 655
3 - Tubo frontal
4 - Vaina 438 438 438 438
5 - Altura eje pedalier 343/336 343/336 343/336 343/336 343 343 343 343
6 - Caída eje pedalier 28/35 28/35 28/35 28/35 35 35 35 35
7 - Distancia entre ejes 1231 1289
8 - Ángulo frontal 64.5º/64º 64.5º/64º 64.5º/64º 64.5º/64º 64º 64º 64º 64º
9 - Ángulo del sillín 77.5º/77 77.5º/77 77.5º/77 77.5º/77 77º 77º 77º 77º
10 - Altura base 737 737 754 774 744 744 761 781
11 - Largo del cuadro 435 485 455
12 - Altura del cuadro 619 628 637 646 623 632 641
13 - Longitud horquilla 587.7 587.7 587.7 587.7 587.7 587.7 587.7 587.7
TABLA DE ERGONOMÍA
* Las medidas de la tabla de ergonomía y tallas son orientativas. El método más efectivo para saber qué talla se ajusta mejor a tí
es probar la bicicleta en uno de nuestros distribuidores.
El tubo de sillín Steep´n´Deep permite el uso de tijas
telescópicas de largo recorrido en todas las tallas de
Rallon, lo que te permite una elección más amplia de talla
sabiendo que la altura de sillín siempre será la correcta
(consulta la tabla de alturas máximas y mínimas de tijas
telescópicas en esta sección).
Un cuadro con un Reach más corto será más ágil y ma-
nejable, mientras que una talla con un mayor Reach será
más estable a altas velocidades. Elige la talla que mejor se
adapte a tus necesidades.
ALTURA
RÁPIDO/ESTABLE EQUILIBRADO ÁGIL
