BLUE PAPER RALLON · 202234 | ORBEA ORBEA | 35
4
5 N.m
2
0.5 N.m
2
0.5 N.m
2.5
1 N.m
21
GREASE
22.1
22.2
22.3
23
24.1
24.2
24.2
24.3
2.5
1 N.m
24.3
L
R
L =
R =
180mm
190mm
25.3
25.4
25.4
25.1
25.4
2 N.m
2
2 N.m
2
25.2
26
2 N.m
2

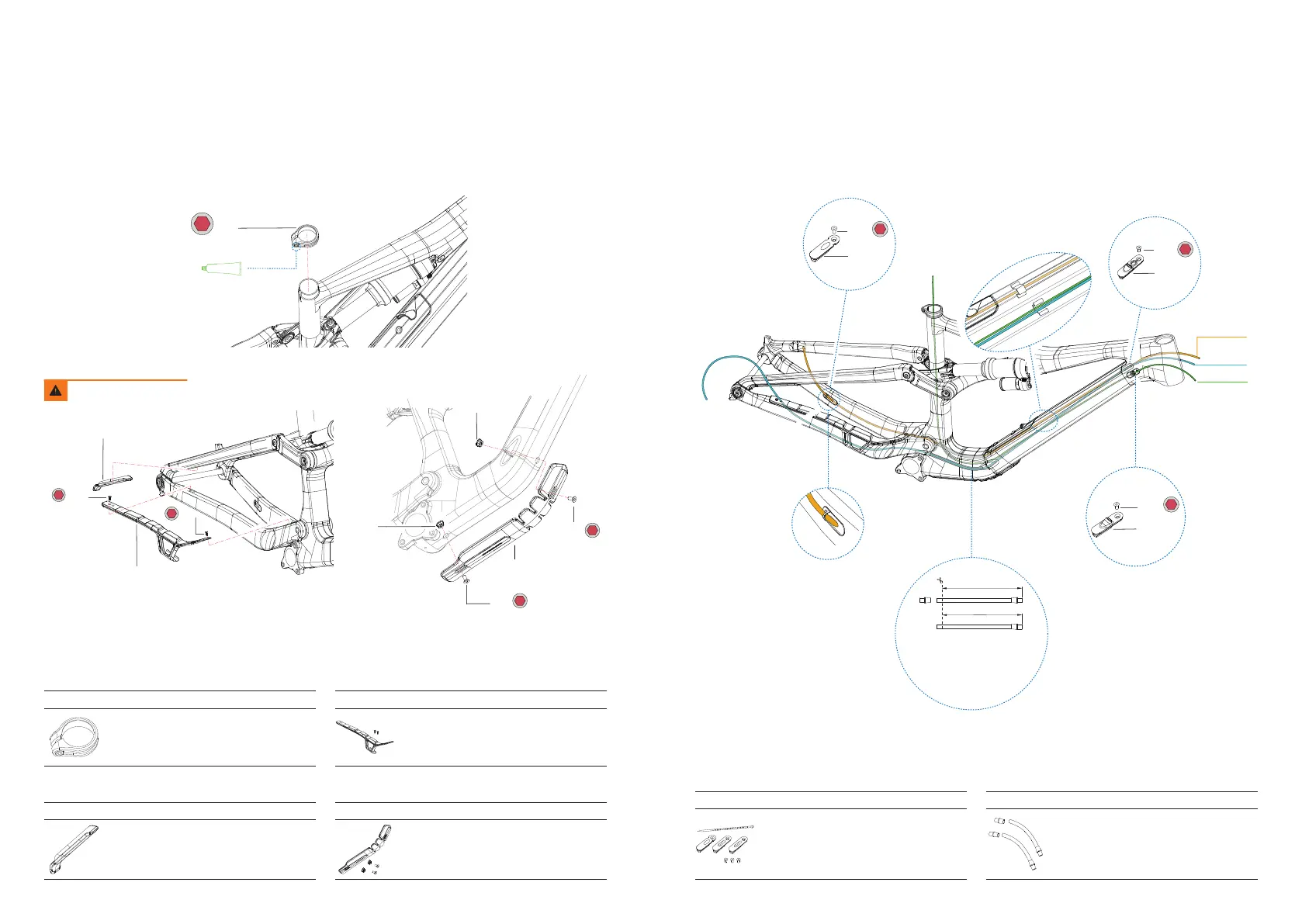

MANUAL TÉCNICO
ES
ABRAZADERA DE SILLÍN
Y PROTECTORES
21 ABRAZADERA SILLIN 34.9 NEG
ART Nº: X202 CANT.
Abrazadera sillin 34.9 Neg
1
23 PROTECTOR ADHESIVO GOMA TIRANTE DERECHO
ART Nº: XA34 CANT.
Protector adhesivo goma tirante derecho
1
22 PROTECTOR GOMA BASE RALLON 22
ART Nº: XA33 CANT.
22.1 Protector goma base derecha Rallon 22
1
22.2 Tornillo M3x12 DIN7991
1
22.3 Tornilo M3x16 DIN7991
1
24 PROTECTOR GOMA TUBO DIAGONAL RALLON 22
ART Nº: XA35 CANT.
24.1 Protector goma tubo diagonal Rallon 22
2
24.2 6QTPKNNQ/Z
2
24.3 6QTPKNNQ/Z
2
Realiza siempre el par de apriete
recomendado por Orbea.
CABLEADO DE FRENO Y CAMBIO TRASERO
Y REMOTO DE LA TIJA
25 KIT GUÍA CABLES RALLON 22
ART Nº: XA36 CANT.
25.1 Tope cuadro 2 cables. Sellado. 5.2/4.2mm
1
25.2 Tope cuadro 1 cables. Sellado. 4.2mm
1
25.3 Tope cuadro freno base
1
25.4 Tornillo M3x12 DIN7991
3
25.5 $TKFCPGITCZOO
1
26 KIT TUBOS CABLE ROUTING FULL SUSP. 20
ART Nº: X313 CANT.
26.1 6WDQECDNGTQWVKPI(WNN5WUROO
2
26.2 6QRGVWDQECDNGTQWVKPI(WNN5WUR
2
Sujeta el latiguillo alrededor del
tope con la brida incluída para
evitar que roce con los radios.
Cortar latiguillos a la longitud
GURGEKƂECFC
(Todas las tallas):
Freno Trasero
Cambio trasero
Remoto tija
