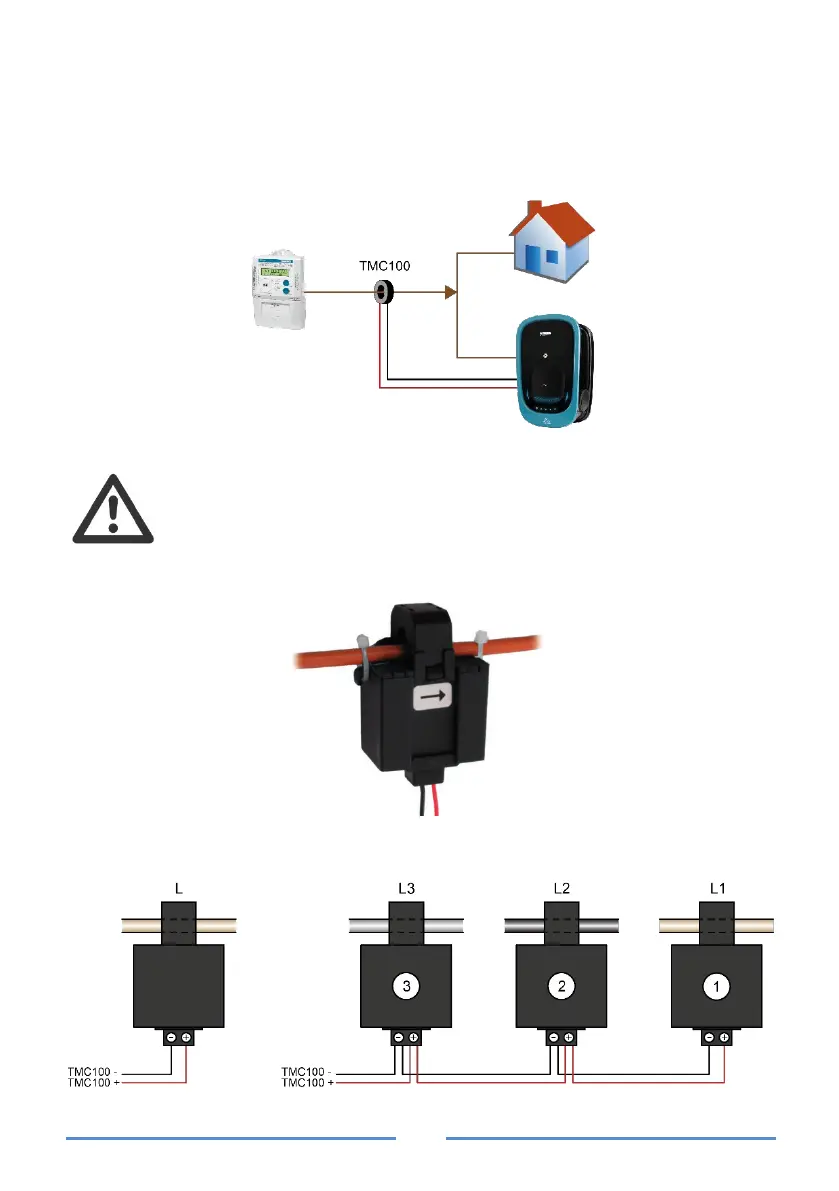

ANSCHLUSS DES LASTMODULATORS
Öffnen Sie den TMC100 Transformer (im Lieferumfang enthalten) und koppeln Sie
ihn am Phasenkabel (L) so, dass er den Gesamtverbrauch des Hauses und des La-
degeräts VIARIS COMBI + misst.
 TMC100 muss in der angegebenen Stromrichtung installiert
werden.
 Es sollte nicht in Anlagen mit Strömen von mehr als 100 A
verwendet werden, da die Messung und damit die Modulation
falsch sein können.
HAUSHALTS-
ZÄHLER
HAUSHALT +
LADEGERÄT
I max 100 A
Einphasen-
Ladegerätanschluss
Dreiphasen-
Ladegerätanschluss
