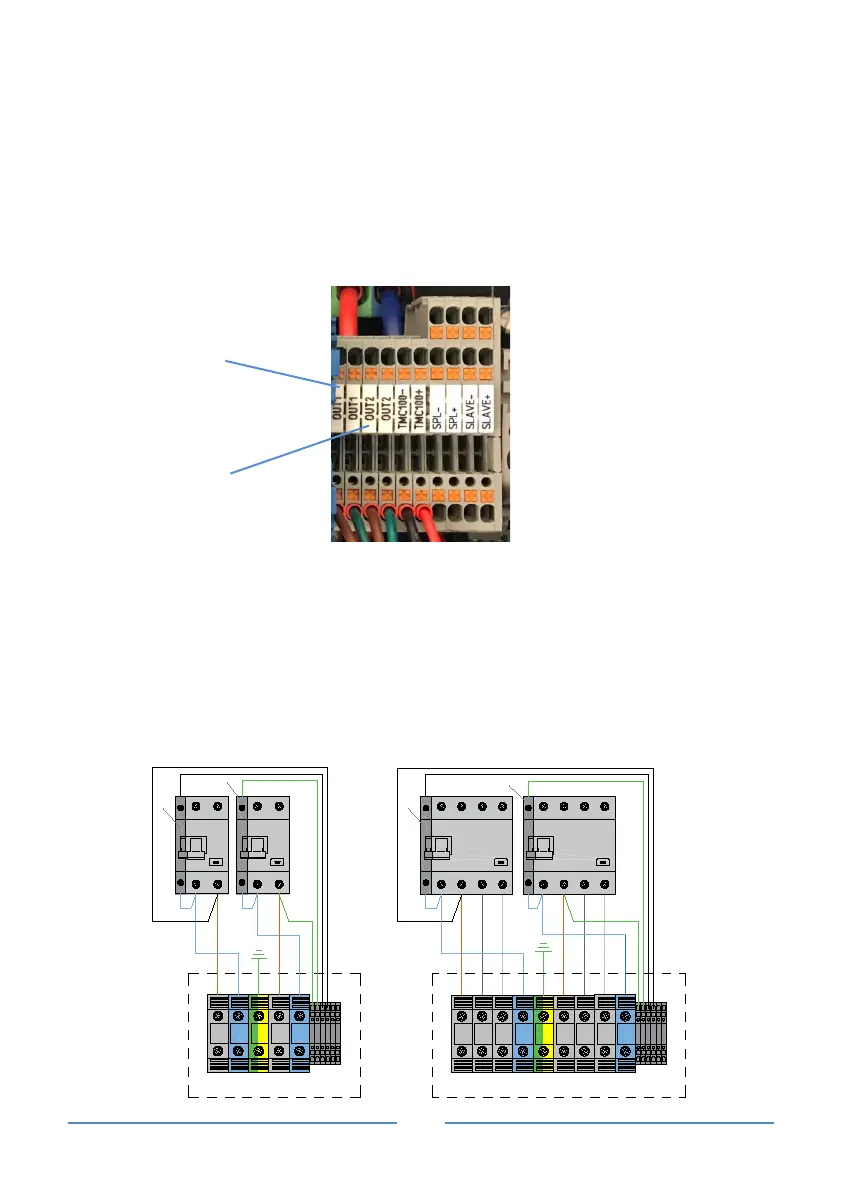

PROTEZIONI DI SICUREZZA SUPPLEMENTARI
Per garantire la sicurezza elettrica dell’installazione, la stazione è dotata di un
sistema di monitoraggio della mancata interruzione della alimentazione in uscita
alla presa/connettore in caso di guasto del dispositivo di commutazione interno.
Questo sistema dispone di uscite relé a potenziale zero (portata massima 5 A a
230 V AC), contrassegnate OUT1 e OUT2, in modo che in caso di guasto del
dispositivo di commutazione di una linea, non influisca sul funzionamento
dell’altra.
Nelle stazioni con protezioni integrate, queste uscite relé OUT attivano un
dispositivo che agisce sulle protezioni, interrompendo l’alimentazione a monte.
Nelle stazioni senza protezioni incluse, alle uscite relè OUT devono essere
collegati dispositivi di manovra meccanica (*bobina di sgancio a lancio di
corrente) che agiscono sulle protezioni esterne, sezionando l’alimentazione a
monte secondo il seguente schema:
L1
L2
L3
N
PE
L1
L2
L3
N
OUT1
OUT1
OUT2
OUT2
TMC100 -
TMC100 +
L2
L3
L1N
3P + N
L2
L3
L1N
3P + N
*
*
PE
L
N
OUT1
OUT1
OUT2
OUT2
TMC100 -
TMC100 +
L N
L1N
1P + N
*
L1N
1P + N
*
VIARIS COMBI + 230 V~
VIARIS COMBI + 3x230/400 V~
