PROTECCIONES DE SEGURIDAD ADICIONALES
Para garantizar la seguridad eléctrica de la instalación, la estación de recarga
está equipada con un sistema de monitorización de fallo de funcionamiento del
dispositivo de conmutación del cargador.
Este sistema dispone de unas salidas libres de potencial de 230 Vca y 5 A de
consumo máximo, marcadas como OUT1 y OUT2, para que en caso de fallo del
dispositivo de conmutación de una línea no interfiera en la otra.
En los cargadores con protecciones incluidas, estas salidas OUT proporcionan
una señal que pone en funcionamiento un dispositivo que opera sobre dichas
protecciones, seccionando la alimentación aguas arriba.

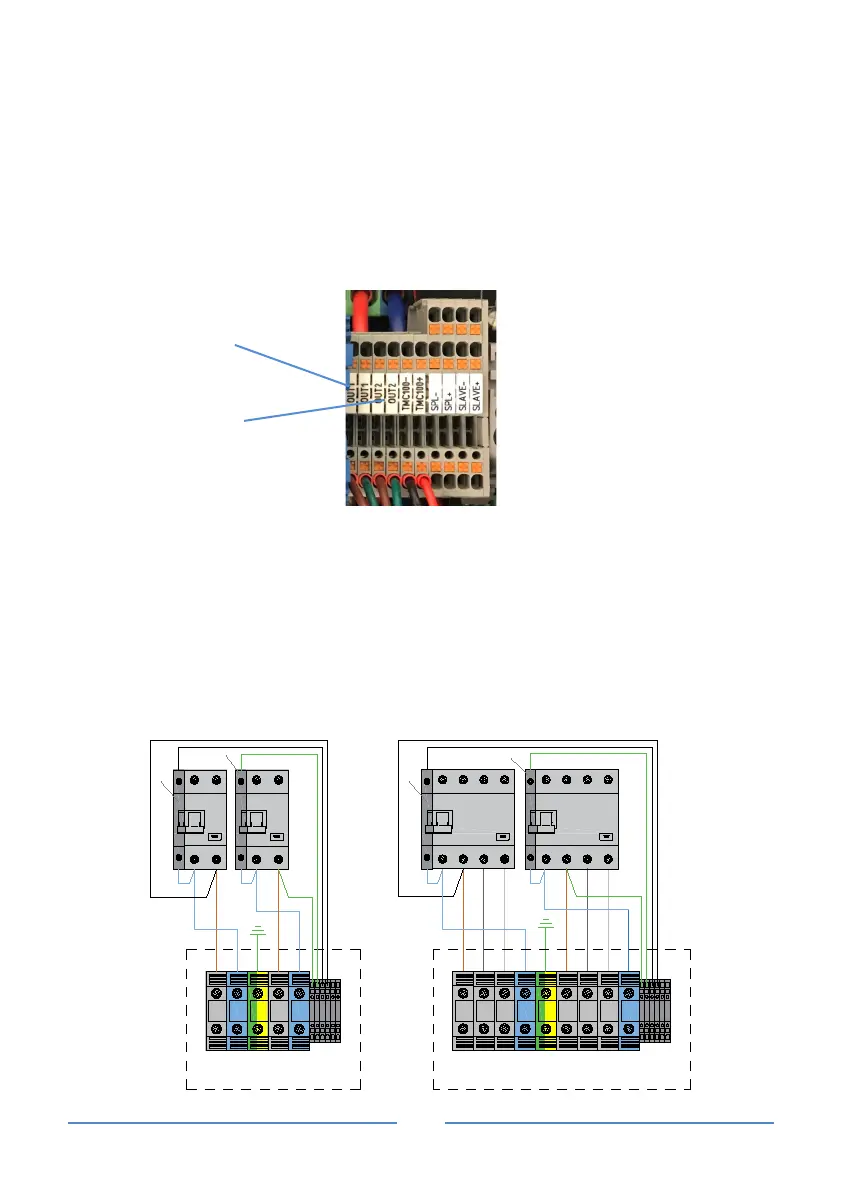

En los cargadores sin protecciones incluidas, se pueden conectar a estas salidas
OUT unos dispositivos de maniobra mecánica (*bobina de disparo remoto) que
operen sobre las protecciones externas, seccionando la alimentación aguas
arriba según el esquema siguiente:
L1
L2
L3
N
PE
L1
L2
L3
N
OUT1
OUT1
OUT2
OUT2
TMC100 -
TMC100 +
L2
L3
L1
N
3P + N
L2
L3
L1
N
3P + N
*
*
PE
L
N
OUT1
OUT1
OUT2
OUT2
TMC100 -
TMC100 +
L N
L1
N
1P + N
*
L1
N
1P + N
*
VIARIS COMBI + 230 V~
con 2 cables de conexión /
bases toma de corriente
VIARIS COMBI + 3x230/400 V~
con 2 cables de conexión /
bases toma de corriente
