CONCLUSIONE DELL’INSTALLAZIONE

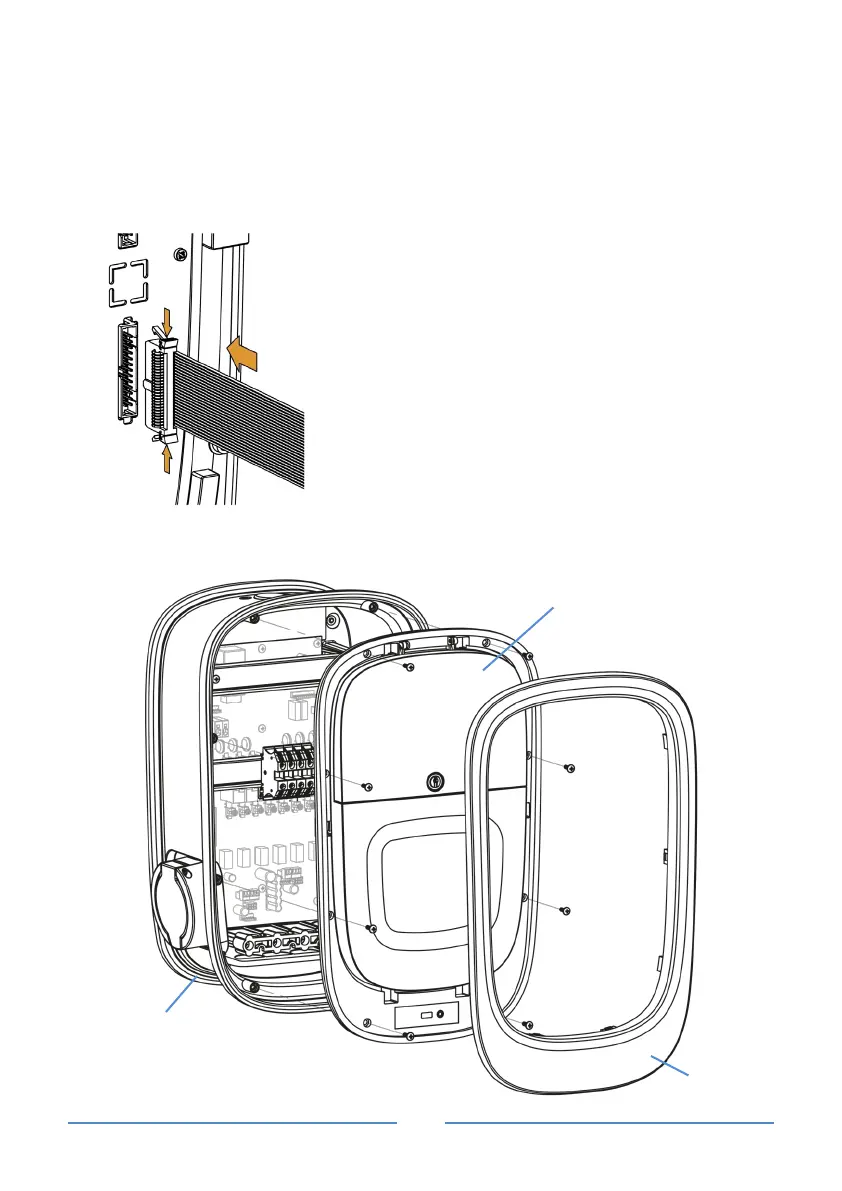

Terminati tutti i collegamenti elettrici alla stazione, collegare il cavo piatto
flessibile al suo connettore presente sul retro del frontale, come mostrato
nell’immagine, assicurandoci che sia saldamente collegato usando le
linguette laterali del connettore.
Se in futuro sarà necessario rimuovere la parte
frontale, fare attenzione a scollegare il cavo
premendo le linguette sul connettore.
Completare l’installazione fissando il frontale della stazione al corpo centrale
tramite le viti in dotazione e infine posizionare a incastro la cornice frontale.
