CONEXIÓN DEL MODULADOR DE CARGA

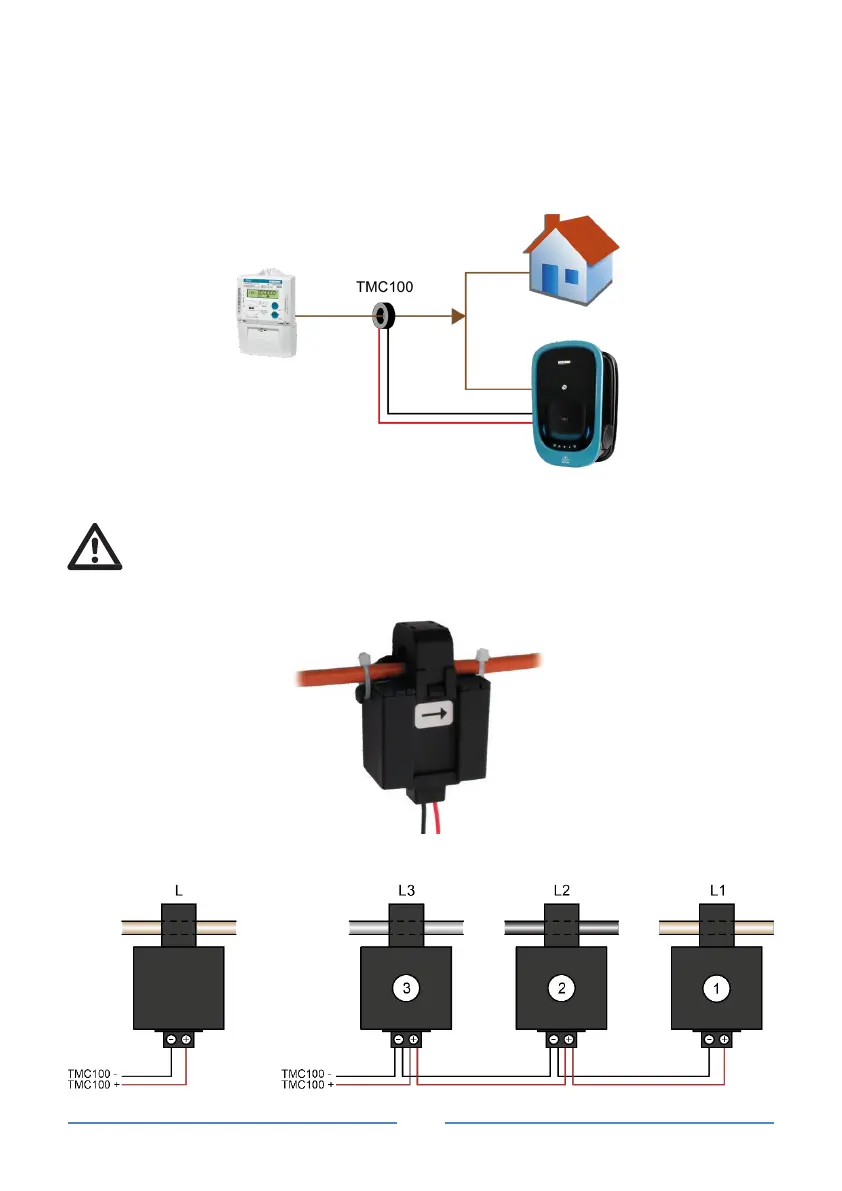

Abrir el transformador TMC100 (incluido) y acoplarlo/pinzarlo en el conductor de
fase (L) de forma que mida el total del consumo de la vivienda y del cargador
VIARIS COMBI+.
 Respetar el sentido de la corriente indicado en el TMC100.
 No debe utilizarse en instalaciones con corrientes superiores a
100 A ya que la medida y por tanto la modulación, pudiera ser
incorrecta.
CONTADOR
VIVIENDA
VIVIENDA +
CARGADOR
I max 100 A
Conexión TMC100 a
cargador monofásico
Conexión TMC100
a cargador trifásico
