ZUSÄTZLICHER SICHERHEITSSCHUTZ
Um die elektrische Sicherheit der Anlage zu gewährleisten, ist die Ladestation mit
einem Fehlerüberwachungssystem der Ladegerätschalteinrichtung ausgestattet.
Dieses System verfügt über potenzialfreie Ausgänge von 230 V ca und 5 A des
maximalen Verbrauchs, gekennzeichnet als OUT1 und OUT2, so dass es im Falle
eines Ausfalls der Schalteinrichtung einer Leitung nicht die andere stört.
In Geräten mit Anschlusskabel oder Steckdose wird es nur OUT1 haben.
IIn Ladegeräten mit eingebautem Schutz bieten diese OUT -Ausgänge ein
Signal, das ein Gerät aktiviert, das auf diesen Schutzen arbeitet und die
Versorgung vorgeschaltet abschneidet.
In Ladegeräten ohne mitgelieferte Schutzvorrichtungen können mechanische
Manövriervorrichtungen (*remote Brennspule) an diese OUT -Ausgänge
angeschlossen werden, die an den Außenschutzen arbeiten und die Versorgung
stromaufwärts nach den folgenden Diagrammen schneiden:

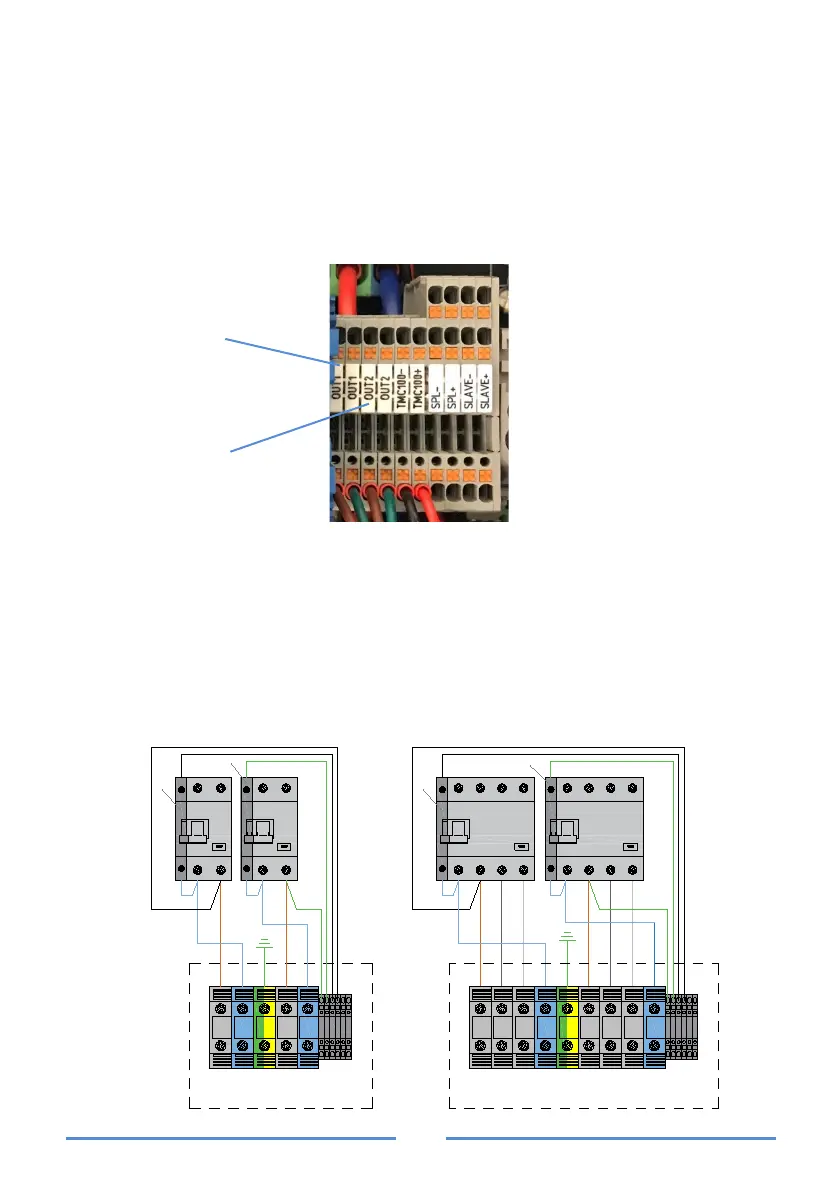

L1 L2
L3
N PE L1 L2
L3
N
OUT1
OUT1
OUT2
OUT2
TMC100 -
TMC100 +
L2
L3
L1N
3P + N
L2
L3
L1N
3P + N
*
*
PE L N
OUT1
OUT1
OUT2
OUT2
TMC100 -
TMC100 +
L N
L1N
1P + N
*
L1N
1P + N
*
VIARIS COMBI + 230 V~
mit 2 Anschlusskabeln /
Steckdosensockel
VIARIS COMBI + 3x230/400 V~
mit 2 Anschlusskabeln /
Steckdosensockel
