Montage mural
 Retirez la plaque de montage de l’installation.
 Vérifiez la bulle de niveau d’esprit pour le positionnement correct des
trous de forage.
 Percer des trous de 6 x 08 mm pour les prises brutes (fournies).

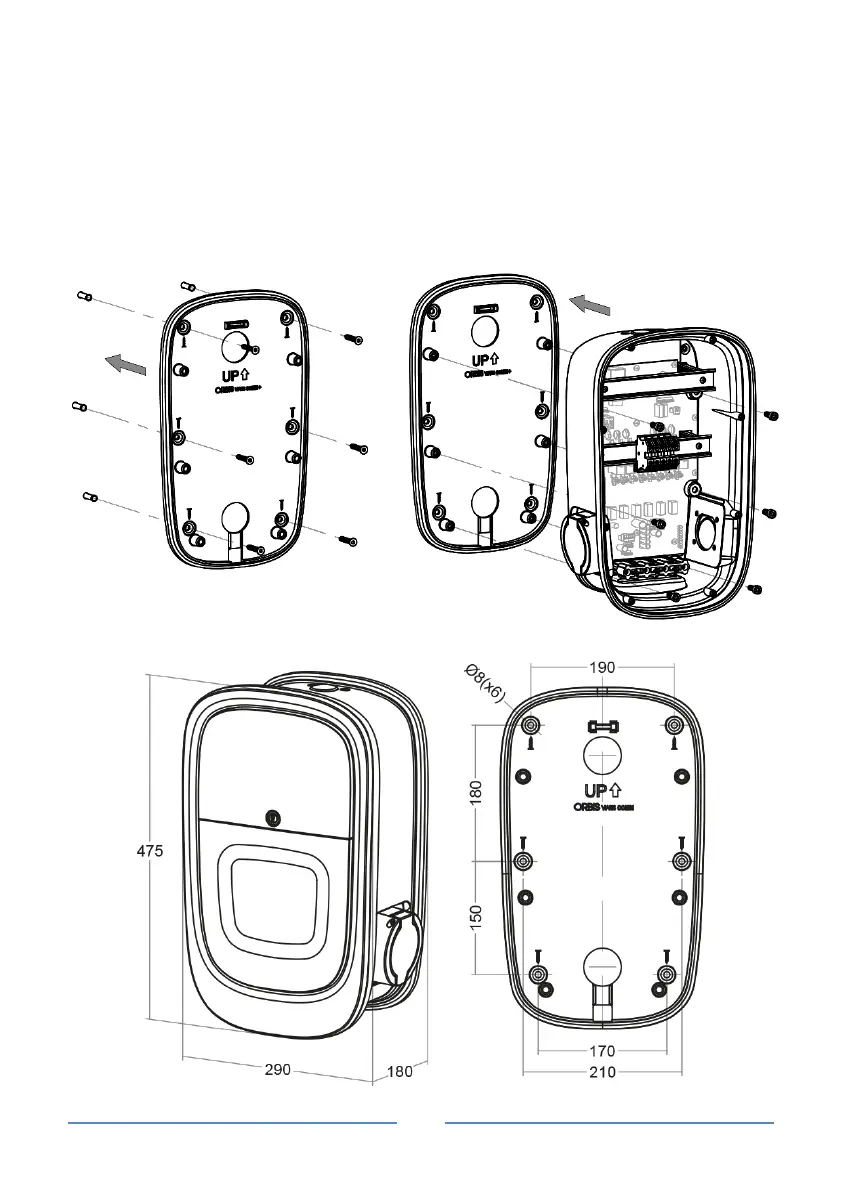

 Boulonner la plaque d’installation au mur. Fig. 1
 Fixez le chargeur au montage à l’aide de six vis M8 (fournies). Fig.2
DIMENSIONS
Fig. 1
Fig. 2
