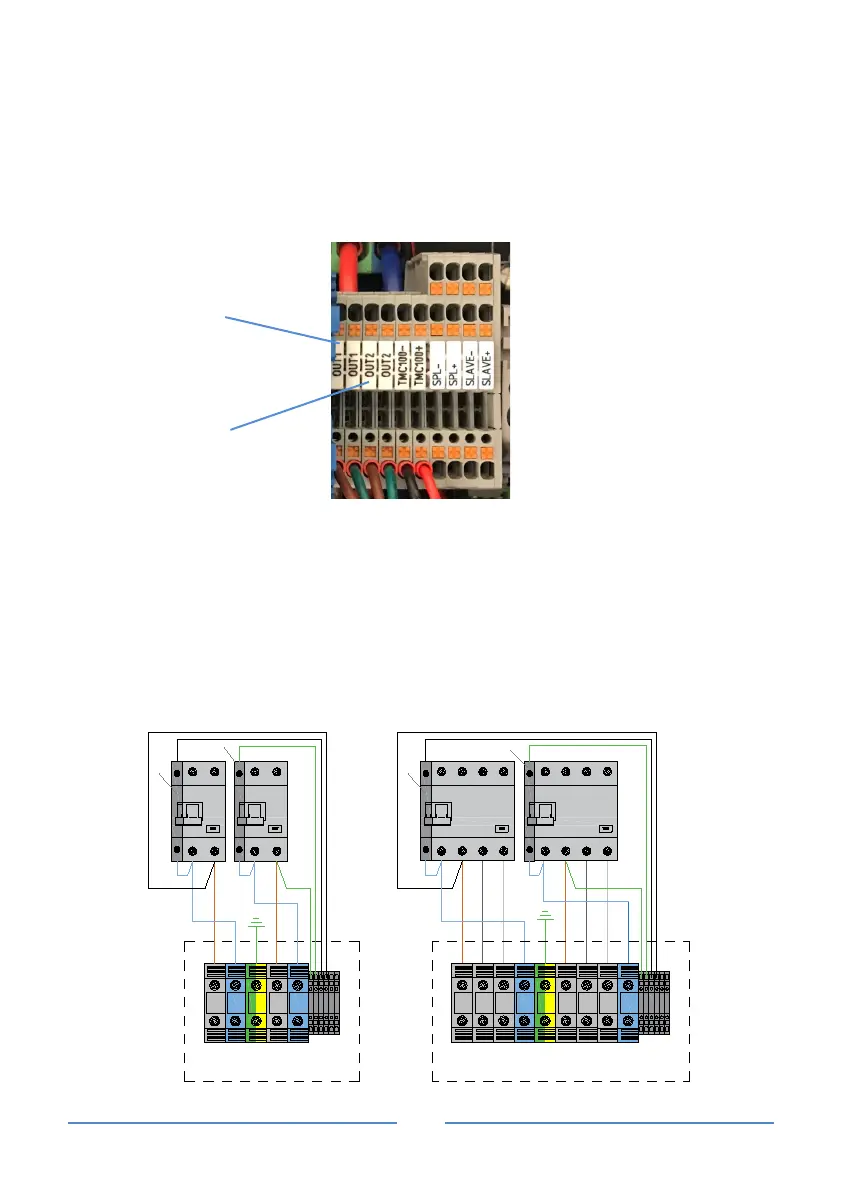

PROTECTIONS DE SÉCURITÉ SUPPLÉMENTAIRES
Pour assurer la sécurité électrique de l’installation, la borne de recharge est
équipée d’un système de surveillance des défauts du dispositif de commutation du
chargeur. Ce système a des sorties sans potentiel de 230 V ca et 5 A de
consommation maximale, marquées comme OUT1 et OUT2 de sorte qu’en cas de
défaillance du dispositif de commutation d’une ligne, il n’interfère pas avec l’autre.
Dans les chargeurs avec protection intégrée, ces sorties OUT fournissent un
signal qui active un appareil qui fonctionne sur ces protections, coupant
l’alimentation en amont.
Dans les chargeurs sans protections incluses, les dispositifs de manœuvre
mécanique (*bobine d'activation à distance) peuvent être connectés à ces sorties
OUT qui fonctionnent sur les protections extérieures, en coupant l’alimentation
en amont selon les schémas suivants :
L1
L2
L3
N
PE
L1
L2
L3
N
OUT1
OUT1
OUT2
OUT2
TMC100 -
TMC100 +
L2
L3
L1N
3P + N
L2
L3
L1N
3P + N
*
*
PE
L
N
OUT1
OUT1
OUT2
OUT2
TMC100 -
TMC100 +
L N
L1N
1P + N
*
L1N
1P + N
*
VIARIS COMBI + 230 V~
avec 2 câbles de connexion /
socles de prises de courant
VIARIS COMBI + 3x230/400 V~
avec 2 câbles de connexion /
socles de prises de courant
