84

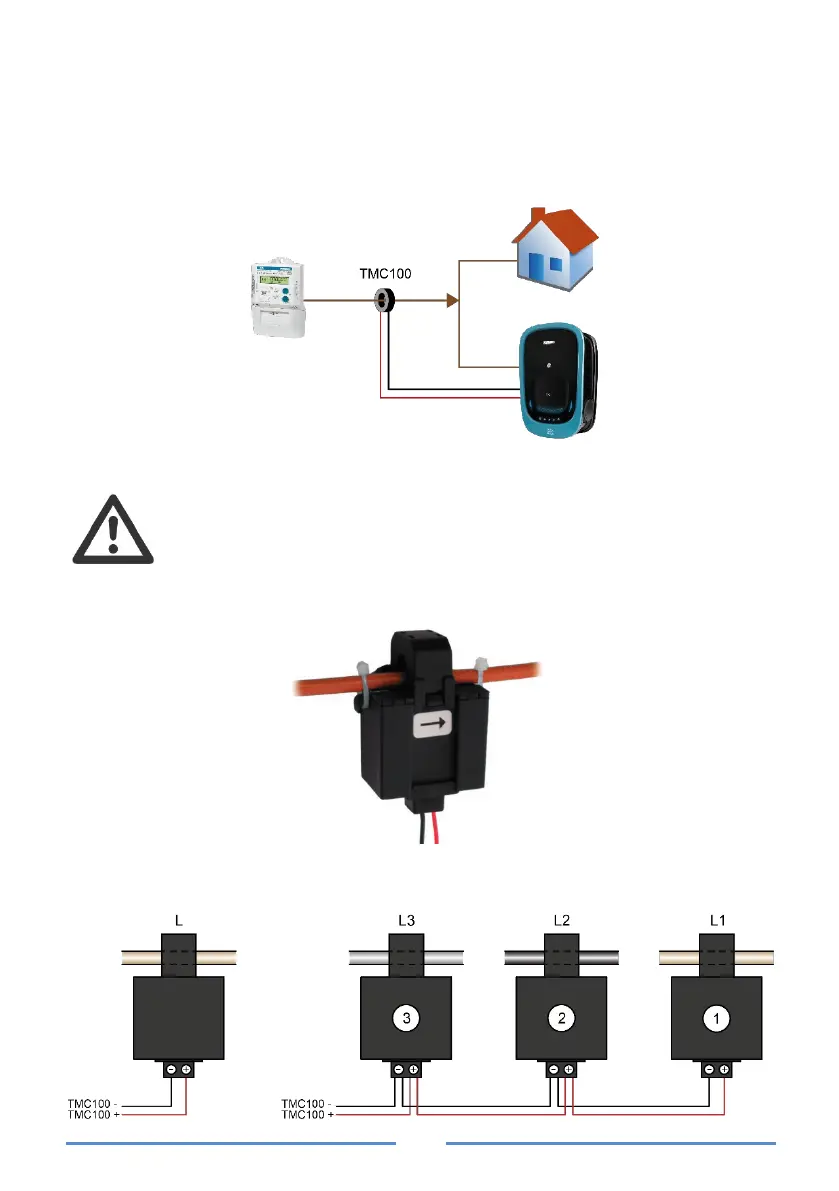

Tilslutning af belastningsmodulatoren
Åben TMC100 transformeren (inkluderet) og strips den på faselederen (L), så
den måler husets og ladestationens samlede forbrug.
 Respekter strømretningen angivet på TMC100-label
 Transformeren bør ikke anvendes i anlæg med strøm på
over 100 A - målingen og deraf modulationen kan i så
tilfælde være ukorrekt.
HUSSTAND
MÅLER
HUSHOLDNING +
OPLADER
I max 100 A
Tilslutning 1 faset
Tilslutning 3 faset
