Oregon PS250 - Montage du Guide-Chaîne Et de la Chaîne de Tronçonneuse

47
AC 1113 - F/N 563397
DÉBALLAGE ET MONTAGE
Système d’outils à batterie OREGON
MD
SCIE À LONG MANCHE MODÈLE PS250
MONTAGE DU GUIDECHAÎNE
ET DE LA CHAÎNE DE
TRONÇONNEUSE
AVERTISSEMENT : UN OUTIL
FONCTIONNANT À BATTERIE, AVEC
LE BLOC DE BATTERIE INSÉRÉ, EST
TOUJOURS SOUS TENSION ET PEUT
DÉMARRER ACCIDENTELLEMENT.
RETIREZ LE BLOC DE BATTERIE DE LA
SCIE À LONG MANCHE AVANT DE FIXER
L’ARBRE EXTENSIBLE, LA BARRE ET LA
CHAÎNE.
Déposez la batterie en veillant à porter des
gants. Assurez-vous que le coussinet de
barre, le pignon d’entraînement et la tige de
tension sont exempts de débris.

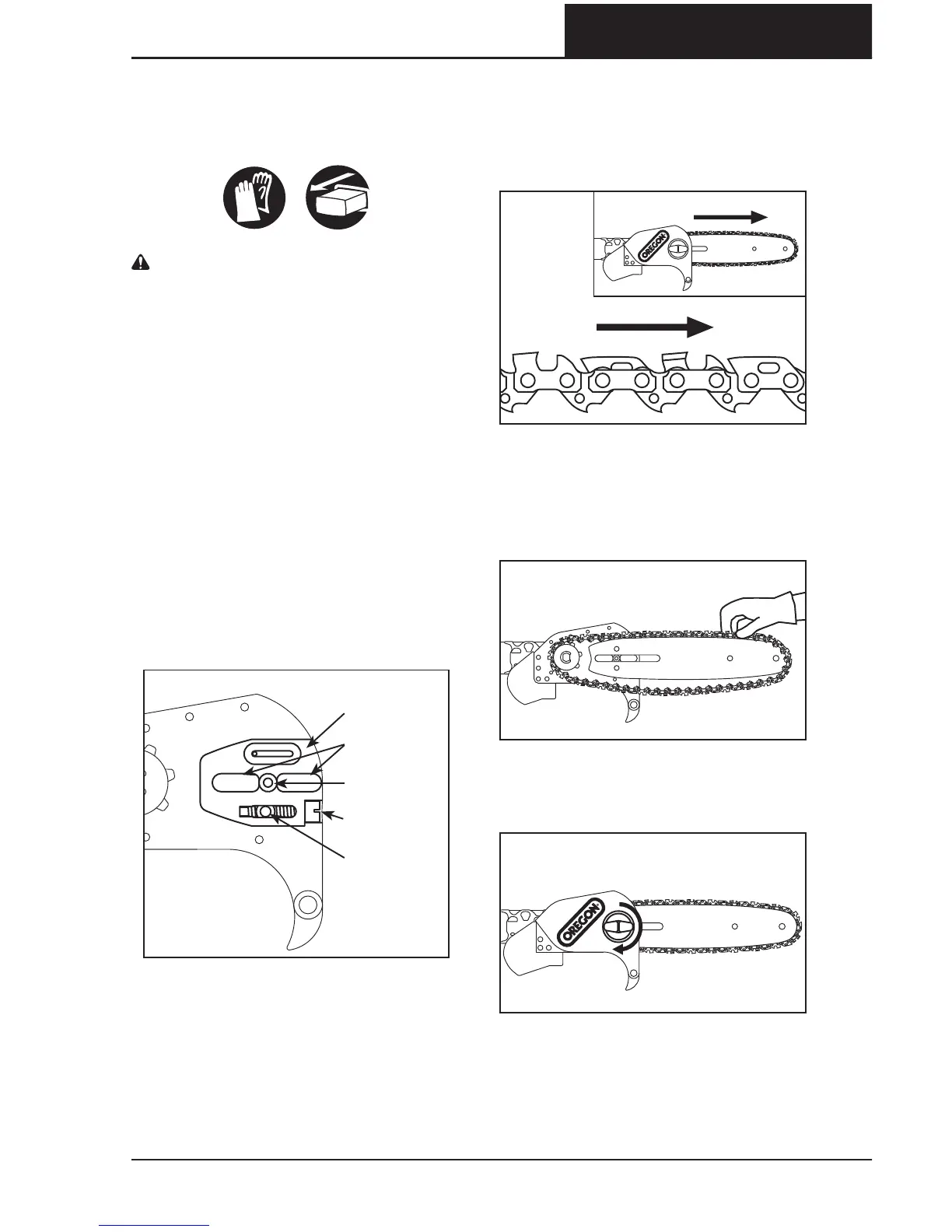

• Réglez la vis de tension aussi loin que
possible vers l’arrière de la tête de coupe.
• Placez le guide-chaîne sur le coussinet de
barre en faisant glisser la fente de la barre
sur la bride d’alignement (Fig. ), en vous
assurant que la tige de tension est insérée
dans l’orifice inférieur de la queue de la
barre.
• Enroulez la chaîne de tronçonneuse sur le
pignon d’entraînement de sorte que les
bords tranchants de la denture le long du
haut de la barre soient dirigés à l’opposé de
la tête de coupe (Fig. ).
• Passez la chaîne dans la rainure de la barre
et glissez la barre loin du moteur pour
supprimer le jeu de la chaîne (Fig. ).
Réglez la position de la tige de tension
jusqu’à ce qu’elle s’engage dans l’orifice de
la barre.
• Installez le panneau latéral, en veillant à ce
que l’attrape-chaîne soit correctement inséré
dans son orifice, puis serrez légèrement le
bouton du panneau latéral (Fig. ).
IMPORTANT : LA CHAÎNE DE
TRONÇONNEUSE DOIT ÊTRE
CORRECTEMENT TENDUE AVANT
UTILISATION. VOIR LA SECTION
 MISE EN TENSION DE LA CHAÎNE DE
TRONÇONNEUSE .
GOUJON DE
FIXATION
BRIDE
D’ALIGNEMENT
COUSSINET
DE BARRE
VIS DE
TENSION
TIGE DE
TENSION
FIG. 8
FIG. 9
FIG. 10
FIG. 11
