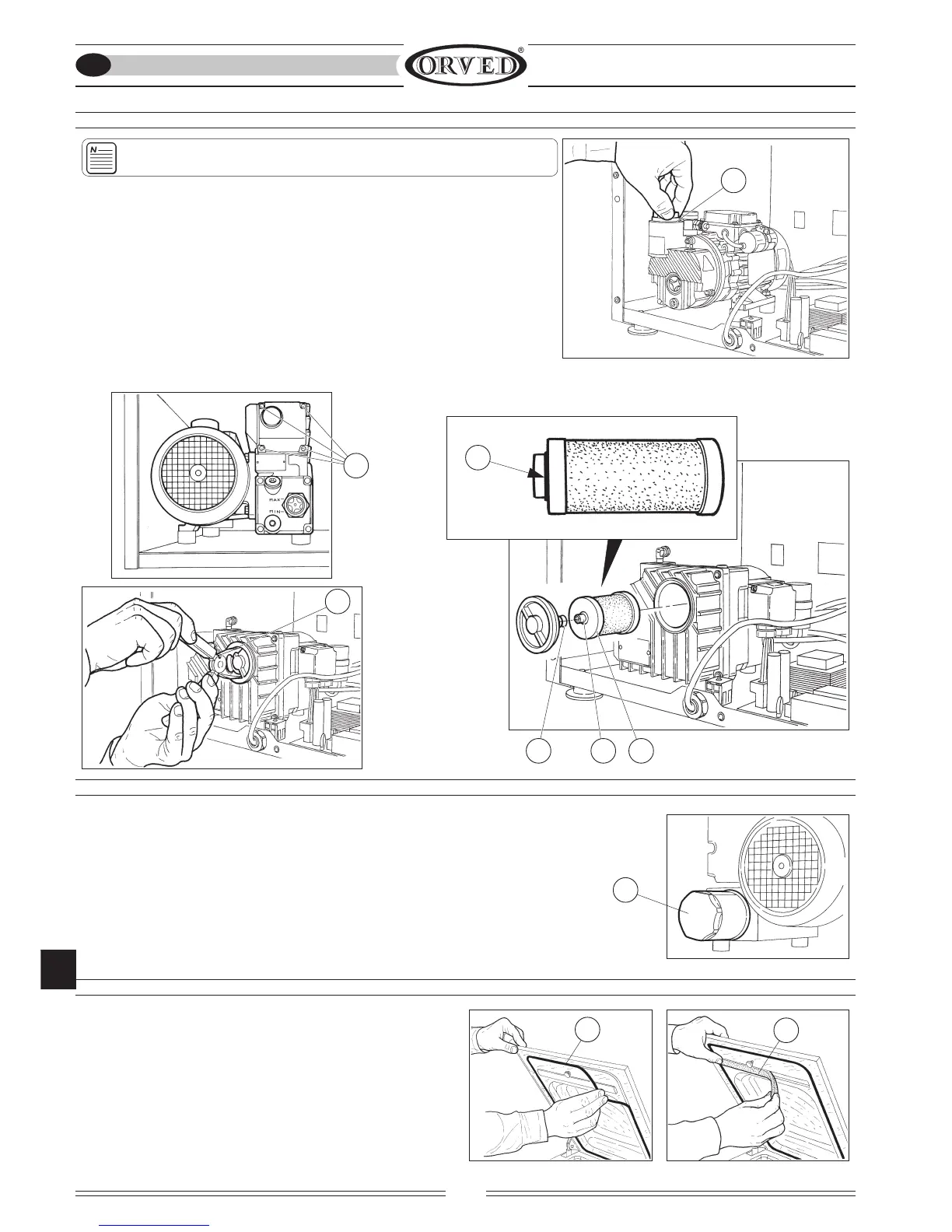

7.4.3 SOSTITUZIONE DEL FILTRO DEPURATORE DELLA POMPA
AVVERTENZA: Questa procedura deve essere effettuata da personale qua-
lificato.
1) Rimuovere il pannello posteriore in acciaio inox della macchina.
2) • Pompe da 4mc/h (MULTIPLE P4): svitare il filtro in senso antiorario (A).
• Pompe da 8, 12,18 e 25 mc/h (MULTIPLE P8, VM12, VM16, VM40N, VM18, VM18H,
VM53): svitare il tappo (B) sul corpo pompa con una pinza.
• Pompe da 60 e 100 mc/h (VM53H versione con pompa da 60 mc/h, VM19, VM1800,
VM20, VM30, VM20 Tandem): svitare le quattro viti (C) del coperchio filtro.
3) Estrarre il filtro (D) dalla sede.
4) Inserire il nuovo filtro controllando che l’O-ring (E) sia in posizione corretta.
5) Chiudere il coperchio calzando la molla (F) sopra la sporgenza del filtro (G).
7.4.5 SOSTITUZIONE GUARNIZIONE COPERCHIO E SILICONE ROSSO
1) Aprire il coperchio in plexiglas.
2) Togliere la guarnizione del coperchio (I) o la striscia di silicone rosso
(L) e pulire le sedi da eventuali residui di sporco.
3) Inserire la nuova guarnizione premendola fino in fondo alla cava.
4) Eseguire un ciclo di vuoto per assestare la guarnizione nella sede.
A
•
7.4.4 SOSTITUZIONE DEL FILTRO DELL’OLIO - MOD. VM53H con pompa 60mc/h - VM19 - VM1800 - VM20 - VM30
Il filtro dell’olio (H) va cambiato ogni 1000 ore di funzionamento. Per la sostituzione, chiamare un Centro di
Assistenza Tecnica autorizzato.
•
L
•
I
F G D
•
•
•
E
H
•
•
B
C
•
•
•
•
