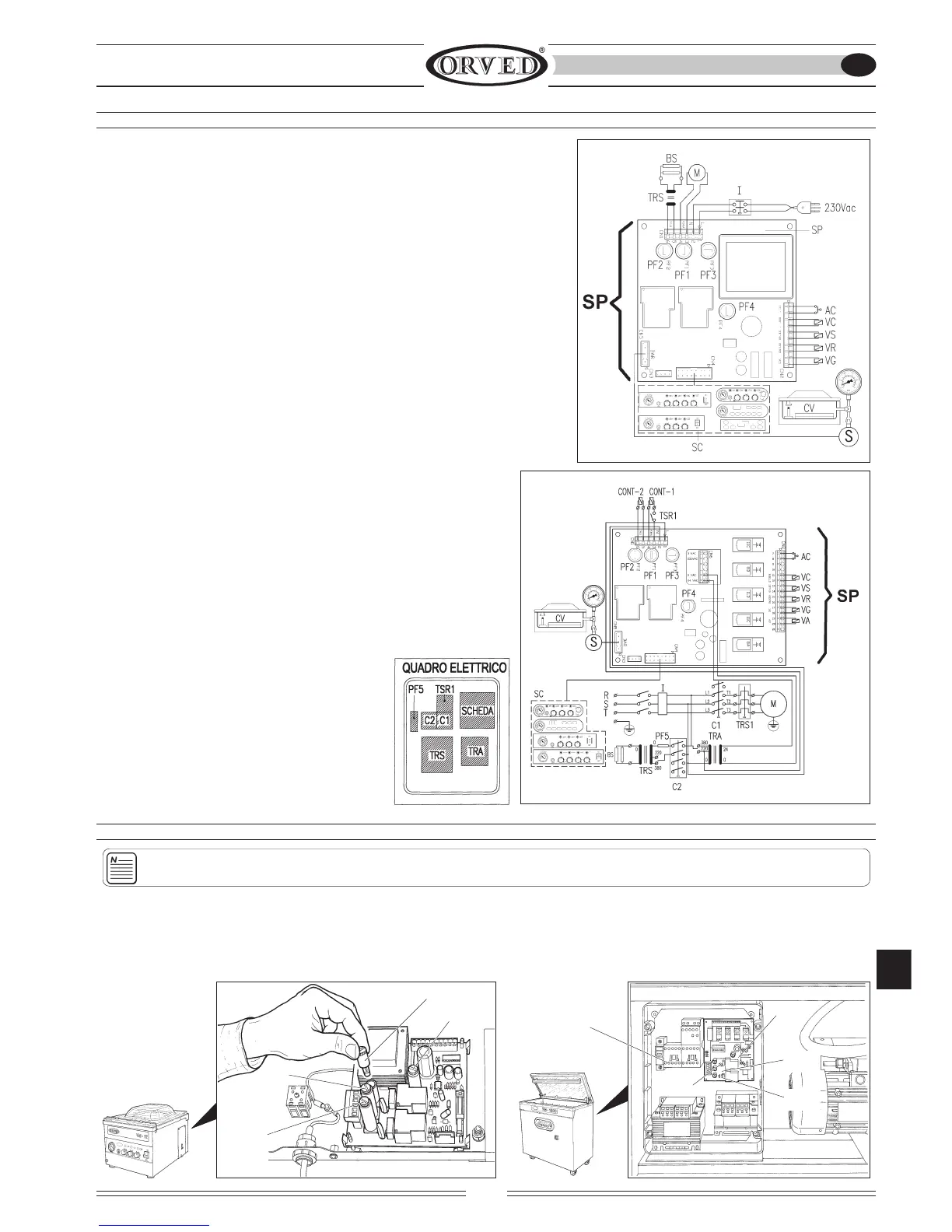

7.4.6 SCHEMI ELETTRICI
7.4.6.1 SCHEMA ELETTRICO MONOFASE
MULTIPLE P4/P8
VM12-VM16-VM18-VM18H-VM40N-VM53-VM53H
SP Scheda potenza
AC Avviamento ciclo
VC Valvola cuscinetto sottobarra
VS Valvola funzione softair
VR Valvola rientro aria
VG Valvola immissione gas
CV Camera a vuoto
PF1 Fusibile protezione pompa
PF2 Fusibile protezione barra saldante
PF3 Fusibile di protezione scheda di potenza
PF4 Fusibile di protezione scheda di potenza
S Sensore vuoto
M Motore pompa vuoto
I Interruttore generale
SC Scheda elettronica comandi
BS Barra saldante
TRS Trasformatore Saldatura
7.4.6.2 SCHEMA ELETTRICO TRIFASE
VM18-VM18H-VM53-VM53H-VM19
VM20-VM30-VM1800-VM20 TANDEM
SP Scheda potenza
AC Avviamento ciclo
VS Valvola funzione softair
CONT1 Teleruttore pompa
VC Valvola cuscinetto sottobarra
B Valvola rientro aria
CONT2 Teleruttore saldatura
VG Valvola immissione gas
VA Valvola aspirazione
TRA Trasformatore scheda
CV Camera a vuoto
TSR1 Termica salvamotore pompa
TRS Trasformatore Saldatura
PF1 Fusibile protezione pompa
PF4 Fusibile di protezione scheda di potenza
PF2 Fusibile protezione barra saldante
PF5 Fusibile di protezione ceramico
PF3 Fusibile di protezione scheda di potenza
SC Scheda elettronica comandi
S Sensore vuoto
M Pompa vuoto
I Interruttore generale
PF1
PF2
PF3
PF4
•
•
•
•
PF4
PF2
PF1
PF5
PF3
•
AVVERTENZA: Questa procedura deve essere effettuata da personale qualificato.
1) Disinserire la spina dalla rete.
2) Levare il pannello posteriore e estrarre la capsula portafusibile ruotandola in senso antiorario di circa mezzo giro e sostituire il fusibile bruciato con
un fusibile di uguali caratteristiche (vedere tabella dati tecnici pag. 8).
3) ATTENZIONE: Nei modelli Trifase il fusibile ceramico PF5 non è fissato sulla scheda di potenza ma è posizionato lateralmente ai teleruttori all’interno
del quadro elettrico.
SOSTITUZIONE FUSIBILI
MANUTENZIONE
