Descripción técnica "Hydrocontrol MTR" (lead-free)
56
Dimensión (pulgadas) según el diámetro nominal:
* Tamaño de la llave

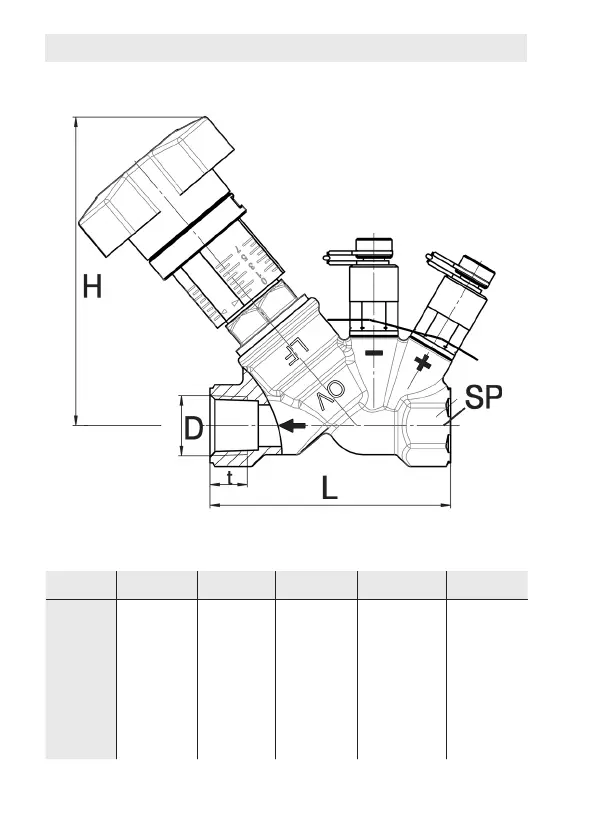

Figura 3:
Diagrama de dimensiones del modelo con conexión roscada NPT
DN D t L H SP*
15 NPT½ 0,54 3,43 4,49 1,06
20 NPT¾ 0,56 3,78 4,57 1,26
25 NPT1 0,66 4,02 4,69 1,61
32 NPT1¼ 0,68 4,69 5,35 1,97
40 NPT1½ 0,68 5,20 5,51 2,17
50 NPT2 0,70 6,42 5,94 2,76
