oventrop Hydrocontrol MTR - Page 57

"Hydrocontrol MTR" (lead-free) Descripción técnica
57

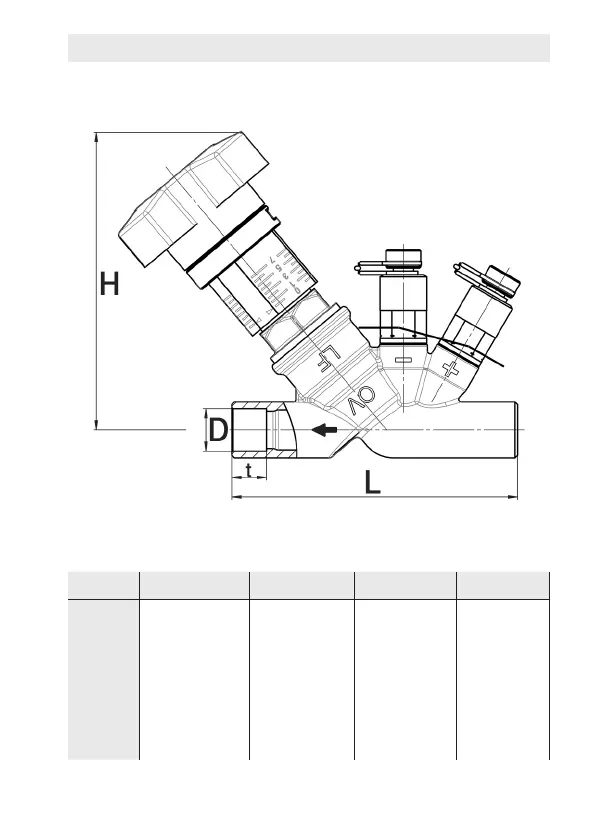

Figura 4:
Diagrama de dimensiones del modelo con conexión soldada
Dimensión (pulgadas) según el diámetro nominal:
DN D t L H
15 0,627 0,51 4,21 4,49
20 0,877 0,75 4,80 4,57
25 1,128 0,91 5,04 4,69
32 1,378 0,98 5,79 5,35
40 1,628 1,10 6,38 5,51
50 2,128 1,34 7,56 5,94
