DEUTSCH
1. ALLGEMEINES
DieseAnleitungenthältzusammengefassteHinweisezum
InstallationsortundderEinbaumethodederKlimaanlage.Vor
Beginn der Arbeiten lesen Sie bitte alle Anleitungen für die
Innen-undAußengerätesorgfältigdurch,undvergewissern
Sie sich, das alle beim System mitgelieferten Zubehörteile
vorhanden sind.
1-1. Für die Installation erforderliche Werkzeuge
(nicht mitgeliefert)
1. Schlitzschraubendreher
2. Kreuzschlitzschraubendreher
3. Messer oder Abisolierzange
4. Messband
5. Wasserwaage
6. StichsägeoderLochsäge
7. Bügelsäge
8. Bohrspitzen
9. Hammer
10. Bohrer
11. Rohrschneider
12. Bördelgerät
13. Drehmomentschlüssel
14. VerstellbarerSchraubenschlüssel
15. Reibahle (zum Entgraten)
1-2. Mit dem Gerät geliefertes Zubehör

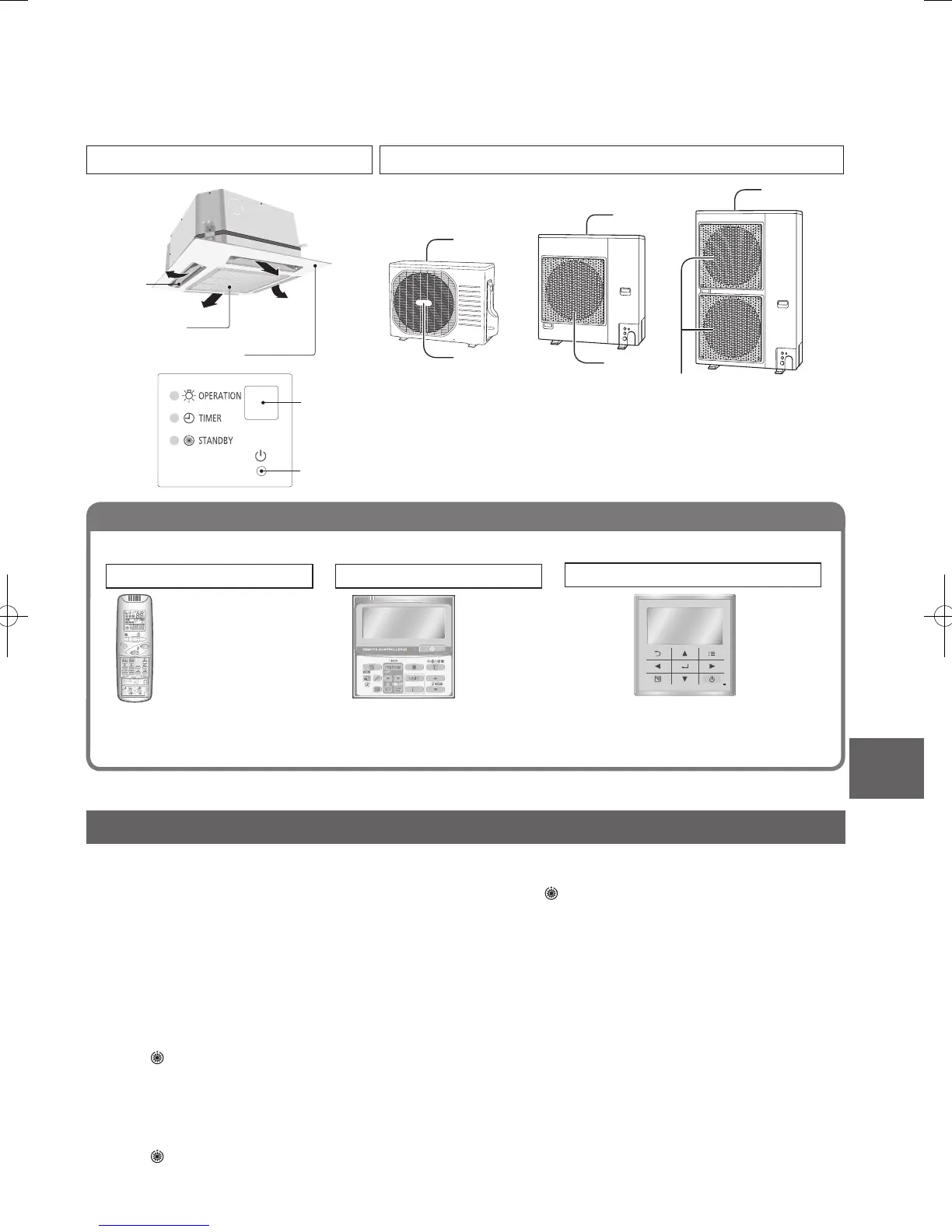

Vierweg-Kassette 60 × 60 (Typ Y2)
Bezeichnung Anzahl
Ablaufschlauch mit
Schelle
1
Wärmeisolierung
2
Binder 4
Unterlegscheibe M10
8
Schraube M5
4
Bedienungsanleitung
1
Einbauanleitung
1
●
 M10-SchraubenalsHängeankerverwenden.
●
 Hängeankerund-mutternvomlokalenFachhandelbeziehen.
1-3. Art der Kupferleitung und des Isoliermaterials
Wenn Sie diese Materialien separat von einem örtlichen
Zulieferer kaufen möchten, benötigen Sie folgende Artikel:
1. Deoxidierte,vergüteteKupferleitungalsKühlmittelleitung.
2. GeschäumtePolyethylen-Isolierungfürdie
KühlmittelleitungenindergenauenLeitungslänge.Die
WandstärkederIsolierungsolltenichtwenigerals8mm
betragen.
3. IsolierterKupferdrahtfürdieAußenverdrahtung.Der
QuerschnittrichtetsichnachderGesamtlängedes
Kabels. Weitere Einzelheiten siehe 4. ELEKTRISCHE
VERKABELUNG.
VORSICHT
Machen Sie sich mit den örtlichen Vorschriften und
Richtlinien vertraut, bevor Sie Kabel kaufen. Informieren
Sie sich ebenfalls über Vorschriften und Beschränkungen,
die zu beachten sind.
1-4. Zusätzliche Materialien, die für die Installation
notwendig sind
1. Kühlband (bewehrt)
2. Isolierte Klammern, um die Kabel zu verbinden (siehe
örtlicheVorschriften.)
3. Kitt
4. Kühlschmierfett
5. Klammern oder Rohrschellen, um die Kühlmittelleitungen
zu befestigen
6. Waage zur Gewichtsbestimmung
