Ca. 20 mm
Leitungsverlegerichtung
Bewegungsrichtung
der
Dekorverkleidung
Frontgitter-Befestigungsschrauben
(4 Stück)
DieseSchraube
nachAufhängendes
Gitterrahmens zuerst
anziehen
Befestigung mit der provisorischen
Befestigungsschraube
Abb. 7-4
VORSICHT
● Im Voraus die Höhe von der Decke zum Gerät prüfen.
● Die Ausrichtung bei der Anbringung des Frontgitters ist
von der Ausrichtung des Geräts abhängig.
● Zur Befestigung der Dekorverkleidung nur die
mitgelieferten Schrauben mit einer Länge von 35 mm
verwenden.
●
Keine anderen, längeren Schrauben verwenden, da diese
die Ablaufwanne und andere Bauteile beschädigen könnten.
(3) DieDekorverkleidungbündigmitderDeckenfläche
montieren und sicherstellen, dass kein Zwischenraum
vorhandenist.SollteeinZwischenraumzwischenDecke
undDekorverkleidungvorliegen,dieHöhedesInnengeräts
korrigieren.
BeispielfürvorschriftsmäßigenEinbau
Klimagerät
Decke
Dekorverkleidung
DieIsolierung(diesenTeil)so
anbringen, dass keine Kaltluft leckt.
Luft
Abb. 7-5
BeispielfürunvorschriftsmäßigenEinbau
Kaltluft leckt (nicht
vorschriftsmäßig)
Klimagerät
Decke
Dekorverkleidung
Luft
Abb. 7-6
(4) DieSteuerkastenabdeckungdesInnengerätsöffnen.
(3 Schrauben)
(5) DenSteckverbinderderDekorverkleidungfestinLMund
WLderInnengerät-Leiterplatteeinführen.
Daraufachten,dassdasKabelnichtzwischen
Steuerleiterplatte und Steuerleiterplattenabdeckung
eingeklemmt wird.
(6) Nach Abschluss der vorangehenden Arbeiten die entfernten
Teile in umgekehrter Ausbaureihenfolge wieder einbauen.
MasseschraubeLM (CN033) WL (CN130)
Abb. 7-7
WARNUNG
Unbedingt die Leine für das Lufteinlassgitter einhängen,
um einen Fall des Gitters mit möglicher Verletzung zu
vermeiden.
DieLeine
einhängen
Lufteinlasgitter
Sperrklinke
Sperrklinke
Abb. 7-8

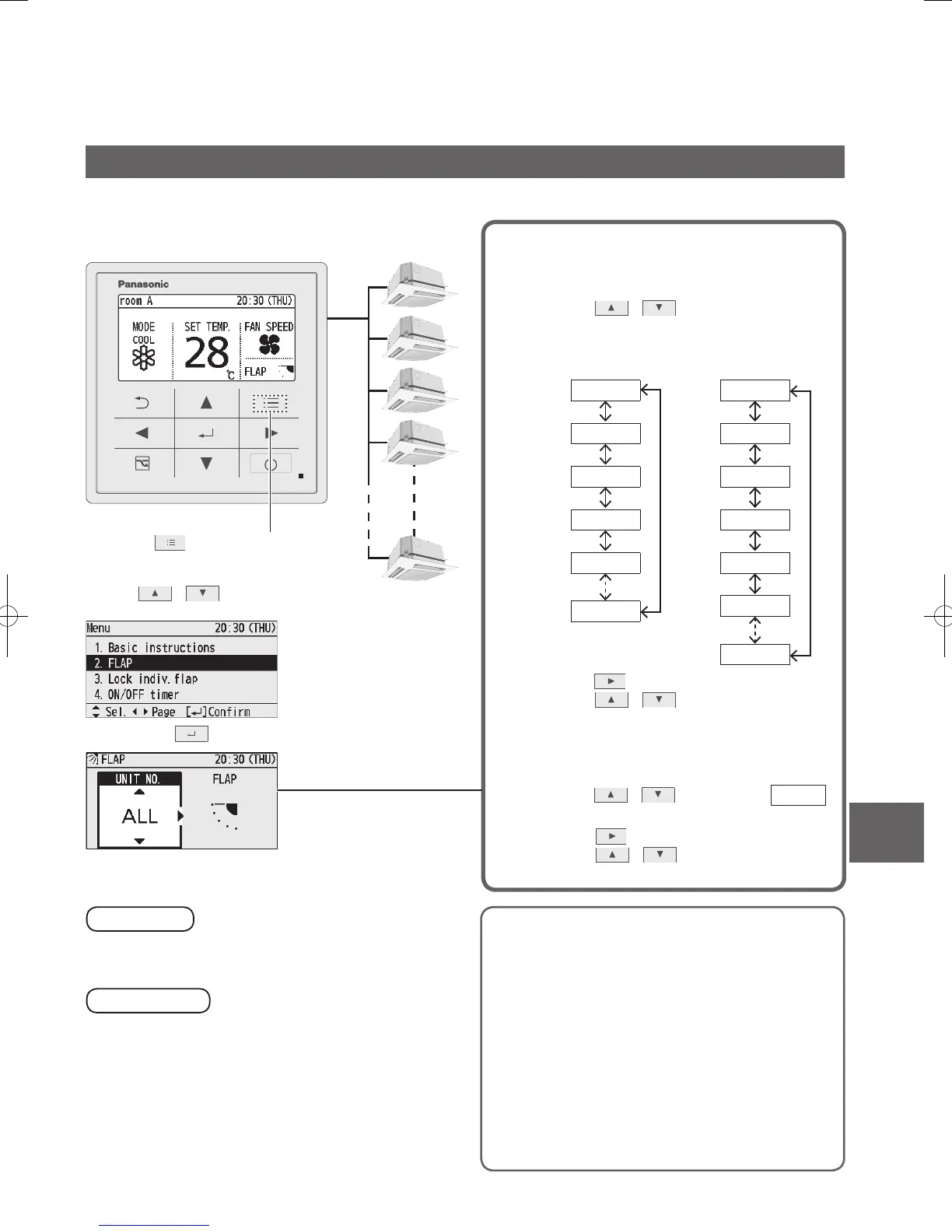

7-3. Bei Verwendung der kabellosen Fernbedienung
anstelle der Kabelfernbedienung
Wenn die kabellose Fernbedienung verwendet werden soll, den
Schalter(SW502)anderSteuerleiterplattedesInnengerätsauf
ON schieben.
• WenndieseEinstellungnichtdurchgeführtwird,trittein
Alarm auf.
(DieBetriebslampeamDisplayblinkt.)
Verkleidungsabdeckung
3SchraubenundVerkleidungsabdeckung
entfernen
Leiterplatte unter
Verkleidungsabdeckung
Schieben
RückansichtderDekorverkleidung
Drahtbündel
Einstellungsstatus
ON (An): Kabellose Fernbedienung:
Hauptfunktion, Kabelfernbedienung:
Nebenfunktion
OFF (Aus): Kabelfernbedienung:
Hauptfunktion, kabellose Fernbedienung:
Nebenfunktion(beiVersand)
