ITALIANO
1. INFORMAZIONI GENERALI
Questomanualeillustrabrevementedoveecomeinstallare
il condizionatore dell’aria. Prima d’iniziare si raccomanda di
leggere tutte le istruzioni fornite per le unità interne ed esterne e
di verificare la presenza di tutti gli accessori elencati.
1-1. Utensili necessari per l’installazione (non in
dotazione)
1. Cacciavite a testa piatta
2. Cacciavite a croce
3. Coltellino o pinza spelacavi
4. Misuratore a nastro
5. Livella da muratore
6. Sega lunga o sega a tazza
7. Seghetto
8. Punte da trapano
9. Martello
10. Trapano
11. Tagliatubi
12. Svasatubi
13. Chiave dinamometrica
14. Chiave inglese
15. Alesatore (per rimuovere le bavature)
1-2. Accessori in dotazione all’unità

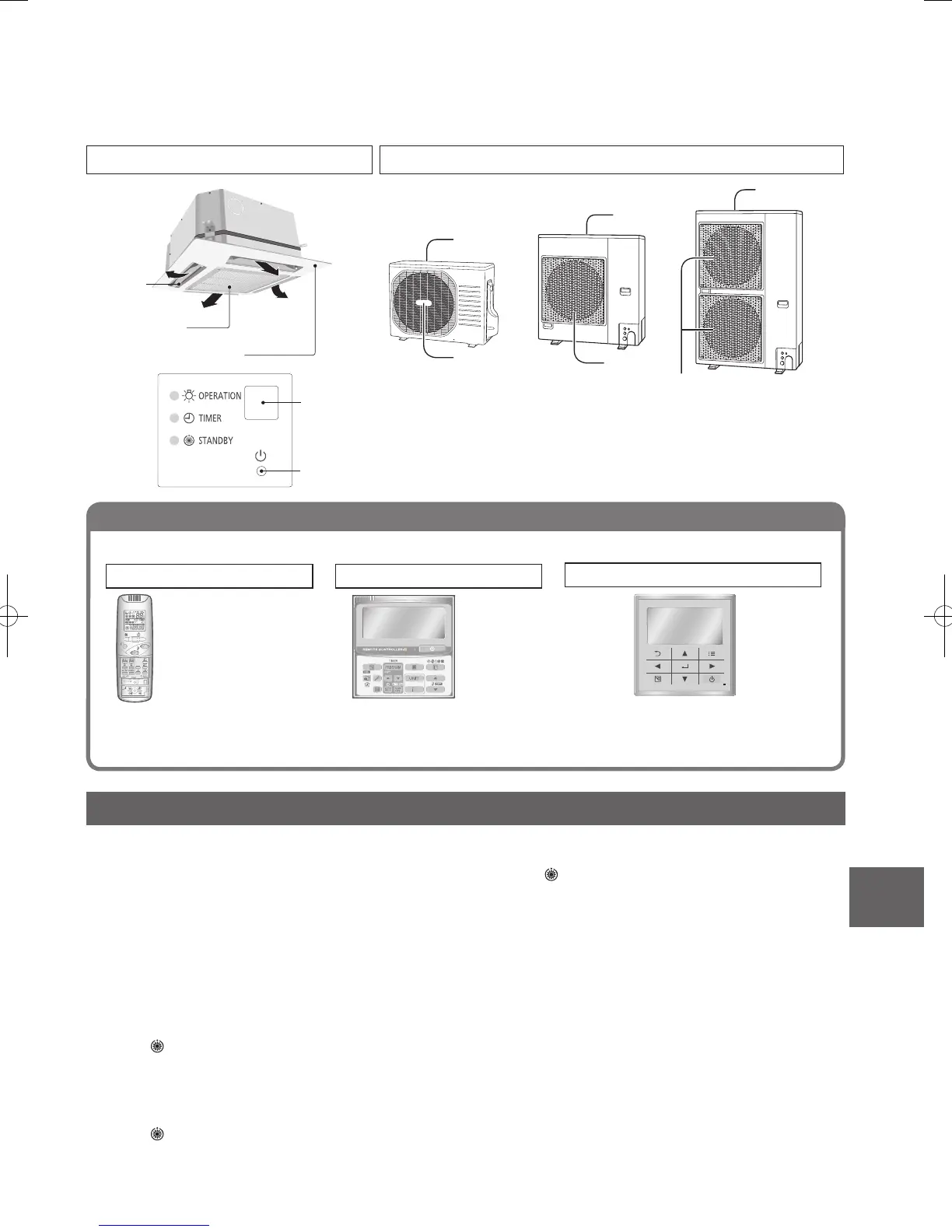

A cassetta a 4 vie, 60 × 60 (tipo Y2)
Nome Q.t
Tubo flessibile di
scarico con fascetta di
serraggio
1
Isolamento termico
2
Fascetta 4
Rondella piana per
M10
8
ViteM5
4
Istruzioni per l’uso
1
Istruzioni di
installazione
1
●
Usare bulloni di sospensione M10.
●
I dadi e i bulloni di sospensione vanno acquistati in loco.
1-3. Tipo di tubi di rame e materiale isolante
Se si desidera acquistare i materiali a parte presso un
rivenditore locale, saranno necessario:
1. Tubo di rame ricotto disossidato per la tubazione del
refrigerante.
2. Isolamento in polietilene espanso per tubi in rame della
lunghezza necessaria a coprire interamente le tubazioni.
Lo spessore dell’isolamento non deve essere inferiore a
8 mm.
3. Cavi in rame isolati per il cablaggio. Lo spessore
dei cavi varia a seconda della loro lunghezza totale.
Per informazioni dettagliate, vedere la sezione
4. COLLEGAMENTI ELETTRICI.
ATTENZIONE
Prima di acquistare i cavi elettrici, verificarne la conformità
alle normative elettriche locali. Controllare inoltre eventuali
istruzioni o limiti specifici.
1-4. Materiali aggiuntivi per l’installazione
1. Nastro per refrigerazione (rinforzato)
2. Graffette o morsetti isolati per il collegamento dei cavi (in
conformità con le norme locali.)
3. Stucco
4. Lubrificante per tubazioni di refrigerante
5. Fascette o staffe per il fissaggio delle tubazioni del
refrigerante
6. Bilancia
