Panasonic DMR-EZ49VEB

S-5
REF No. PIN No. REC PB EE
P9703 1 0 0 0
P9703 2 0 0 0
P9703 3 0 0 0
P9703 4 0 0 0
P9703 5 0 0 0
P9703 6 0 0 0
P9703 7 0 0 0
P9703 8 0 0 0
P9703 9 0 0 0
P9703 10 0 0 0
P9703 11 0 0 0
P9703 12 0 0 0
P9703 13 3 3 3
P9703 14 12.3 12.3 12.3
P9703 15 3.2 3.2 3.2
P9703 16 12.3 12.3 12.3
P9703 17 3.2 3.2 3.2
P9703 18 0 0 0
P9703 19 0.7 0.7 0.7
P9703 20 0 0 0
P9703 21 3.2 3.2 3.2
P9703 22 5 5 5
P9703 23 3.3 3.3 3.3
P9703 24 5 5 5
P9703 25 5 5 5
P9703 26 3.3 3.3 3.3
P9703 27 0 0 0
P9703 28 3.1 3.1 3.1
P9703 29 2.5 2.5 2.5
P9703 30 4.7 4.7 4.7
P9703 31 2.5 2.5 2.5
P9703 32 3.3 3.3 3.3
P9703 33 0 0 0
P9703 34 3.3 3.3 3.3
P9703 35 0 0 0
P9703 36 3.2 3.2 3.2
P9703 37 0 0 0
P9703 38 3.2 3.2 3.2
P9703 39 0 0 0
P9703 40 0 0 0
P9703 41 0 0 0
P9703 42 - - -
P9703 43 0 0 0
P9703 44 1.7 1.7 1.7
P9703 45 0 0 0
P9703 46 0 0 0
P9703 47 0 0 0
P9703 48 3.3 3.3 3.3
P9703 49 0 0 0
P9703 50 3.3 3.3 3.3
P9703 51 0.5 0.5 0.5
P9703 52 6.1 6.1 6.1
P9703 53 0 0 0
P9703 54 6.1 6.1 6.1
P9703 55 0.8 0.8 0.8
P9703 56 - - -
P9703 57 0 0 0
P9703 58 3.3 3.3 3.3
P9703 59 0.8 0.8 0.8
P9703 60 3.8 3.8 3.8
P9703 61 0 0 0
P9703 62 3.8 3.8 3.8
P9703 63 0.5 0.5 0.5
P9703 64 12.4 12.4 12.4
P9703 65 0 0 0
P9703 66 12.4 12.4 12.4
REF No. PIN No. REC PB EE
P9703 67 0.9 0.9 0.9
P9703 68 12.4 12.4 12.4
P9703 69 0 0 0
P9703 70 12.4 12.4 12.4
P9703 71 1.8 1.8 1.8
P9703 72 12.4 12.4 12.4
P9703 73 0 0 0
P9703 74 12.4 12.4 12.4
P9703 75 2.1 2.1 2.1
P9703 76 5 5 5
P9703 77 0 0 0
P9703 78 0 0 0
P9703 79 - - -
P9703 80 0 0 0
P9703 81 0 0 0
P9703 82 0 0 0
P9703 83 0 0 0
P9703 84 0.3 0.3 0.3
P9703 85 0 0 0
P9703 86 0 0 0
P9703 87 0 0 0
P9703 88 0 0 0
Q7702 E 12.4 12.4 12.4
Q7702 C -0.1 -0.1 -0.1
Q7702 B 12.3 12.3 12.3
Q7710 E 0 0 0
Q7710 C 36.2 36.2 36.2
Q7710 B -0.1 -0.1 -0.1
Q9106 E 3.3 3.3 3.3
Q9106 C 6.1 6.1 6.1
Q9106 B 3.9 3.9 3.9
Q9202 E 0 0 0
Q9202 C 4.7 4.7 4.7
Q9202 B 0 0 0.1
Q9203 E 0 0 0
Q9203 C 0 0 0
Q9203 B 1.8 1.8 1.8
Q9204 E 0 0 0
Q9204 C 4.7 4.7 4.7
Q9204 B 0 0 0
Q9701 E 2.7 2.7 2.7
Q9701 C 0 0 0
Q9701 B 2.1 2.1 2.1
Q9702 E 2 2 2
Q9702 C 5 5 5
Q9702 B 1.6 1.6 1.6
Q9703 E 1.1 1.1 1.1
Q9703 C 11.3 11.3 11.3
Q9703 B 1.6 1.6 1.6
Q9704 E 7.6 7.6 7.6
Q9704 C 12.4 12.4 12.4
Q9704 B 11.3 11.3 11.3
Q9705 E 0 0 0
Q9705 C 2.4 2.4 2.4
Q9705 B 1.8 1.8 1.8
Q9706 E 1.8 1.8 1.8
Q9706 C 5 5 5
Q9706 B 1.6 1.6 1.6
Q10101 E 0 0 0
Q10101 C 6.8 6.8 6.8
Q10101 B 0.1 0.1 0.1
Q10102 1 1.2 1.2 1.2
Q10102 2 0.1 0.1 0.1
Q10102 3 0 0 0
Q10102 4 0.1 0.1 0.1
Q11200 1 8.9 8.9 8.9
REF No. PIN No. REC PB EE
Q11200 2 7.9 7.9 7.9
Q11200 3 0 0 0
Q11200 4 1.7 1.7 1.7
Q11270 1 12.3 12.3 12.3
Q11270 2 12.3 12.3 12.3
Q11270 3 6.2 6.2 6.2
Q11270 4 12.4 12.4 12.4
Q11270 5 12.3 12.3 12.3
Q11270 6 12.3 12.3 12.3
Q11700 1 3.8 3.8 3.8
Q11700 2 3.8 3.8 3.8
Q11700 3 8.8 8.8 8.8
Q11700 4 12.4 12.4 12.4
Q11700 5 3.8 3.8 3.8
Q11700 6 3.8 3.8 3.8
Q14301 1 6.1 6.1 6.1
Q14301 2 6.1 6.1 6.1
Q14301 3 10.1 10.1 10.1
Q14301 4 12.4 12.4 12.4
Q14301 5 6.1 6.1 6.1
Q14301 6 6.1 6.1 6.1
Q14302 1 6.1 6.1 6.1
Q14302 2 6.1 6.1 6.1
Q14302 3 6 6 6
Q14302 4 0 0 0
Q14302 5 6.1 6.1 6.1
Q14302 6 6.1 6.1 6.1
QR7701 E 0 0 0
QR7701 C 12.3 12.3 12.3
QR7701 B 0 0 0
QR9101 E 0 0 0
QR9101 C 6 6 6
QR9101 B 0 0 0
QR9703 E 0 0 0
QR9703 C 0 0 0
QR9703 B 4.9 4.9 4.9
QR9705 E 3.2 3.2 3.2
QR9705 C 4.8 4.8 4.8
QR9705 B 3.3 3.3 3.3
QR9706 E 3.2 3.2 3.2
QR9706 C 4.8 4.8 4.8
QR9706 B 3.3 3.3 3.3
QR10103 E 0 0 0
QR10103 C 0 0 0
QR10103 B 4.6 4.6 4.6
QR11200 E 0 0 0
QR11200 C 0.1 0.1 0.1
QR11200 B 4.6 4.6 4.6
QR11270 E 0 0 0
QR11270 C 0 0 0
QR11270 B 4.6 4.6 4.6
QR11700 E 0 0 0
QR11700 C 0 0 0
QR11700 B 4.6 4.6 4.6
QR11701 E 0 0 0
QR11701 C 4.4 4.4 4.4
QR11701 B 0 0 0
T11150 1 - - -
T11150 2 - - -
T11150 3 - - -
T11150 4 - - -
T11150 5 - - -
T11150 6 0 0 0
T11150 7 0 0 0
T11150 8 0 0 0
T11150 9 0 0 0
REF No. PIN No. REC PB EE
T11150 10 - - -
T11150 11 - - -
T11150 12 - - -

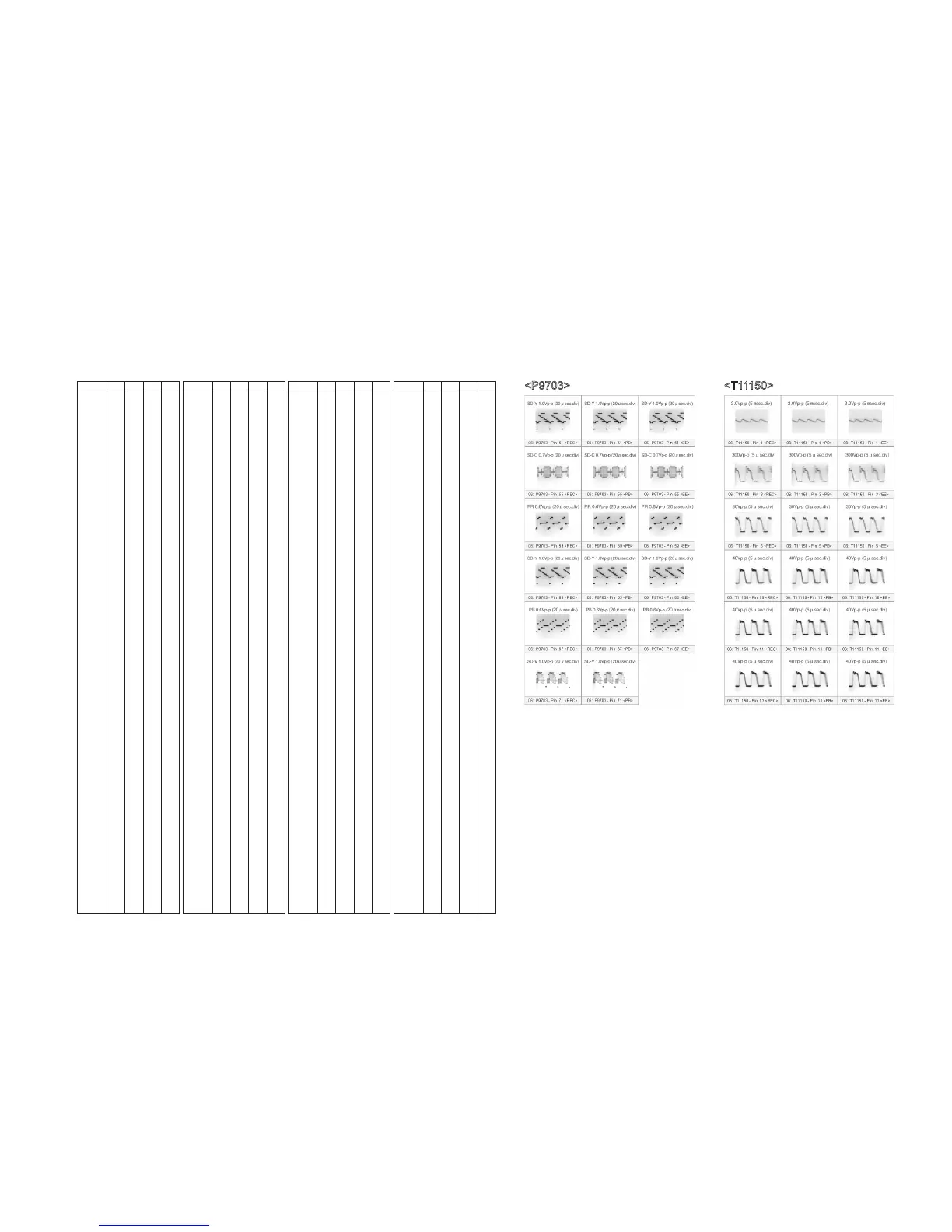

<P9703> <T11150>
