7

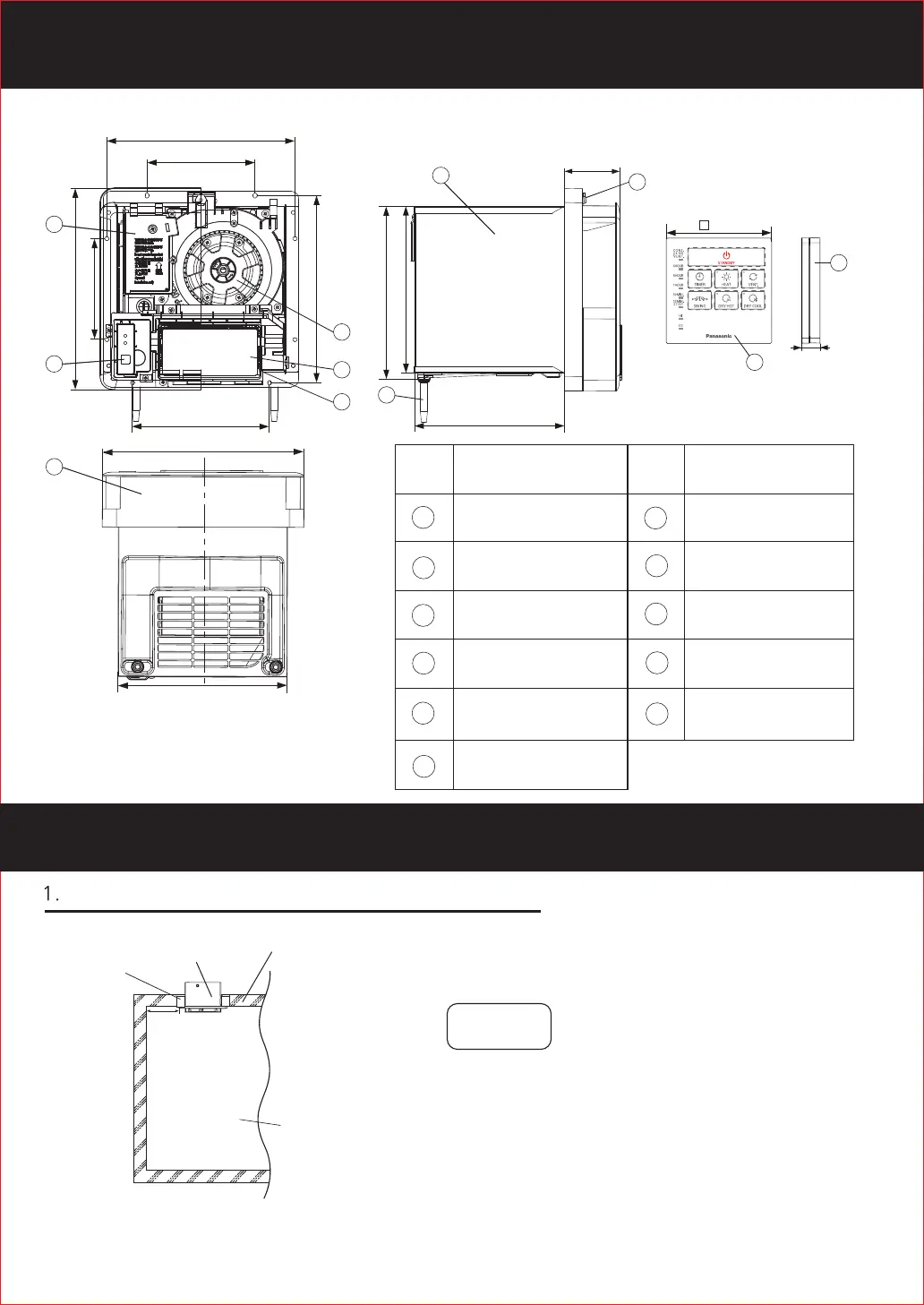

部件名稱和尺寸
安裝俯視示意圖
浴室大小的不同會影響 本 產品的暖房效果。
離窗簾和其他易燃材料 距 離200 mm以上。(安裝孔
鄰近窗簾和其他易燃材 料 時，需保證開口邊緣距 牆
壁的距離在250 mm以上。)
Install this product over 200 mm apart from
curtains or other flammable materials. (When
the mounting hole is adjacent to curtains or
other flammable materials, ensure that more
than 250 mm gap is required between the hole
edge and wall.
The bathroom size may affect the
heating performance of this product.
Installation diagram (Top View)
Unit: mm
Wall
Window
Bathroom
Product
單位：mm
產品
浴室
牆
窗
提示事項
Notice
安裝方法
PART NAMES AND DIMENSIONS
HOW TO INSTALL
250
以上
7
8
Unit: mm
單位：mm
No . No .
Part name Part name
Fan
Main body
Louver assembly
Signal receiver
Heater assembly
Baffle plate
Remote control
Cord cover
Filter assembly
1
8
2
9
3
10
11
4
5
6
7
序號
序號
部件名稱
部件名稱
接線蓋板
扇葉
面板組合
機體
遙控器
Controller holder
遙控器底座
信號接收器
加熱器組合
導風板
過濾網組合
1
5
2
3
4
6
9
11
10
15
86
261
150
140
280
190
260
76
240
230
210
235
280
Drain
排水管
