3 Service Navigation

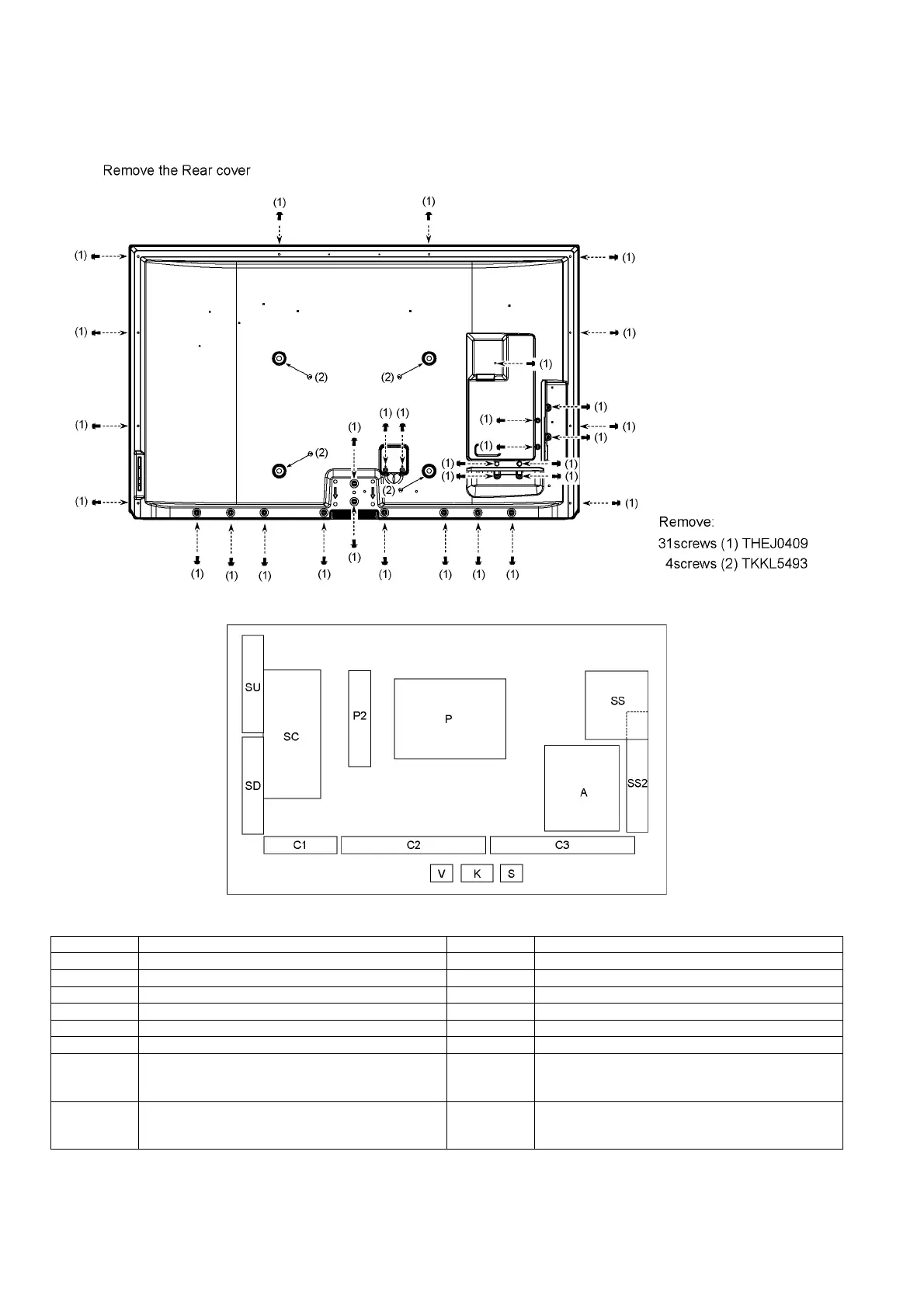

3.1. PCB Layout
Board Name Function Board Name Function
P Power Supply C1 Data Driver (Lower Right)
P2 Power Supply C2 Data Driver (Lower Center)
A Main AV input, processing C3 Data Driver (Lower Left)
K Remote receiver, Power LED, C.A.T.S sensor SC Scan Drive
S Power switch SS Sustain Drive
V 3D Eyewear transmitter SS2 Sustain out
SU Scan out (Upper)
Non serviceable.
SU-Board should be exchanged for service.
SD Scan out (Lower)
Non serviceable.
SD-Board should be exchanged for service.
