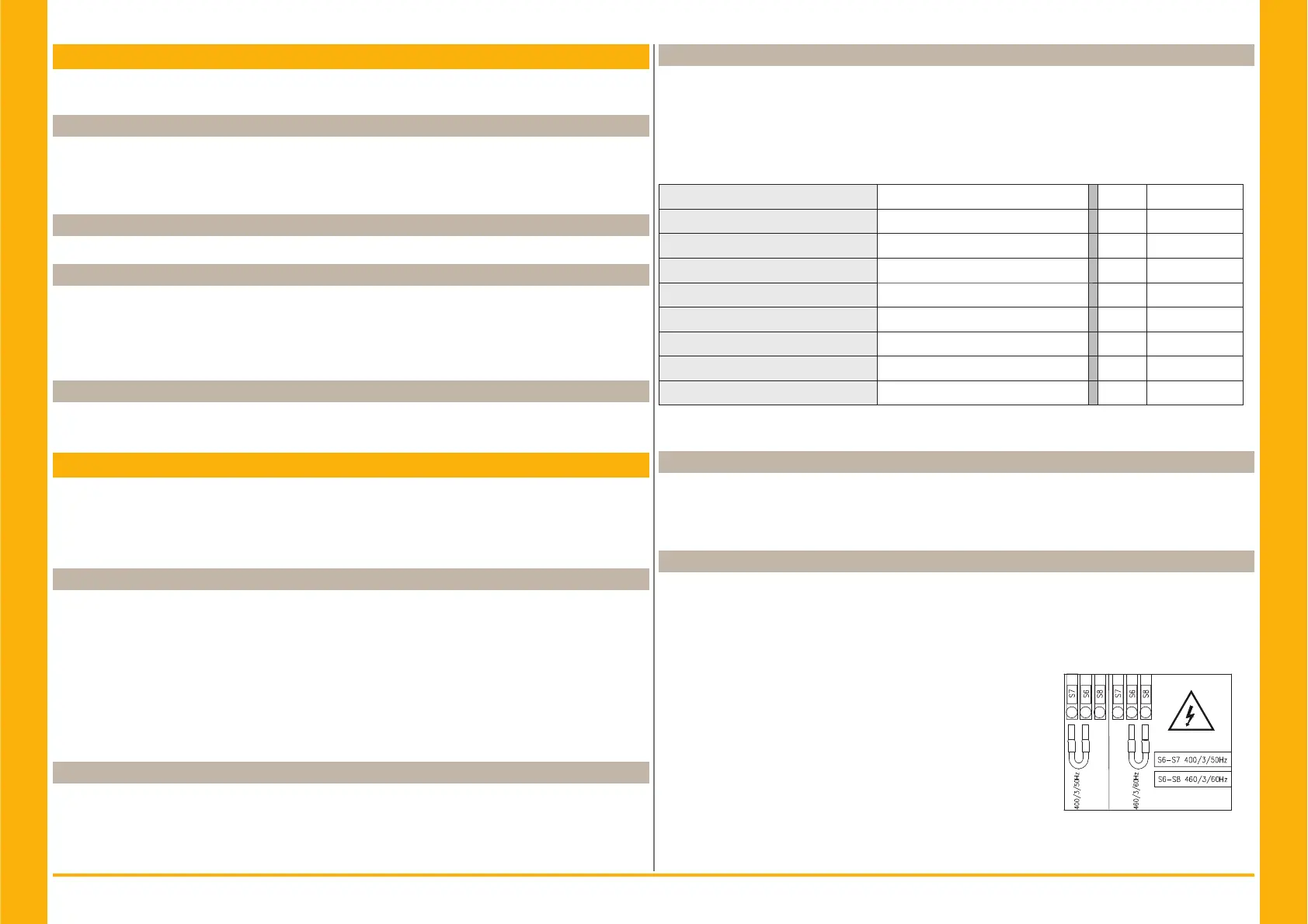

3/20
PSE 120-350
2 Introdução
Este manual faz referência a secadores por refrigeração projetados para remover o vapor de água do
ar comprimido.
2.1 Transporte
A unidade embalada deve permanecer:
na posição vertical;
protegida contra os agentes atmosféricos;
protegida contra embates.
2.2 Movimentação
Utilizar um empilhador adequado ao peso a elevar, evitando qualquer tipo de embates.
2.3 Inspecção
Antes de saírem da fábrica, todas as unidades são montadas, cabladas, carregadas com refrigerante
e óleo e testadas nas condições de trabalho padrão;
após receber a máquina, verifi car o respectivo estado: comunicar imediatamente à empresa de
transporte eventuais danos;
desembalar a unidade o mais perto possível do local de instalação.
2.4 Armazenamento
Se for necessário colocar unidades em cima umas das outras, obedecer às notas indicadas na embala-
gem. Manter a unidade embalada num local limpo e protegido da humidade e intempéries.
3 Instalação
Y Instale dentro de casa em uma área limpa e seca que seja protegida das intempéries, luz solar
direta e / ou outras condições adversas.
! O produto instalado deve ser adequadamente protegido contra risco de incêndio (ref. EN378-3).
3.1 Modo
Y Respeite as indicações fornecidas nos parágrafos 9.2 e 9.3.
Todos os secadores devem ser equipados com um adequado sistema de pré-fi ltragem próximo da
entrada de ar. O vendedor não será obrigado a compensar ou reembolsar o cliente por qualquer pro-
blema causado, directa ou indirectamente, pela ausência de pré-fi ltragem.
Y O elemento pré-fi ltrante (para uma fi ltragem até 3 mícrones ou inferior) deve ser substituído
pelo menos uma vez por ano ou no intervalo indicado pelo fabricante.
Y Ligar correctamente o secador às uniões de entrada/saída de ar comprimido.
3.2 Espaço operativo
Y Deixar um espaço de 1,5 metros em volta da unidade.
Deixar 2 metros de espaço sobre o secador nos modelos de expulsão vertical do ar de condensação.
3.3 Versão condensador
Versão a ar (Ac)
Não criar situações de recirculação de ar na zona de refrigeração.
Não obstruir as grelhas de ventilação.
Versão a água(Wc)
Se não for fornecido, instale um fi ltro da instalação na entrada de água de condensação.
Y, Características da água de condensação de entrada:
Temperatura ≥50°F (10°C) CL
-
<50 ppm
ΔT IN/OUT 5-15°C CaCO
3
70-150 ppm
Max % de glicol 50 O
2
<0.1 ppm
Pressão 43.5-145 PSIg (3-10 barg) Fe <0.2 ppm
PH 7.5-9 NO
3
<2 ppm
Condutividade eléctrica 10-500 μS/cm HCO
3
- 70-300 ppm
Índice de saturação de Langelier 0-1 H
2
S <0.05 ppm
SO
4
2-
<50 ppm CO
2
<5 ppm
NH
3
<1 ppm Al <0.2 ppm
Para águas de refrigeração especiais (desionizada, desmineralizada, destilada), os materiais padrão
previstos para o condensador podem não ser adequados. Nesse caso, queira contactar o fabricante.
3.4 Sugestões
Para não danifi car os componentes internos do secador e do compressor de ar, evitar as instalações
em que o ar do ambiente em volta contém contaminantes sólidos e/ou gasosos: atenção, assim, a
enxofre, amoníaco, cloro e instalações em ambientes marítimos. Para as versões com ventiladores
axiais é desaconselhada a canalização do ar extraído.
3.5 Ligação eléctrica
Use approved cable in conformity with the local laws and regulations (for minimum cable section, see
par. 9.3).
Install a differential thermal magnetic circuit breaker with contact opening distance 3 mm ahead of
the system (RCCB - IDn = 0.3A) (see the relevant current local regulations).
The nominal current In of the magnetic circuit breaker must be equal to the FLA with an intervention
curve type D.
Selecione a fonte de alimentação e insira uma ponte conforme
mostrado abaixo:
S7-S6 para 400/3/50
S8-S6 para 460/3/60
Dentro do painel elétrico existe uma etiqueta de instruções.
