Italiano
3/20
PSE 120-350
2 Introduzione
Questo manuale fa riferimento agli essiccatori frigoriferi progettati per rimuovere il vapore acqueo
dall’aria compressa.
2.1 Trasporto
L’unità imballata deve rimanere:
• in posizione verticale;
• protetta da agenti atmosferici;
• protetta da urti.
2.2 Movimentazione
Usare carrello elevatore a forca adeguato al peso da sollevare, evitando urti di qualsiasi tipo.
2.3 Ispezione
• In fabbrica tutte le unità sono assemblate, cablate, caricate con refrigerante ed olio, collaudate alle
condizioni di lavoro standard;
• Ricevuta la macchina controllarne lo stato: contestare subito alla compagnia di trasporto eventuali
danni;
• Disimballare l’unità il più vicino possibile al luogo dell’installazione.
2.4 Immagazzinaggio
Se è necessario sovrapporre più unità, seguire le note riportate sull’imballo. Mantenere l’unità imbal-
lata in luogo pulito e protetto da umidità e intemperie.
3 Installazione
Y Installare all’interno in un’area pulita, asciutta e protetta dagli elementi, dalla luce solare diret-
ta e / o da altre condizioni diffi cili.
! La macchina deve essere installata in ambienti adeguatamente protetti contro rischi di incendio
(riferimento norma EN378-3).
3.1 Modalità
Y Rispettare le indicazioni riportate nei paragrafi 9.2 e 9.3.
Tutti gli essiccatori devono essere forniti di adeguato pre-fi ltro installato vicino all’ingresso aria
dell’essiccatore. La ditta fornitrice esclude ogni obbligo di indennizzo o risarcimento per eventuali
danni diretti o indiretti derivanti dalla mancata installazione del pre-fi ltro
Y L’elemento pre-fi ltrante (per fi ltrazione fi no a 3 micron o inferiore) deve essere sostituito alme-
no una volta l’anno o nell’intervallo indicato dal produttore.
Y Collegare correttamente l’essiccatore su attacchi ingresso/uscita aria compressa.
3.2 Spazio operativo
Y Lasciare uno spazio di 1.5 metri attorno all’unità.
Lasciare 2 metri di spazio sopra l’essiccatore nei modelli ad espulsione verticale dell’aria di condensa-
zione.
3.3 Versione condensatore
Versione ad aria (Ac)
Non creare situazioni di ricircolo dell’aria di raffreddamento.
Non ostruire le griglie di ventilazione.
Versione ad acqua (Wc)
Se non previsto in fornitura, installare fi ltro a rete su ingresso acqua di condensazione.
Y, Caratteristiche acqua di condensazione in ingresso:
Temperatura ≥50°F (10°C) CL
-
<50 ppm
ΔT IN/OUT 5-15°C CaCO
3
70-150 ppm
Max % glicole 50 O
2
<0.1 ppm
Pressione 43.5-145 PSIg (3-10 barg) Fe <0.2 ppm
PH 7.5-9 NO
3
<2 ppm
Conduttività elettrica 10-500 μS/cm HCO
3
- 70-300 ppm
Indice di saturazione di Langelier 0-1 H
2
S <0.05 ppm
SO
4
2-
<50 ppm CO
2
<5 ppm
NH
3
<1 ppm Al <0.2 ppm
Per particolari acque di raffreddamento (deionizzata, demineralizzata, distillata) i materiali standard
previsti per il condensatore potrebbero non essere adatti. In questi casi si prega di contattare il
costruttore.
3.4 Suggerimenti
Per non danneggiare i componenti interni di essiccatore e compressore d’aria, evitare installazioni
in cui l’aria dell’ ambiente circostante contenga contaminanti solidi e/o gassosi: attenzione quindi a
zolfo, ammoniaca, cloro e ad installazioni in ambiente marino.
La canalizzazione dell’aria è da evitare per le versioni con ventilatori assiali.
3.5 Collegamento elettrico
Usare cavo omologato ai sensi di leggi e normative locali (per sezione minima cavo vedere paragrafo
9.3).
Installare interruttore magnetotermico differenziale a monte dell’impianto (RCCB - IDn = 0.3A) con
distanza tra i contatti in condizione di apertura 3 mm (vedere normative locali vigenti in materia).
La corrente nominale “In” di tale magnetotermico deve essere uguale a FLA e la curva di intervento di
tipo D.

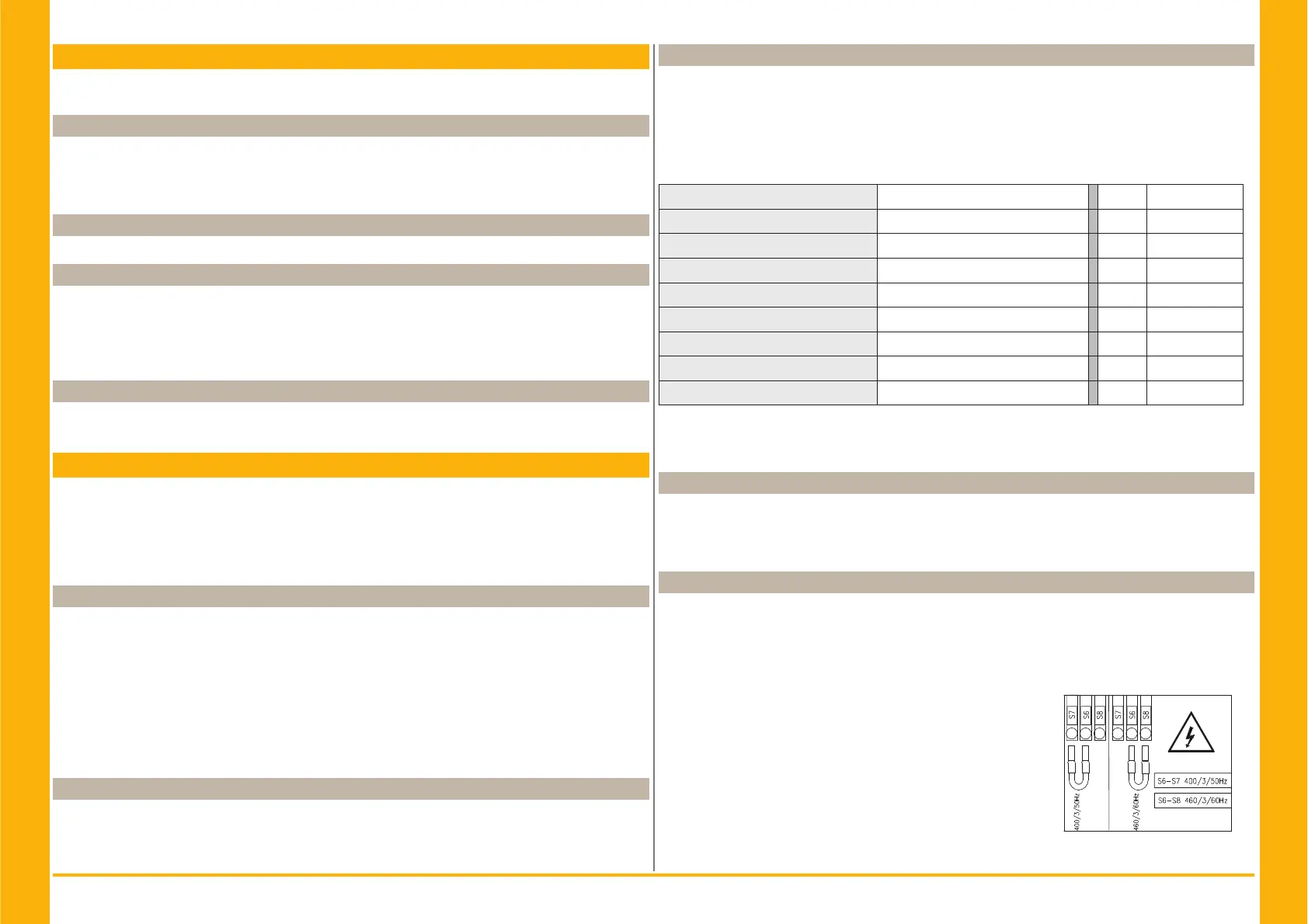

Seleziona l’alimentazione inserendo il ponte come descritto:
S7-S6 per 400/3/50
S8-S6 per 460/3/60
All’interno del quadro si trova una tabella con le instruzioni.
