Parkside PDWE 8 B2 - Befüllen der Ölneblereinheit; Inbetriebnahme

PDWE 8 B2
DE
│
AT
│
CH
│
15 ■
Befüllen der Ölneblereinheit
ACHTUNG!
► Achten Sie darauf, dass vor Befüllen bzw.
Lösen des Ölbehälters q die Druckluft-
Wartungseinheit von der Druckluftquelle
getrennt wurde.

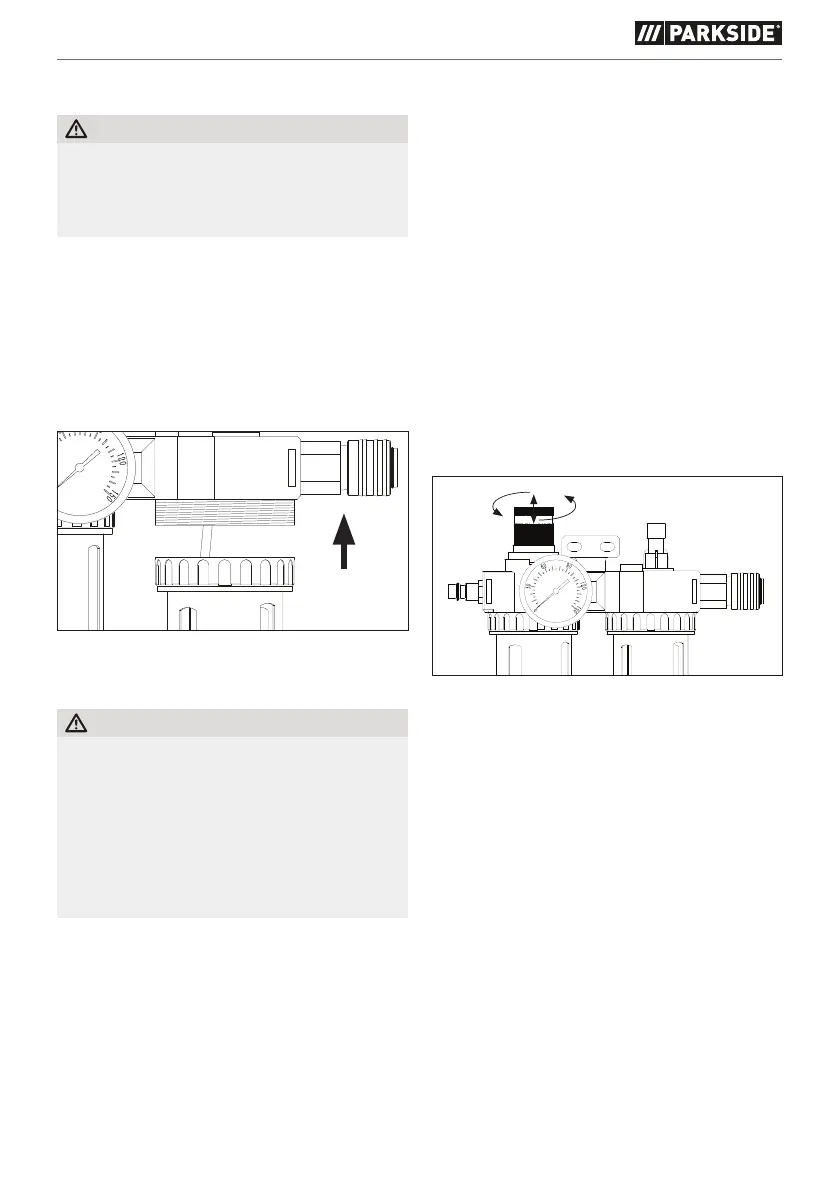

♦ Entfernen Sie den Ölbehälter q in dem Sie
den Verschlussring 0 im Uhrzeigersinn drehen
(siehe Abb. E). Befüllen Sie den Ölbehälter q
mit passendem Kompressoren- Öl soweit, bis
die max. Markierung erreicht ist (siehe Abb. B).
♦ Im Anschluss daran drehen Sie den Öl-
behälter q nur manuell (ohne Werkzeug) mit
der Hand gegen den Uhrzeigersinn fest.
(Abb. E)
Inbetriebnahme
ACHTUNG!
► Achten Sie darauf, dass die angeschlossene
Druckluftleitung sauber und ölfrei ist, um die
Druckluft-Wartungseinheit auch ordnungs-
gemäß nutzen zu können. Achten Sie weiter-
hin darauf, dass das Druckluftsystem druckfrei
ist. Zur Minimierung von Druckverlusten, ist es
vorteilhaft, die Druckluftleitungen möglichst
kurz zu halten.
♦ Verbinden Sie die Druckluft-Wartungseinheit mit
der Druckluftquelle.
♦ Lösen Sie zuerst die Arretierung, indem Sie
den Druckluftregler 3 nach oben ziehen
(sieheAbb. F).
♦ Stellen Sie durch Drehen gegen den Uhrzeiger-
sinn den Druckluftregler 3 auf die niedrigste
Stufe ein. Die gewünschten Einstellungen
werden übernommen, indem Sie den Druckluft-
regler 3 nach unten drücken.
♦ Schließen Sie die Druckluftzuleitung des an-
zuschließenden Werkzeuges an der Schnell-
kupplung 8 (auf der rechten Seite – Ausgang)
der Druckluft-Wartungseinheit an. Ein Dreieck
„▸“ auf der Oberfläche des Gerätes zeigt die
Fließrichtung der Druckluft an.
♦ Schließen Sie die Druckluftzuleitung der Druck-
luftquelle am Stecknippel 2 (auf der linken
Seite– Eingang) der Druckluft-Wartungseinheit
an. Direkt am Eingang befindet sich auf der
Oberfläche ein Dreieck „▸“, welches die Fließ-
richtung der Druckluft angibt.
(Abb. F)
♦ Überprüfen Sie vor Inbetriebnahme der Druck-
luft-Wartungseinheit die Druckluft-Fließrichtung
mittels der Markierung „▸“ auf der Oberfläche.
Bei falscher Montage wird nicht genügend
Druck erzeugt.
