Indstilling af driftstryk
Efter tilslutning af trykluftbehandlingsenheden til en
trykluftkilde kan det ønskede driftstryk indstilles ved
hjælp af trykluftregulatoren 3.
Trykluftkildens anvendte arbejdstryk vises på
trykluftmanometeret4.
♦ Først løsnes fikseringen ved at trække trykluft-
regulatoren 3 opad (se fig. F).
♦ Ved at dreje mod uret reducerer man trykket.
Ved at dreje med uret øger man trykket.
♦ Aflæs det indstillede tryk på trykluftmano-
meteret4.
♦ Fasthold indstillingen ved at trykke trykluft-
regulatoren 3 nedad.
BEMÆRK
► Vær opmærksom på at det maksimalt mulige
driftstryk for trykluftbehandlingsenheden
og det anvendte trykluftværktøj ikke må
overskrides.
Filterenhed
Filterenheden 1 er forbundet med trykluftregula-
toren 3. Det maksimale driftstryk udgør 8 bar og
kan reguleres fra 0,5 til 8 bar. Filterenheden 1
anvendes til bortfiltrering af kondensat, som op-
samles i kondensatbeholderen e.
Kondensatbeholderens fyldningsgrad kan kontrol-
leres via de gennemsigtige overflader (se fig. C).
Det opsamlede kondensat kan aftappes via dræn-
ventilen w.
Aftapning af kondensat via
drænventilen
Sørg for at trykluftbehandlingsenheden er monteret
vandret, således at kondensatet også opsamles
vandret i kondensatbeholderen e. Anvendelse
affilterenheden 1 uden monteret kondensatbe-
holder e er forbudt.
BEMÆRK
► Sørg for at trykluftbehandlingsenheden er
koblet fra trykluftkilden, før kondensatbehol-
deren e tømmes. Ellers kan det opsamlede
kondensat sprøjte ukontrolleret ud.
► Drænventilen w åbner sig, så snart den
kobles fra trykluften.
■ Anvend en passende beholder til aftapning
af det opsamlede kondensat fra kondensat-
beholderen e.
♦ Tryk nedefra mod drænventilen w (se fig. G),
hvorved den åbnes og kondensatet løber ned
ibeholderen.

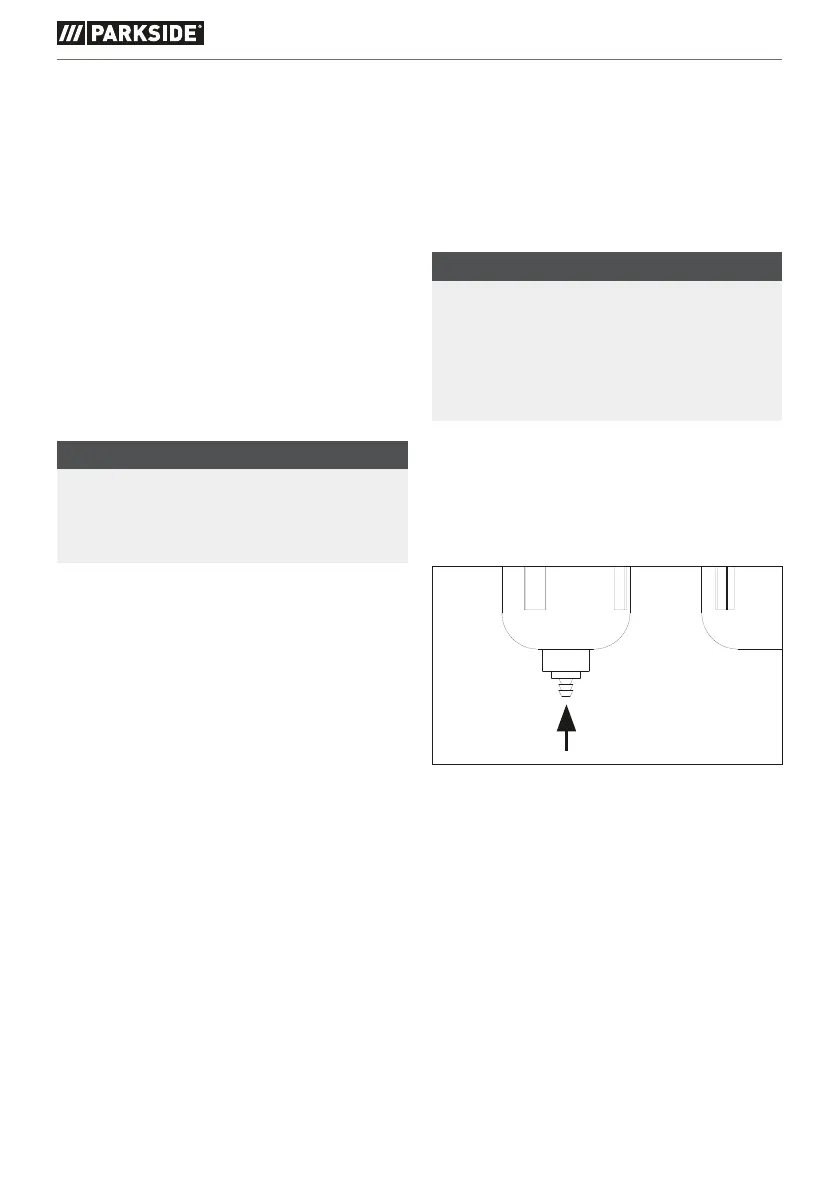

(Fig. G)
