Parkside PDWE 8 B2 - Condensaat Afvoeren Middels Het Aftapventiel; Filterunit; Werkdruk Instellen

PDWE 8 B2
■ 38
│
NL
│
BE
Werkdruk instellen
Na aansluiting van de perslucht-onderhoudseen-
heid op een persluchtbron kunt u de gewenste
werkdruk instellen met de persluchtregelaar 3.
De toegepaste werkdruk van de persluchtbron
wordt weergegeven op de persluchtdrukmeter4.
♦ Maak eerst de vergrendeling los door de pers-
luchtregelaar 3 omhoog te trekken (zie afb. F).
♦ Door linksom draaien wordt de druk verlaagd.
Door rechtsom draaien wordt de druk ver-
hoogd.
♦ Lees de ingestelde druk af op de perslucht-
manometer4.
♦ Vergrendel de instelling door de persluchtre-
gelaarv omlaag te drukken.
OPMERKING
► Let erop dat de maximaal toegestane
bedrijfsdruk van de perslucht-onderhoudseen-
heid en van het gebruikte persluchtgereed-
schap niet wordt overschreden.
Filterunit
De filterunit 1 is verbonden met de persluchtrege-
laar 3. De maximale werkdruk bedraagt 8bar en
de bedrijfsdruk is regelbaar van 0,5 tot 8bar. De
filterunit 1 dient voor het filteren van condensaat
en slaat het condensaat op in het condensaatop-
vangreservoir e.
Het vulpeil van het condensaat kunt u controleren
door de transparante kijkvlakken (zie afb. C). Het
opgeslagen condensaat kan worden afgevoerd
middels het aftapventiel w.
Condensaat afvoeren middels het
aftapventiel
Zorg voor een horizontale montage van de pers-
lucht-onderhoudseenheid, zodat het condensaat
ook horizontaal in het condensaatopvangreser-
voir e kan worden verzameld. Het gebruik van
de filterunit 1 zonder gemonteerd condensaatop-
vangreservoir e is verboden.
OPMERKING
► Let erop dat vóór het legen van het conden-
saatopvangreservoir e de perslucht-onder-
houdseenheid is losgekoppeld van de pers-
luchtbron. Anders kan het verzamelde
con den saat ongecontroleerd uit het
apparaat spuiten.
► Het aftapventiel w gaat open zodra het
wordt losgekoppeld van de perslucht.
■ Om het verzamelde condensaat uit het con-
densaatopvangreservoir e te verwijderen,
gebruikt u een passende opvangbak.

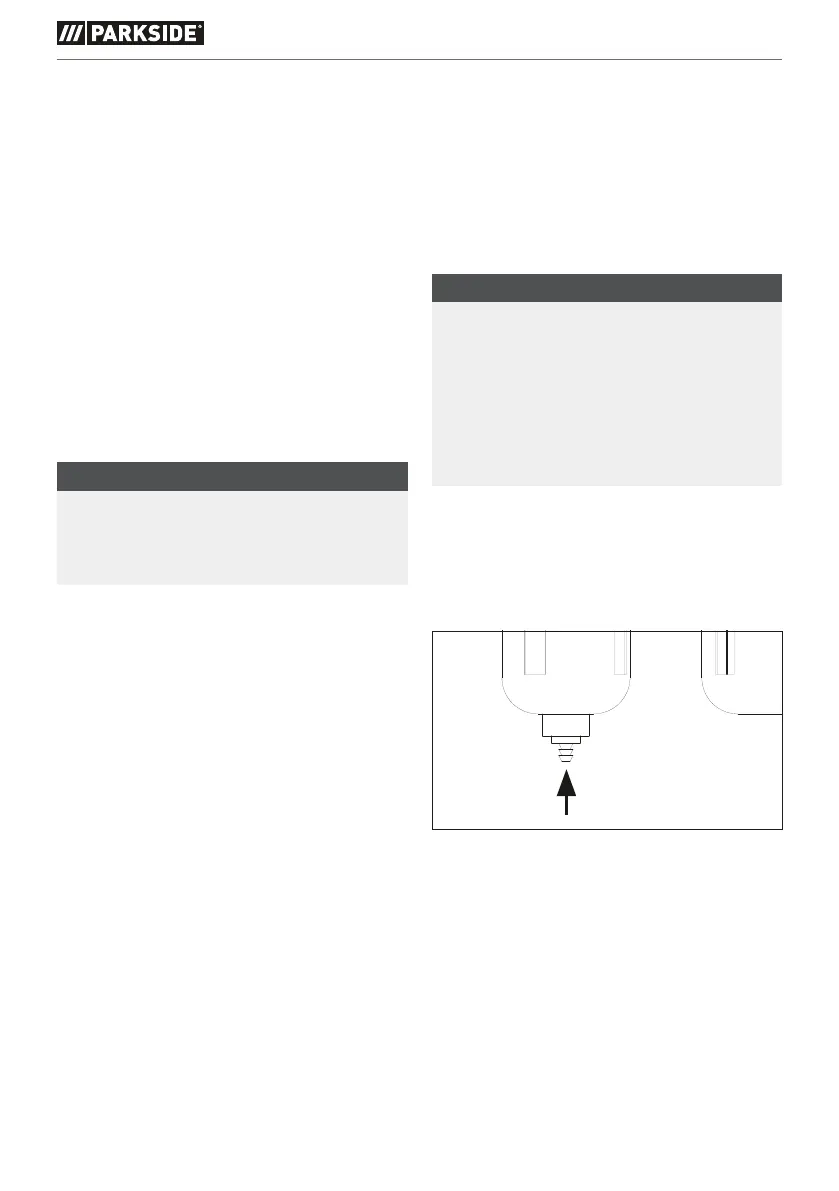

♦ Druk van onder af tegen het aftapventiel w
(zie afb. G). Dit gaat open en het condensaat
stroomt in de opvangbak.
(Afb. G)
