Einstellen des Arbeitsdrucks
Nach Anschluss der Druckluft-Wartungseinheit an
einer Druckluftquelle, können Sie den gewünsch-
ten Betriebsdruck mittels des Druckluftreglers 3
einstellen.
Der anliegenden Arbeitsdruck der Druckluftquelle
wird Ihnen am Druckluftmanometer 4 angezeigt.
♦ Lösen Sie zuerst die Arretierung, in dem Sie
den Druckluftregler 3 nach oben ziehen
(sieheAbb. F).
♦ Durch Drehen gegen den Uhrzeigersinn
wird der Druck reduziert. Durch Drehen im
Uhrzeiger sinn sind wird der Druck erhöht.
♦ Entnehmen Sie den eingestellten Druck dem
Druckluftmanometer 4 .
♦ Arretieren Sie die Einstellung, indem Sie den
Druckluftregler 3 nach unten drücken.
HINWEIS
► Achten Sie darauf, dass der maximal mög-
liche Betriebsdruck der Druckluft-Wartungs-
einheit und des eingesetzten Druckluftwerk-
zeugs nicht überschritten wird.
Filtereinheit
Die Filtereinheit 1 ist mit dem Druckluftregler 3
verknüpft. Der maximale Arbeitsdruck beträgt
8bar und der Betriebsdruck ist von 0,5 bis 8bar
regulierbar. Die Filtereinheit 1 wird zum Filtern von
Kondensat eingesetzt und speichert das Kondensat
im Kondensat - Sammelbehälter e.
Den Füllstand des Kondensats können Sie durch
die transparenten Sichtflächen überprüfen (siehe
Abb. C). Das gespeicherte Kondensat kann über
das Ablassventil w abgelassen werden.
Kondensatablass mittels des
Ablassventils
Achten Sie auf eine horizontale Montage der
Druckluft-Wartungseinheit, damit das Kondensat
auch horizontal im Kondensat-Sammelbehälter e
gesammelt werden kann. Die Verwendung der
Filtereinheit 1 ohne montierten Kondensat-Sammel-
behälter e ist untersagt.
HINWEIS
► Achten Sie darauf, dass vor dem Entleeren
des Kondensat-Sammelbehälter e die
Druckluft-Wartungseinheit von der Druck-
luftquelle getrennt wurde. Ansonsten kann
das gesammelte Kondensat unkontrolliert
herrausspritzen.
► Das Ablassventil w öffnet sich, sobald es von
der Druckluft getrennt wird.
■ Um das gespeicherte Kondensat aus dem
Kondensat - Sammelbehälter e zu entleeren,
verwenden Sie einen entsprechenden Behälter.

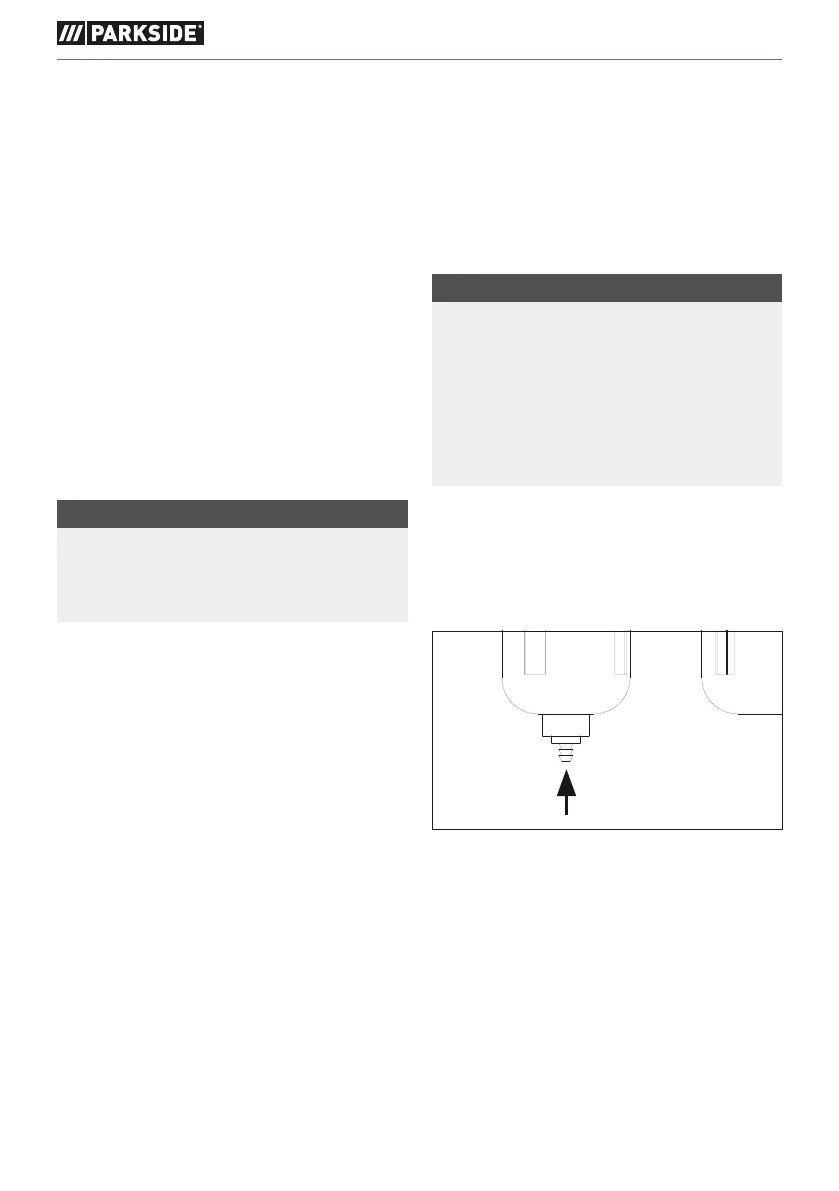

♦ Drücken Sie von unten gegen das Ablass-
ventilw(siehe Abb. G), dieses öffnet sich
unddas Kondensat fließt in den Behälter.
(Abb. G)
