Réglage de la pression de travail
Une fois le conditionneur d’air comprimé branché
à une source d’air comprimé, vous pouvez régler
la pression de travail souhaitée au moyen du régu-
lateur de pression 3.
La pression de service appliquée de la source
d’air comprimé est affichée sur le manomètre d’air
comprimé4.
♦ Défaites d’abord le mécanisme d’arrêt en
tirant le régulateur de pression 3 vers le haut
(voir fig. F).
♦ Tournez dans le sens antihoraire pour réduire
la pression. Tournez dans le sens horaire pour
augmenter la pression.
♦ Vous pouvez lire la pression réglée sur le
manomètre pour air comprimé4.
♦ Abaissez le régulateur de pression 3 pour
valider le réglage.
REMARQUE
► Veillez à ne jamais dépasser la pression de
service maximale autorisée pour le condi-
tionneur d'air comprimé et pour l'outil à air
comprimé utilisé.
Unité filtrante
L’unité filtrante 1 est branchée au régulateur de
pression 3. La pression de travail maximale est de
8 bars et la pression de service est réglable entre
0,5 à 8 bars. L’unité filtrante 1 permet de filtrer le
condensat et le stocke dans le ballon collecteur de
condensat e.
Vous pouvez contrôler le niveau de remplissage du
condensat à travers les surfaces transparentes (voir
fig. C). Vous pouvez vider le condensat accumulé
par la vanne de purge w.
Vidange du condensat par la vanne
de purge
Veillez à ce que le montage du conditionneur d’air
comprimé soit à l’horizontale pour que le conden-
sat puisse également être stocké horizontalement
dans le ballon collecteur de condensat e.
Il est interdit d’utiliser l’unité filtrante 1 si le ballon
collecteur de condensat e n’est pas monté.
REMARQUE
► Avant de purger le ballon collecteur de
condensat e, débranchez le conditionneur
d'air comprimé de la source d'air comprimé.
Sans quoi le condensat accumulé risque de
gicler de manière incontrôlée.
► La vanne de purge w s'ouvre dès qu'elle est
débranchée de l'air comprimé.
■ Pour vider le condensat accumulé dans le
ballon collecteur de condensat e, utilisez un
récipient adapté.

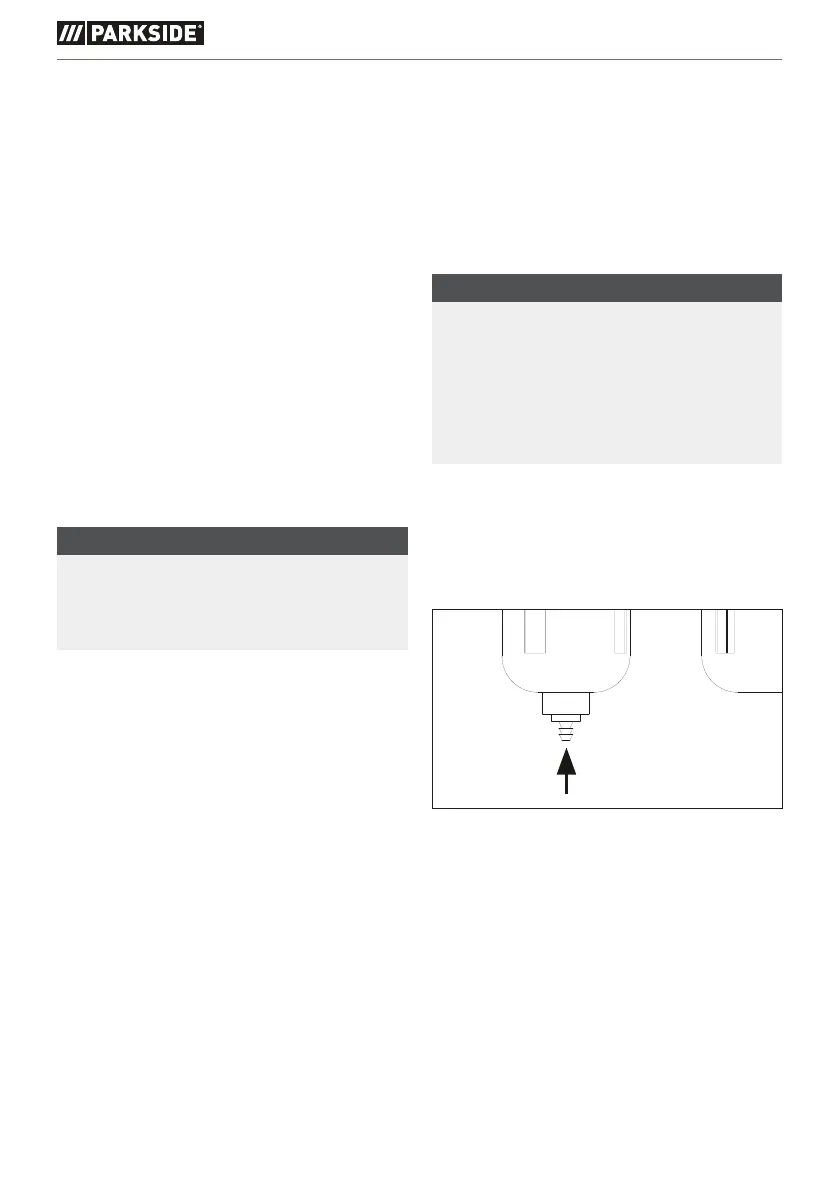

♦ Exercez une pression depuis le bas sur la vanne
de purge w (voir fig. G), qui s’ouvre alors pour
laisser s’écouler le condensat dans le récipient.
(Fig. G)
