PDWE 8 B2
■ 58
│
PL
Ustawienie ciśnienia roboczego
Po podłączeniu zespołu przygotowania sprężo-
nego powietrza do źródła sprężonego powietrza
można ustawić żądane ciśnienie robocze za po-
mocą regulatora ciśnienia 3.
Zastosowane ciśnienie robocze źródła sprężonego
powietrza jest wyświetlane na manometrze sprężo-
nego powietrza4.
♦ Najpierw należy zwolnić blokadę, pociągając
regulator ciśnienia 3 do góry (patrz rys. F).
♦ Obracając w lewo zmniejsza się ciśnienie.
Obracając w prawo ciśnienie jest zwiększane.
♦ Ustawione ciśnienie można odczytać na
manometrze4.
♦ Żądane ustawienie zostanie zablokowane
zastosowane przez naciśnięcie regulatora
ciśnienia 3 w dół.
WSKAZÓWKA
► Zwróć uwagę, aby nie przekroczyć mak-
symalnego możliwego ciśnienia robocze-
go zespołu przygotowania sprężonego
powietrza i wykorzystywanego narzędzia
pneumatycznego.
Moduł filtra
Moduł filtra 1 jest połączony z regulatorem sprę-
żonego powietrza 3. Maksymalne ciśnienie robo-
cze wynosi 8 barów, a ciśnienie robocze można
regulować w zakresie od 0,5 do 8 barów. Moduł
filtra 1 stosowany jest do filtrowania kondensatu
gromadząc kondensat w zbiorniku kondensatu e.
Poziom kondensatu można sprawdzić przez prze-
zroczyste powierzchnie wziernikowe (patrz rys. C).
Zgromadzony kondensat można spuścić za pomo-
cą zaworu spustowego w.
Spuszczanie kondensatu za pomocą
zaworu spustowego
Zadbaj o to, aby zespół przygotowania sprężo-
nego powietrza był zamontowany poziomo, by
kondensat mógł być zbierany również poziomo w
zbiorniku kondensatu e. Zabrania się stosowania
modułu filtra 1 bez zamontowanego zbiornika
kondensatu e.
WSKAZÓWKA
► Przed napełnieniem lub odłączeniem zbior-
nika kondensatu e należy upewnić się, że
zespół przygotowania sprężonego powietrza
jest odłączony od źródła sprężonego powie-
trza. W przeciwnym razie zebrany kondensat
może rozprysnąć się w niekontrolowany
sposób.
► Zawór spustowy w otwiera się, gdy tylko zo-
stanie odłączony od sprężonego powietrza.
■ Aby opróżnić zgromadzony kondensat ze
zbiornika kondensatu e, należy użyć odpo-
wiedniego pojemnika.

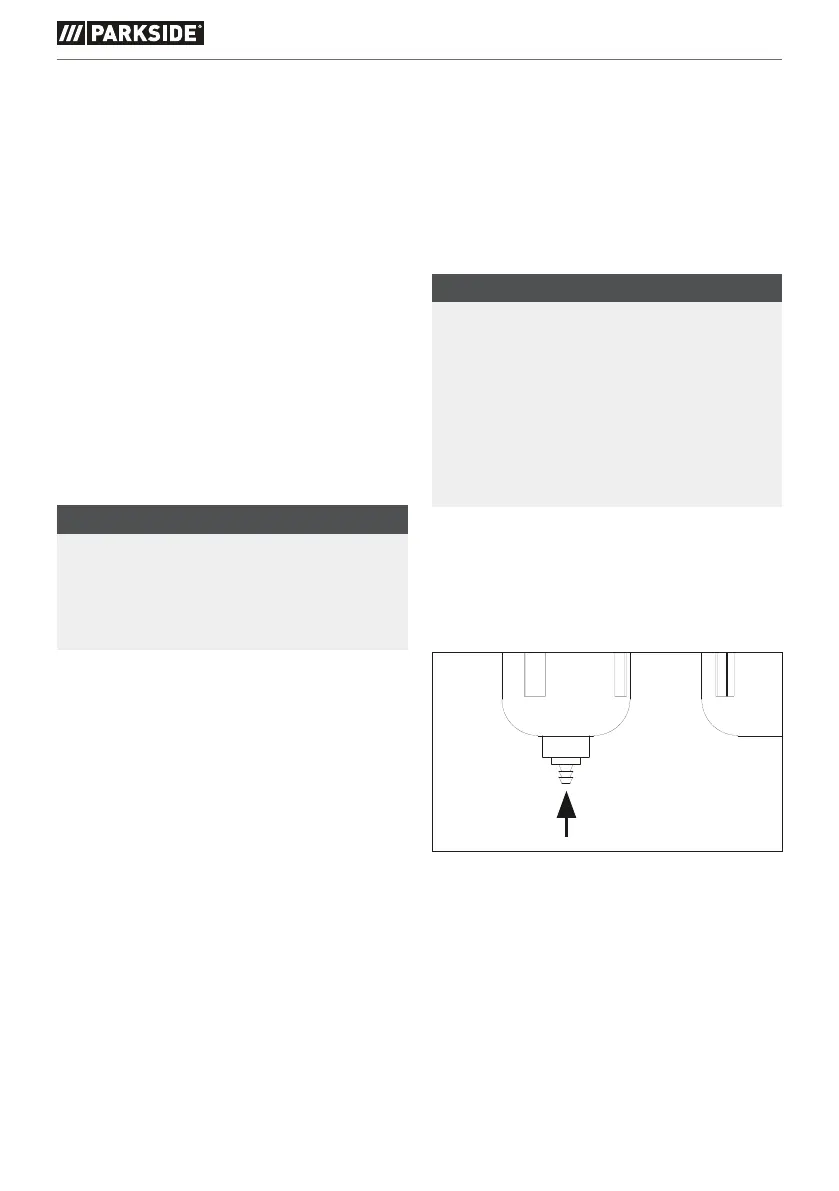

♦ Wciśnij od dołu zawór spustowy w (patrz
rys. G), który się otwiera i kondensat spływa
do pojemnika.
(Rys. G)
