Parkside PDWE 8 B2 - Napełnianie Modułu Smarowania Mgłą Olejową; Uruchomienie

PDWE 8 B2
PL
│
57 ■
Napełnianie modułu smarowania
mgłą olejową
UWAGA!
► Przed napełnieniem lub odłączeniem zbiornika
oleju q upewnij się, że zespół przygotowa-
nia sprężonego powietrza jest odłączony od
źródła sprężonego powietrza.

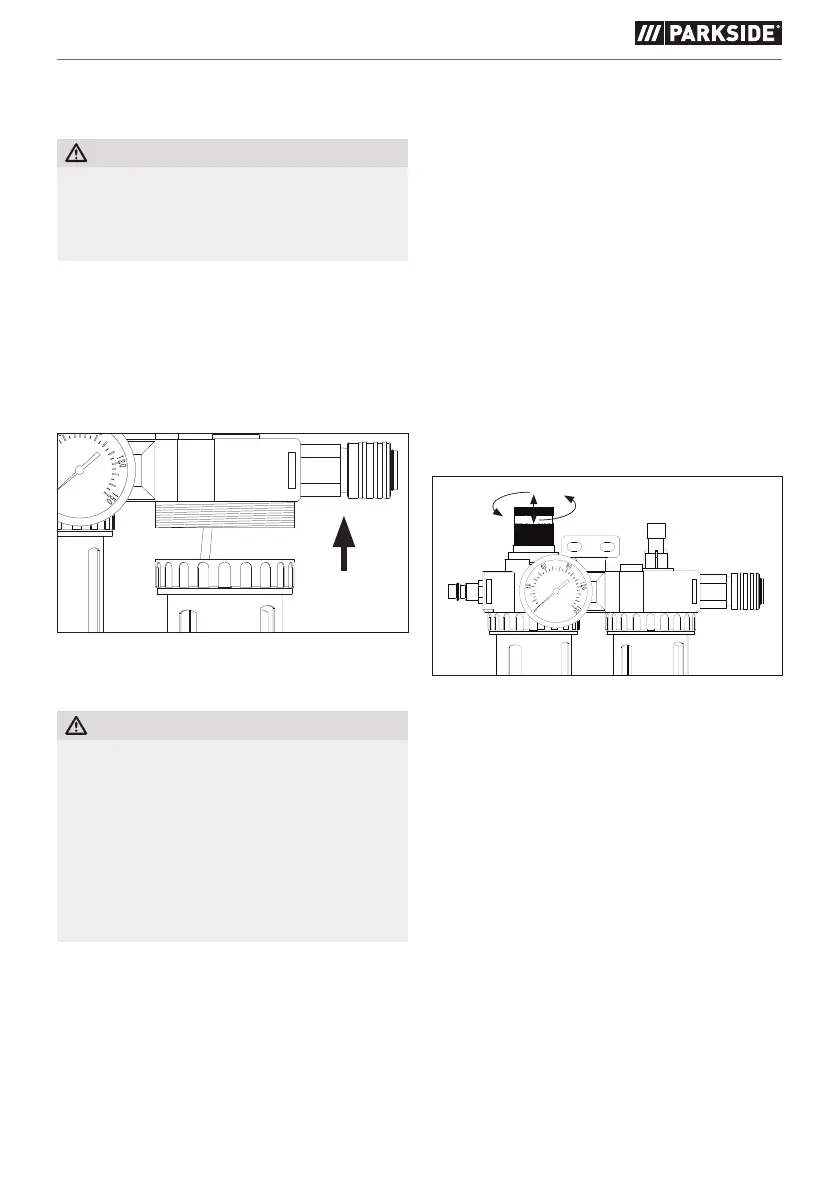

♦ Zdejmij zbiornik oleju q obracając pierścień
zamykający 0 w prawo (patrz rys. E). Zbiornik
oleju q napełniaj odpowiednim olejem sprę-
żarkowym aż do osiągnięcia oznaczenia
maksymalnego napełnienia (patrz rys. B).
♦ Następnie dokręć zbiornik oleju q tylko
ręcznie (bez narzędzi), dłonią w lewo.
(rys. E)
Uruchomienie
UWAGA!
► Zadbaj o to, by podłączony przewód sprę-
żonego powietrza był czysty i niezaolejony,
aby umożliwić prawidłowe użytkowanie ze-
społu przygotowania sprężonego powietrza.
Ponadto zwróć uwagę na to, by układ sprę-
żonego powietrza był poddany dekompresji.
W celu zminimalizowania strat ciśnienia,
korzystne jest, aby przewody sprężonego
powietrza były jak najkrótsze.
♦ Podłącz zespół przygotowania sprężonego
powietrza do źródła sprężonego powietrza.
♦ Najpierw zwolnij blokadę, pociągając regulator
ciśnienia 3 do góry (patrz rys. F).
♦ Ustaw regulator ciśnienia 3 na najniższe
ustawienie, obracając go w lewo. Żądane usta-
wienia zostaną zastosowane przez naciśnięcie
regulatora ciśnienia 3 w dół.
♦ Podłącz przewód zasilania sprężonym powie-
trzem danego narzędzia pneumatycznego do
szybkozłączki 8 (po prawej stronie – wyjście)
zespołu przygotowania sprężonego powietrza.
Trójkąt „▸” na powierzchni urządzenia wskazu-
je kierunek przepływu sprężonego powietrza.
♦ Podłącz przewód zasilania sprężonym powie-
trzem źródła sprężonego powietrza do złączki
wtykowej 2 (po lewej stronie – wejście) ze-
społu przygotowania sprężonego powietrza.
Bezpośrednio przy wejściu, na powierzchni
znajduje się trójkąt „▸”, który wskazuje kierunek
przepływu sprężonego powietrza.
(Rys. F)
♦ Przed uruchomieniem zespołu przygotowania
sprężonego powietrza sprawdź kierunek
przepływu sprężonego powietrza za pomocą
oznaczenia „▸” na powierzchni. W przypadku
nieprawidłowego montażu nie jest wytwarzane
dostateczne ciśnienie.
