112

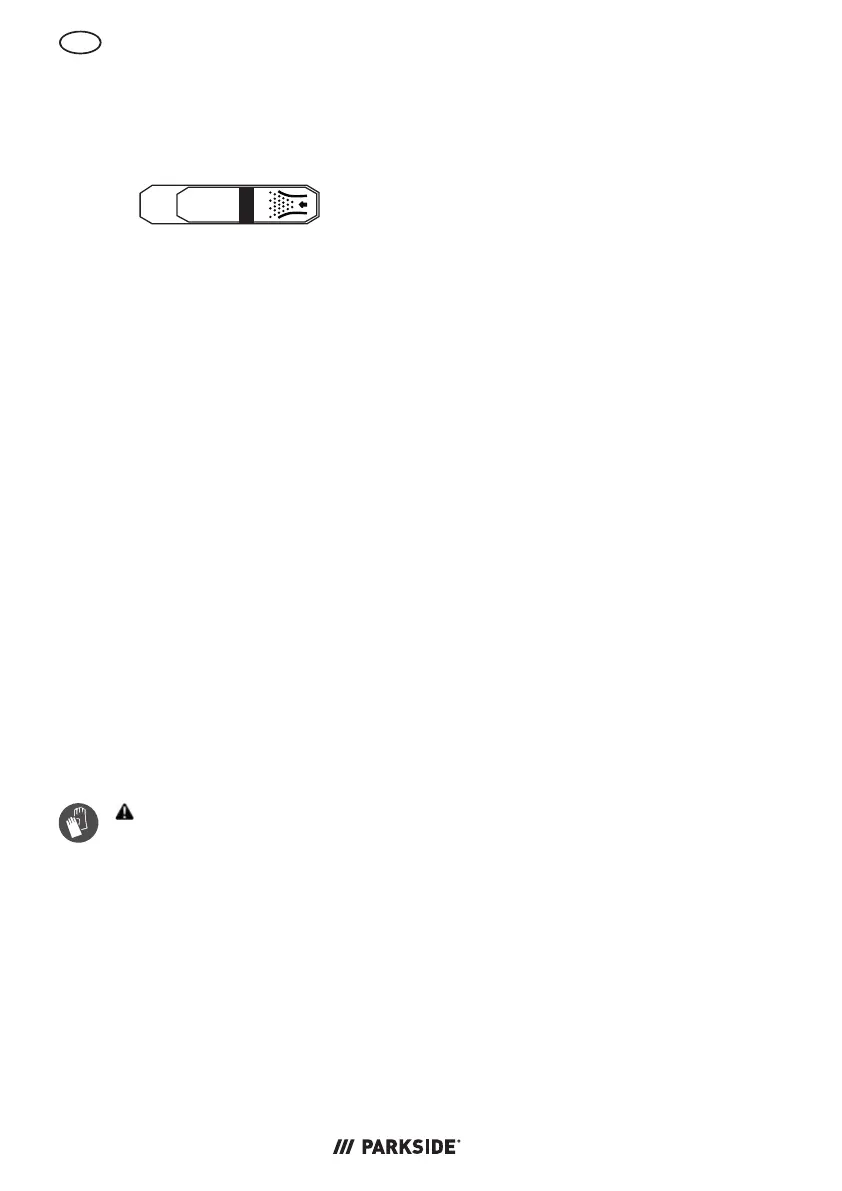

• spínač (funkce odfoukávání
prachu) (12)
Funkce foukání pro řezání průsečnice
bez třísek
⭠
deaktivovat
⭢
aktivovat
• pracovní světlo LED (22)
Pomocí tlačítka (24) lze zapnout a vy-
pnout pracovní světlo LED.
Montáž a demontáž
smykadla
Při práci na povrchu obrobku citlivém na
poškrábání se doporučuje pracovat se
smykadlem (11).
Montáž smykadla (Obr.A)
1. Nasaďte smykadlo (11) vpředu na zá-
kladní desku (13).
2. Zatlačte západky (10) na zadní části
smykadla přes základní desku (13).
Demontáž smykadla (Obr.A)
1. Vytlačte smykadlo (11) na západkách
(10) ze základní desky (13).
2. Stáhněte smykadlo (11) směrem do-
předu ze základní desky (13).
Montáž a demontáž
pilového listu
UPOZORNĚNÍ! Nebezpečí
zranění při dotyku pilového listu.
Při manipulaci s pilovým listem po-
užívejte ochranné rukavice.
Podmínky
• Pilový list je vhodný pro příslušný
materiál.Součástí dodávky přístroje je
pilový list s hrubými zuby na dřevo.
• Ve sklíčidle se nesmí nacházet třísky ne-
bo jiné zbytky materiálu.
Montáž pilového listu (Obr.B)
1. Otáčejte odblokováním sklíčidla (23)
dle možnosti co nejdál. Podržte odblo-
kování v této pozici.
2. Vložte pilový list (17) do sklíčidla (21).
3. Pusťte odblokování sklíčidla (23).
4. Ujistěte se, zda je pilový list (17) správ-
ně upevněn a zuby ukazují ve směru
řezu.
Demontáž pilového listu (Obr.B)
Držte přístroj tak, aby nedošlo ke zraně-
ní osob v blízkosti vymrštěným pilovým lis-
tem.
1. Pilový list (17) držte pevně.
2. Otáčejte odblokováním sklíčidla (23)
dle možnosti co nejdál.
Pilový list (17) se vymrští.
Pokud pilový list nebyl vymrštěn: Podrž-
te odblokování sklíčidla a vyjměte pilo-
vý list ze sklíčidla.
3. Pusťte odblokování sklíčidla (23).
Použití paralelního dorazu
Paralelní doraz lze namontovat na obě
strany přístroje.
Montáž paralelního dorazu
1. Příp. povolte stavěcí šrouby (19).
2. Přesuňte paralelní doraz (27) do upnu-
tí (18).
3. Opět pevně utáhněte stavěcí šrouby
(19).
Demontáž paralelního dorazu
1. Povolte stavěcí šrouby (19).
2. Vytáhněte paralelní doraz (27) z upnu-
tí (18).
Nastavení paralelního dorazu
1. Povolte stavěcí šrouby (19).
2. Nastavte měřítko paralelního dorazu
(27) tak, abyste požadovanou šířku ře-
zu mohli odečíst na nožní desce (13).
3. Opět pevně utáhněte stavěcí šrouby
(19).
