SERIES 3300
16
2.7 SORTIES DE PUISSANCE
Les sorties de puissance pour les haut-parleurs sont disponibles sur le
bornier [20]. Il est possible de réaliser un système de diffusion sonore
en utilisant aussi bien des diffuseurs à basse impédance que des
diffuseurs dotés de transformateurs de ligne. Dans les deux cas, la
charge totale ne doit pas surcharger l'amplificateur: aussi est-il important
de ne pas relier de diffuseurs ni de groupes de diffuseurs d'impédance
inférieure à l'impédance nominale de la prise à laquelle ils sont reliés. Il
est recommandé en outre d'accorder une grande attention au calcul
des impédances dans le cas où devraient être réalisées des installations
de diffusion mixtes (à basse impédance et tension constante). Le tableau
2.7.1 indique les valeurs nominales de tension et d'impédance pour les
différentes sorties.

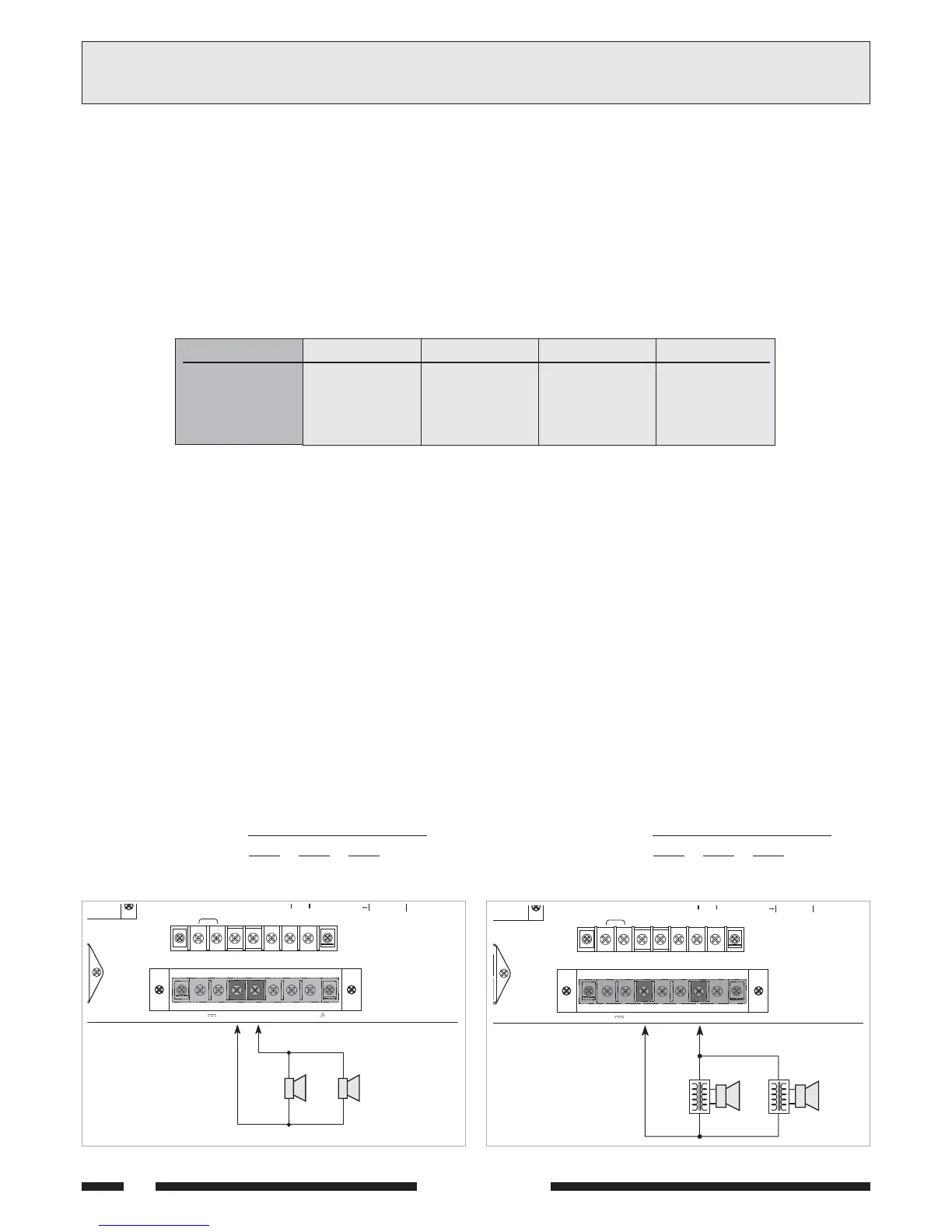

Fig./Abb. 2.7.1
2.7.1 Systèmes à basse impédance
Dans les applications nécessitant l’utilisation d’un petit nombre de haut-
parleurs, la ligne de branchement peut être connectée entre la borne
Commun COM et la prise 8
ΩΩ
ΩΩ
Ω de la boîte de connexion [20].
Le branchement des hauts-parleurs, en série, en parallèle ou bien mixte,
doit fournir une impédance calculée supérieure ou égale à l'impédance
nominale de la prise considérée.
La figure 2.7.1 reporte un exemple de branchement.
2
Fig./Abb. 2.7.2
ANSCHLÜSSECONNEXIONS
2.7 LEISTUNGAUSGÄNGE
Die Leistungsausgänge der Lautsprecher sind auf dem Klemmenbrett [20]
installiert. Es können Beschallungsanlagen sowohl durch Lautsprecher mit
niedriger Impedanz als auch durch Lautsprecher mit Linientransformator
aufgebaut werden.
In beiden Fällen darf die Gesamtlast den Verstärker
nicht überbelasten: verwenden Sie keine Lautsprecher oder
Lautsprechergruppen mit einer niedrigeren Impedanz als der
Nennimpedanz der Buchse, an die sie angeschlossen sind. Außerdem
wird empfohlen, der Berechnung der Impedanz besondere
Aufmerksamkeit zu widmen, wenn gemischte Beschallungsanlagen
installiert werden sollen (mit niedriger Impedanz und Gleichspannung).
Die Tabelle 2.7.1 enthält eine Liste der Spannungs- und Impedanz-
nennwerte für die verschiedenen Ausgänge.
2.7.1 Systeme mit niedriger Impedanz
Bei Anwendungen, die nur wenige Lautsprecher erfordern, kann die
Anschlussleitung zwischen dem gemeinsamen Terminal COM und der
8
ΩΩ
ΩΩ
Ω-Buchse des Klemmenbretts [20] gelegt werden.
Der Reihen-, Parallel oder Mischanschluss der Lautsprecher muss eine
Impedanz liefern, die berechnungsgemäß gleich oder höher als die
Nennimpedanz des entsprechenden Anschlusses ist.
In der Abbildung 2.7.1 ist ein Anschlussbeispiel dargestellt.
• Calcul de l'imp
le
Dans le cas de diffuseurs reliés les uns aux autres en parallèle, l'impédance
totale peut être calculée par l'intermédiaire de la formule suivante:
1
1
Z1
1
Z2
+
1
Z3
+ + ......
impédance totale =
• Berechnung der Impedanz bei Reihenschaltungen
Bei der Reihenschaltung von Lautsprechern ist die Gesamtimpedanz die
Summe der einzelnen Impedanzwerte:
Gesamtimpedanz = Z1 + Z2 + Z3 + ....
• Berechnung der Impedanz bei Parallelschaltungen
Bei parallelgeschalteten Lautsprechern, wird die Gesamtimpedanz nach
der folgenden Formel berechnet:
1
1
Z1
1
Z2
+
1
Z3
+ + ......
Gesamtimpedanz =
Tableau/Tabelle 2.7.1
