2.7 VERMOGENSUITGANGEN
De vermogensuitgangen voor de geluidverspreiders zijn beschikbaar op
het klemmenbord [20]. Het is mogelijk een geluidverspreiderinstallatie tot
stand te brengen zowel met gebruik van lage impedantiegeluidverspreiders
als met geluidverspreiders voorzien van lijnversterker. In beide gevallen
moet de totale belasting zodanig zijn dat de versterker niet overbelast
wordt: gebruik geen luidsprekers of luidsprekergroepen met een lagere
impedantie dan de nominale impedantie van de aansluiting waarmee ze
zijn verbonden. Bovendien dient bijzondere aandacht te worden besteed
aan de berekening van de impedanties indien het gaat om gemengde
geluidssystemen (met lage impedantie en constante spanning). In tabel
2.7.1 zijn de nominale spannings-en impedantiewaarden voor de diverse
uitgangen aangegeven.

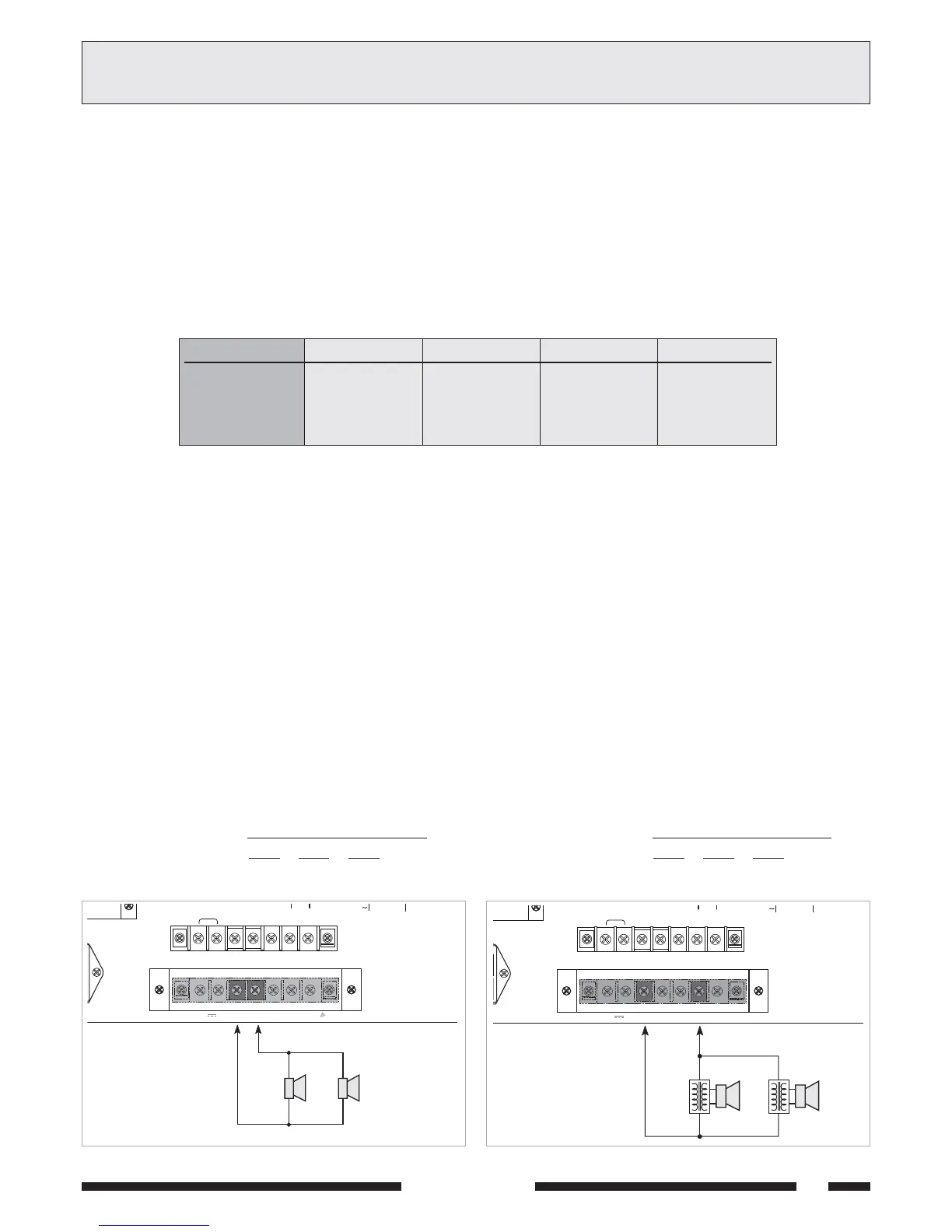

Afb./Fig. 2.7.1
2.7.1 Systemen met een lage impedantie
Bij toepassingen, waarvoor slechts enkele luidsprekers nodig zijn, kan de
verbindingslijn worden aangesloten tussen de gewone klem COM en de 8
bus ohm van de klemmenstrook [20]. De aansluiting van de luidsprekers
(in serie, parallel of gemengd) moet een berekende impedantie opleveren
die gelijk aan of hoger dan de nominale impedantie van de betreffende
aansluiting is.
Op afbeelding 2.7.1 ziet u een aansluitvoorbeeld.
2
Afb./Fig. 2.7.2
CONEXIONESAANSLUITINGEN
2.7 SALIDAS DE POTENCIA
Las salidas de potencia para los difusores se encuentran en la regleta
[20]. Es posible realizar una instalación de difusión sonora utilizando
difusores de baja impedancia o difusores dotados con traslador de línea.
En ambos casos la carga total no debe ser tal que sobrecargue el
amplificador: es decir no aplicar difusores o grupos de difusores con
impedancia más baja que la nominal de la toma a la cual están conectados.
Se recomienda así mismo prestar particular atención al cálculo de las
impedancias si se deben realizar instalaciones de difusión mixtas (de baja
impedancia y con tensión constante).
En la tabla 2.7.1 se indican los valores nominales de tensión y de
impedancia para las diferentes salidas.
2.7.1 Sistemas con baja impedancia
En aplicaciones que precisan la utilización de pocos altavoces, la línea de
conexión se puede conectar entre el terminal común COM y la toma 8
ΩΩ
ΩΩ
Ω
de la bornera [20].
La conexión de los altavoces, de tipo serie o paralelo o mixto, debe
proporcionar una impedancia calculada equivalente o superior a la nominal
de la toma seleccionada.
En la figura 2.7.1 se muestra un ejemplo de conexión.
• Berekening van de impedantie bij serieschakeling
In het geval van onderling in serie geschakelde luidsprekers, is de totale
impedantie de som van de afzonderlijke impedanties:
totale impedantie = Z1 + Z2 + Z3 + ....
• Berekening van de impedantie bij parallelschakeling
In het geval van luidsprekers die onderling parallel zijn geschakeld, kan
de totale impedantie worden vastgesteld aan de hand van de volgende
formule:
1
1
Z1
1
Z2
+
1
Z3
+ + ......
totale impedantie =
1
1
Z1
1
Z2
+
1
Z3
+ + ......
impedancia total =
• C
