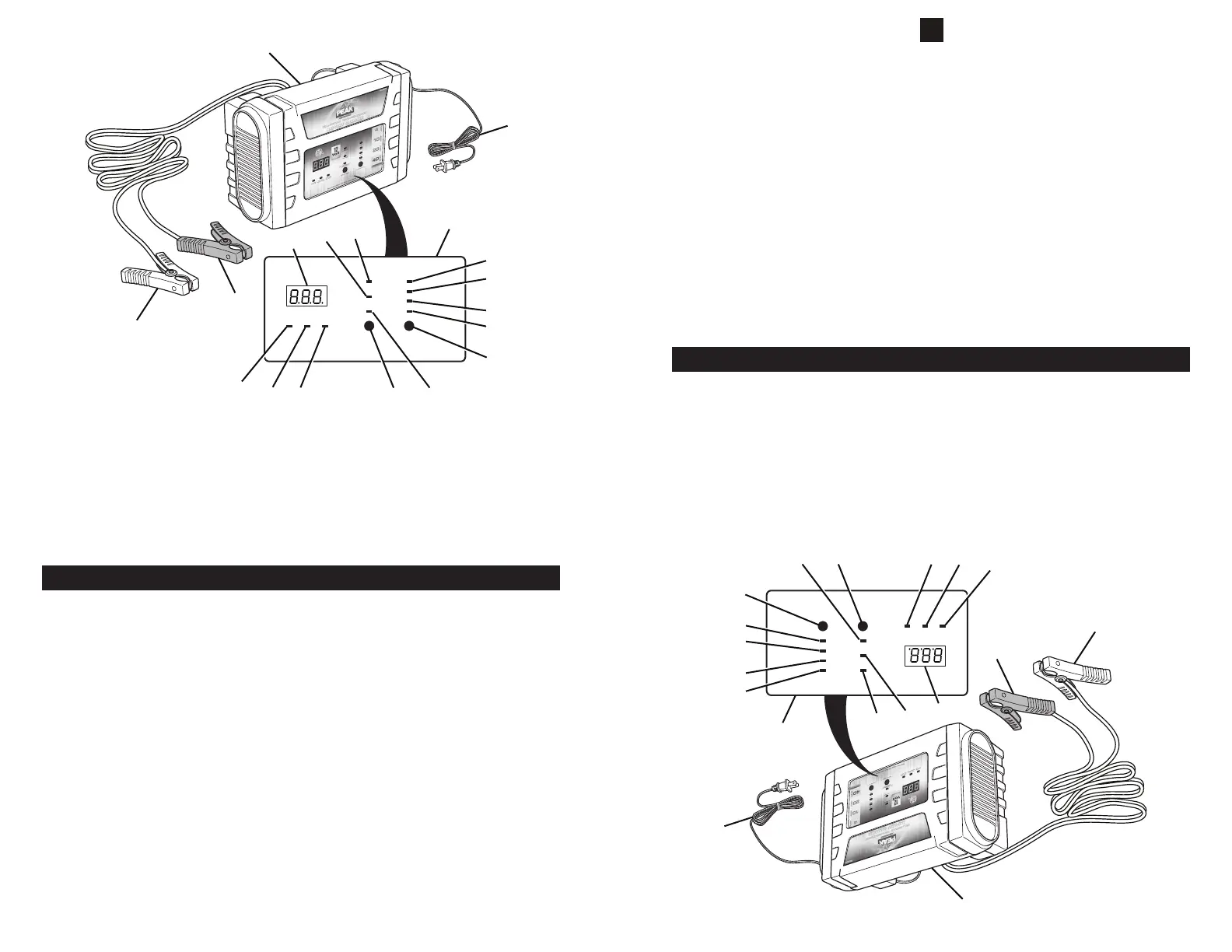

Legend
Handle1.
Cord and Plug2.
Control Panel3.
4-amp Charge Indicator4.
10-amp Charge Indicator5.
20-amp Charge Indicator6.
40-amp Charge Indicator7.
Charge Rate Selector Button8.
Battery Capacity Indicator9.
Display Mode Button10.
Reverse Polarity Indicator11.
Battery Reconditioning Indicator12.
Charge Status Indicator13.
Current Mode Indicator14.
Voltage Mode Indicator15.
LED Display 16.
Red Positive (+) Clamp17.
Black Negative (-) Clamp18.
OPERATION
Battery Charger Controls
Battery Charger controls are located on the control panel. Understand their use before operating
Battery Charger.
Control Panel
LED Display – The LED display can indicate present voltage, present charging current and present
battery capacity, depending upon which display mode is selected. It will also indicate a fault code if
there is a problem with the battery or the charging procedure. When the Battery Charger is plugged
into AC power but not connected to the battery, the display will show a scrolling “0.”
Charge Rate Selector Button – Pushing the charge rate selector button will allow you to select from
a 4-amp, 10-amp, 20-amp or 40-amp charge rate. The default setting is 4 amps.
4-amp Charge Indicator – When lit it indicates the charge rate is 4 amps
10-amp Charge Indicator – When lit it indicates the charge rate is 10 amps
20-amp Charge Indicator – When lit it indicates the charge rate is 20 amps
40-amp Charge Indicator – When lit it indicates the charge rate is 40 amps
Display Mode Button – Pushing the display mode button will allow you to select between current,
voltage or battery capacity percentage to be shown on the LED display. The default setting is the
current charging rate.
Leyenda
Manija1.
Cordón y Enchufe2.
Tablero de Control3.
Indicador de Carga de 4 amp4.
Indicador de Carga de 10 amp5.
Indicador de Carga de 20 amp6.
Indicador de Carga de 40 amp7.
Botón Selector de Tasa de Carga8.
Indicador de Capacidad de la Batería9.
Botón de Modo de Pantalla10.
Indicador de Polaridad Invertida11.
Indicador de Reacondicionamiento de la 12.
Batería
Indicador de Estado de Carga13.
Indicador de Modo Actual14.
Indicador de Modo de Voltaje15.
Pantalla LED 16.
Pinza Roja Positivo (+)17.
Pinza Negra Negativo (–)18.
OPERACIÓN
Controles del Cargador de Baterías
Los controles del Cargador de Baterías están ubicados en el panel de control. Comprenda su uso
antes de operar el Cargador de Baterías.
Tablero de Control
Pantalla LED – La pantalla LED puede indicar el voltaje actual, la corriente de carga actual y la
capacidad actual de la batería, dependiendo del modo de pantalla seleccionado. También indicará
un código de falla si hay un problema con la batería o con el procedimiento de carga. Cuando
el Cargador de Baterías está enchufado al la energía CA pero no está conectado a la batería, la
pantalla indicara un “0” desplazándose en la pantalla.
Botón Selector de Tasa de Carga – Oprimiendo el botón selector de tasa de carga le permitirá
seleccionar una tasa de carga de 4-amp, 10-amp, 20-amp ó 40-amp. El ajuste predeterminado es de
4 amp.
Indicador de Carga de 4-amp – Cuando está encendido indica una tasa de carga de 4 amps
Indicador de Carga de 10-amp – Cuando está encendido indica una tasa de carga de 10 amps
Indicador de Carga de 20-amp – Cuando está encendido indica una tasa de carga de 20 amps
Indicador de Carga de 40-amp – Cuando está encendido indica una tasa de carga de 40 amps
Botón de Modo de Pantalla – Al oprimir el botón de modo de pantalla le permitirá seleccionar entre
corriente, voltaje o porcentaje de capacidad de la batería para que aparezca en la pantalla LED. El
ajuste predeterminado es la tasa de carga actual.
